1. LEVERINGSOMVANG
De modulaire geforceerde convectie "S-Vent 100" wordt geleverd in vouw-
karton met de volgende inhoud:
• Ventilator met luchtverdeling
• Besturingseenheid met afstandsbediening
• Temperatuursensor met ca. 2 meter aansluitkabel
• 4 buisaansluitingen met 2 sluitplaten
• Aluflex-aansluitslang (1m lengte)
• Aansluitkabel met stekker 230V
• Aansluitkabel besturingseenheid ventilator
• Kleine onderdelen (klemmen en schroeven)
• Installatie- & gebruiksaanwijzing
Gewicht incl. transportverpakking ca. 10 kg.
2. ALGEMENE INFORMATIE
Voor het opzetten en installeren van uw schoorsteensysteem dient
er een gesprek gevoerd te worden met uw lokale schoorsteenveger.
Hij zal u adviseren over wettelijke bouwvoorschriften, geschiktheid van uw
schoorsteen en hij voert de afname van uw schoorsteensysteem door.
De nationale en Europese normen, het landspecifieke beleid en de plaatse-
lijke richtlijnen en regelgeving, met name de desbetreffende verbrandings-
verordening van de deelstaat en de technische regels van de tegelkachel- en
luchtverwarmingambacht (TR-OL) dienen in acht te worden genomen tijdens
installatie en werking van de haard en bij de aansluiting aan de schoorsteen.

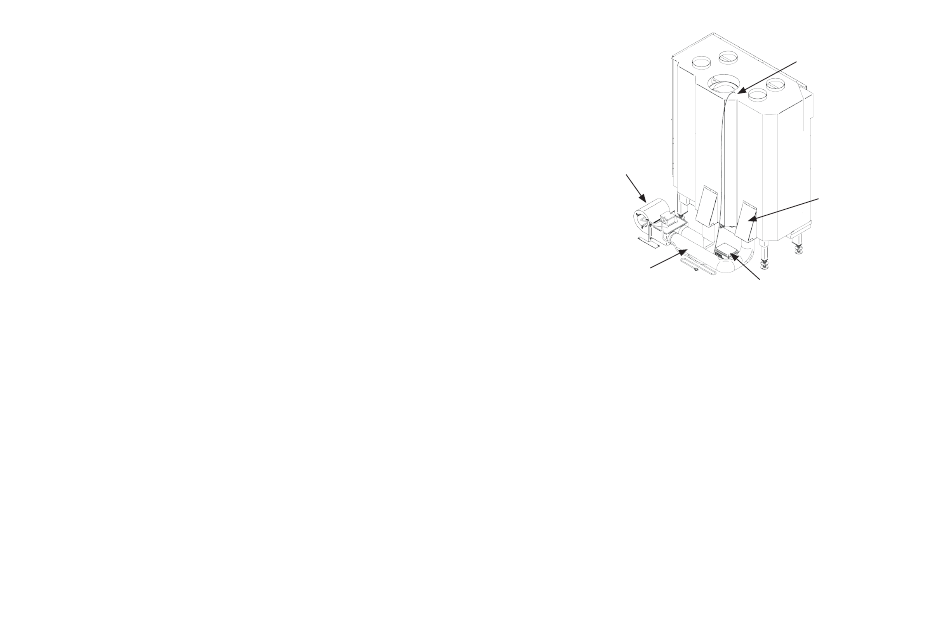

Montagevoorbeeld
Varia 1Vh
Ventilator
Aluflex-slang
2.1. TECHNISCHE SPECIFICATIES
Besturingseenheid:
Type:
Voedingsstroom:
Toegestaan aansluitvermogen (ventilator)
Schakelniveaus:
Stroomverbruik in "stand-by"-modus:
Beschermingsklasse I:
Type bescherming:
Stroomzekering:
Ventilator:
Type:
Nominale stroom:
Max. vermogen
Nominaal debiet van III graad
NL 4
Temperatuursensor
Buisaansluiting
Besturingseenheid
FC715 TiEmme
230V AC, 50Hz
max 80W
I - III
ca. 1W
Aansluiting beschermingsgeleider (PE)
IP50
Miniatuurzekering F 2A / 250V
DAE133D ebmpabst
230V, 50Hz
73W
320m
/uur (zonder weerstand)
3
