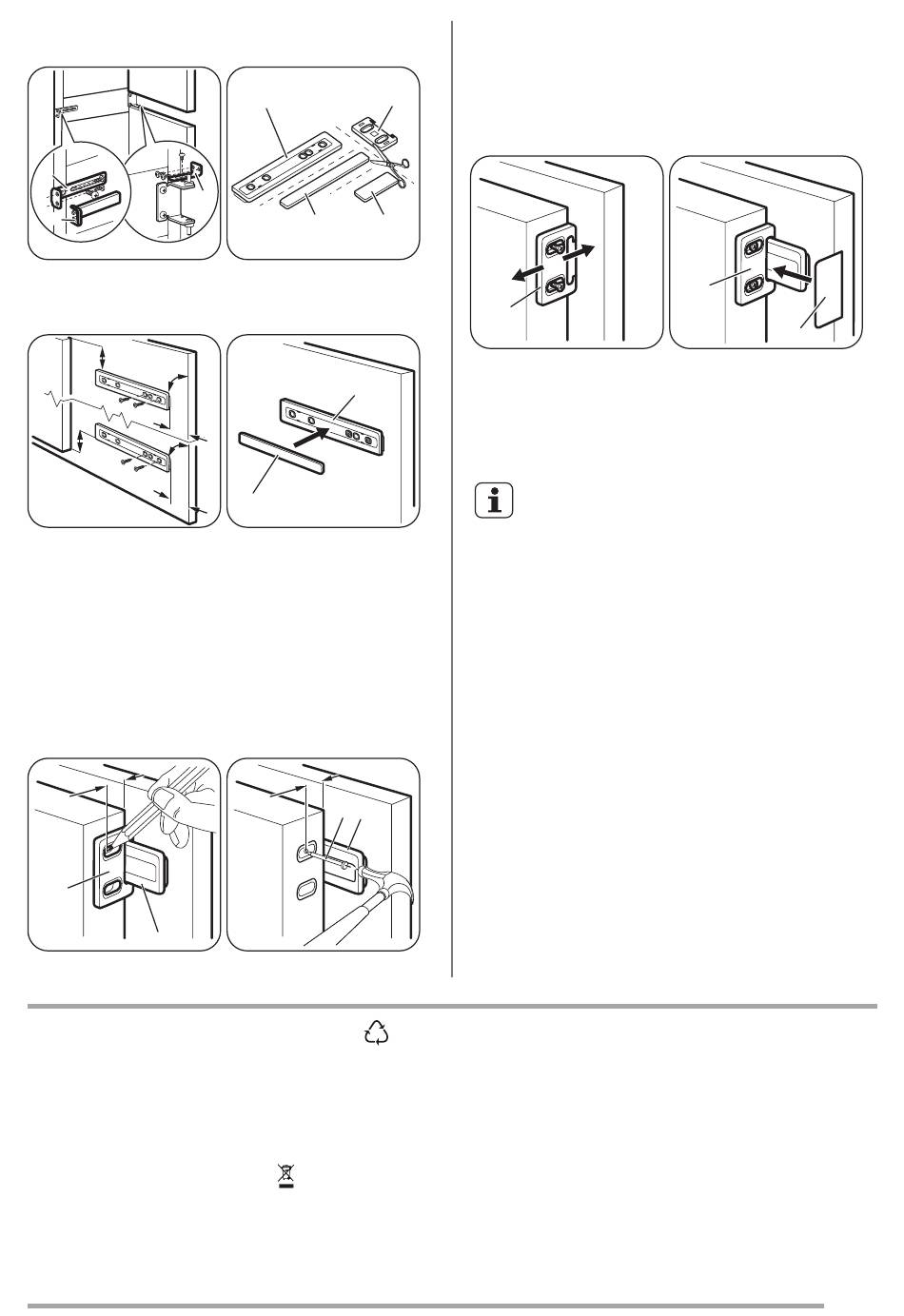

13. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.
E
D
14. Monteer onderdeel (Ha) op de binnenkant
van de keukenkastdeur.
15. Duw onderdeel (Hc) op onderdeel (Ha).
~50 mm
o
90
21 mm
o
90
~50 mm
21 mm
16. Zet de deur van het apparaat en de
keukenkastdeur open in een hoek van 90°.
17. Plaats het kleine vierkantje (Hb) in de
geleider (Ha) en zet de deur van het
apparaat en de deur van het keukenmeubel
tegen elkaar en markeer de gaten.
18. Verwijder de haken en markeer een afstand
van 8 mm vanaf de buitenrand van de deur
waar de spijker moet worden vastgemaakt
(K).
8 mm
Hb
Ha
MILIEUBESCHERMING
Recycle de materialen met het symbool
Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen. Help om
het milieu en de volksgezondheid te
beschermen en recycle het afval van elektrische
en elektronische apparaten. Gooi apparaten
gemarkeerd met het symbool
het huishoudelijk afval. Breng het product naar
het milieustation bij u in de buurt of neem
contact op met de gemeente.
www.zanussi.com
Ha
F
Hc
Ha
Hc
8 mm
K
Ha
niet weg met
19. Plaats het kleine vierkantje terug op de
geleider en bevestig het met de
bijgeleverde schroeven.
20. Lijn de keukenkastdeur en de deur van het
Hb
apparaat uit met behulp van onderdeel Hb.
21. Druk onderdeel (Hd) op onderdeel (Hb).
Hd
Hb
Voer een eindcontrole uit en verzeker u ervan
dat:
• Alle schroeven zijn aangedraaid.
• De magnetische afdichtstrip goed bevestigd
is aan de kast.
Als de omgevingstemperatuur laag
is (bijv. in de winter), wordt de
omvang van het deurrubber kleiner.
De omvang van het deurrubber
neemt toe wanneer de
omgevingstemperatuur toeneemt.
.
*
