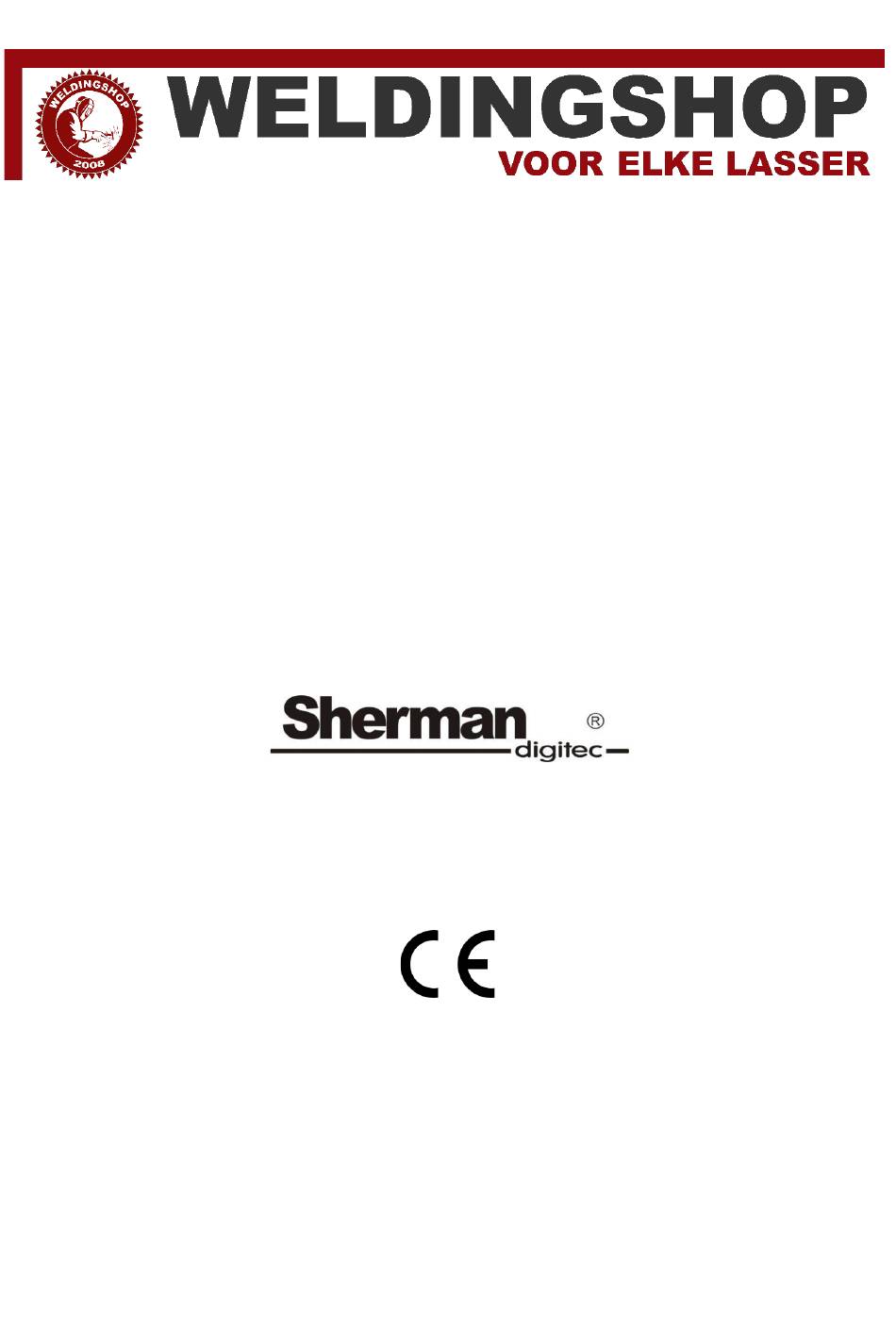

- Pagina 1 V1.1 20.10.22 DIGIMIG 203L SWIFT synergisch omvormerlasapparaat Let op dit is een automatische vertaling waardoor zinnen of woorden niet geheel correct kunnen voorkomen.
-
Pagina 2: Algemene Opmerkingen
OPMERKING! Lees deze instructies voordat u het apparaat installeert en in bedrijf stelt 1. ALGEMENE OPMERKINGEN Inbedrijfstelling en bediening van het apparaat kan alleen worden gemaakt na zorgvuldige lezing van deze gebruikershandleiding. Vanwege de voortdurende technische ontwikkeling van het apparaat kunnen het uiterlijk en sommige functies ervan worden gewijzigd en kan de werking ervan in details verschillen van de beschrijvingen in de handleiding en op het karton. - Pagina 3 Preventie van vergiftiging door dampen en gassen die vrijkomen bij het lassen van de elektrodecoating en verdamping van metalen: • Gebruik ventilatieapparaten en sjorringen die zijn geïnstalleerd in stations met beperkte luchtverversing, • Blaas frisse lucht bij het werken in krappe ruimtes (tanks), •...
-
Pagina 4: Overzicht

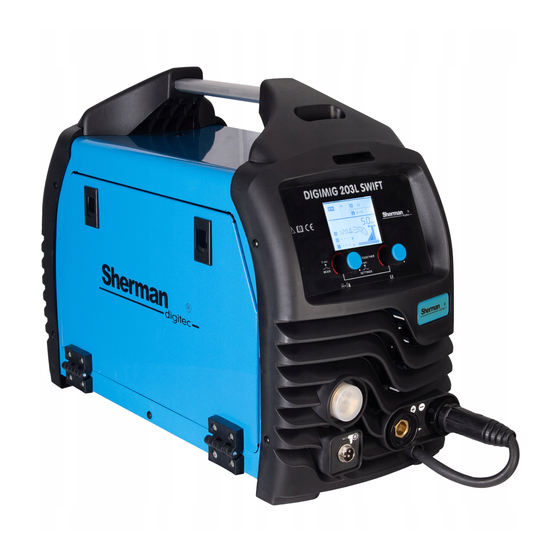

3. OVERZICHT Het synergetische DIGIMIG 203L SWIFT-lasapparaat wordt gebruikt voor het handmatig lassen van staal en non-ferrometalen. Het maakt MMA (gecoate elektrode), TIG Lift en MIG / MAG-lassen mogelijk. De MIG/MAG- methode kan worden gebruikt in handmatige en synergetische modus, waardoor de bediening wordt vereenvoudigd en het lasapparaat kan worden gebruikt door mensen met minder ervaring en hobbyisten. -
Pagina 5: Het Apparaat Voorbereiden Voor Gebruik
4.2 MIG-beugel Type handvat: TW-15 200 A (CO2) Maximaal draagvermogen: Type koeling: Koelgasstroom: 10-18 l/min Lengte: 3 meter Inschakelduur De duty cycle is gebaseerd op een periode van 10 minuten. Een inschakelduur van 60% betekent dat een pauze van 4 minuten nodig is na 6 minuten gebruik. Een duty cycle van 100% betekent dat het apparaat continu kan werken, zonder onderbrekingen. -
Pagina 6: Draden Aansluiten
1. MIG beugel aansluiting 6. Afschermende gasaansluiting 2. Afstandsbediening / Spool Gun Slot 7. Stroomkabel 3. Polariteitswisselstekker 8. Aan/uit-schakelaar 4. Socket "-" 9. Draadspoelsteel 5. Socket "+" 10. Draadaanvoerunit 11. Spoelpistool schakelaar 5.1 Draden aansluiten 5.1.1 MMA-methode De uiteinden van de laskabels moeten worden aangesloten op de aansluitingen (4) en (5) op het voorpaneel, zodat de elektrodehouder de juiste pool voor de elektrode heeft. -
Pagina 7: Mig-Methode En Solderen
DCEN (doorverwijspagina) DCEP 5.1.2 TIG-methode Voor het lassen volgens deze methode is het noodzakelijk om een extra TIG-toorts te gebruiken. Een gasgekoelde handgreep met een stroomcapaciteit van 200A uitgerust met een afschermingsgasregelklep is vereist. De stroomaansluiting van de houder moet worden aangesloten op het stopcontact met negatieve polariteit (4) en de gasleiding op het verloopstuk op de gasfles. - Pagina 8 zet de invoerkamer in de STANDARD-stand. Sluit de stekker van het apparaat aan op het 230V 50Hz- stopcontact. 5.1.3.2 Zelfafschermend staaldraadlassen Sluit de huidige aansluiting van de houder aan op de MIG-toortsaansluiting (1). Plaats de stekker voor de polariteitsverandering (3) in het stopcontact "-" (4). Verbind de positieve pool van de bron (5) met het gelaste materiaal door middel van een draad met een tangklem.
-
Pagina 9: Afschermende Gasaansluiting
1. Het apparaat mag alleen worden gebruikt in een eenfasig, driedraads voedingssysteem met een geaard nulpunt. 2. De DIGIMIG 203L SWIFT omvormer gelijkrichter is ontworpen om te werken met een 230V 50 Hz netwerk beschermd door 25 A zekeringen met vertraagde actie. De voeding moet stabiel zijn, zonder spanningsdalingen. -
Pagina 10: De Mig-Handgreep Voorbereiden Voor Gebruik
D100 spoel Spoel D200 5.5 De MIG-handgreep voorbereiden voor gebruik Afhankelijk van het type materiaal dat moet worden gelast en de diameter van de elektrodedraad, bevestigt u de juiste stroompunt en draadgeleidingsinzet aan de MIG-houder. Gebruik voor het lassen van staal stalen lasstroomklemmen en een stalen inzetstuk. Gebruik in het geval van aluminiumlassen de huidige terminals voor aluminiumlassen en tefloncartridges. - Pagina 11 Het display geeft de ingestelde lasparameters aan: Lassen in het mengselschild MIG-lassen in handmatige modus Ar+CO Toegangssnelheid feeder Instelbereik: 30 – 100% van de Synergetisch MIG-lassen feedersnelheid Inductie MMA-lassen Regelbereik: 0 – 5 De draad branden TIG Liftlassen Regelbereik: 0 – 200 ms Lassen van koolstofstaal in Gasontlading Regelbereik: 0,0 –...
- Pagina 12 B - Multifunctionele knop voor de selectie van gelast materiaal, beschermgas en elektrodedraaddiameter. 3 sec. CuAi De knop is alleen actief tijdens MIG-lassen. MAGIËR. Het wordt gebruikt om het gelaste materiaal en het beschermende gas te selecteren. Door op de knop te drukken, gaat u verder met het volgende materiaal. De materiaalkeuze wordt bevestigd door het juiste pictogram op het display op te lichten.
- Pagina 13 - MIG-lassen met handmatige selectie van instellingen.
- Pagina 14 - MMA-lassen (gecoate elektrode). - TIG liftlassen. D – Gelijktijdig indrukken van knoppen (B) en (C) Als u de B- en C-knoppen tegelijkertijd gedurende 3 seconden indrukt, gaat u naar de geavanceerde parameters en functieselectie. Als u op de knop drukt, gaat u naar de volgende functie. De selectie van functies wordt bevestigd door het juiste pictogram op het display op te lichten.
-
Pagina 15: Parameterinstellingen
7. PARAMETERINSTELLINGEN 7.1 MMA-methode Na het kiezen van de MMA-methode kan alleen de lasstroom worden aangepast. De aanpassing gebeurt door aan de linkerknop (C) te draaien. Afhankelijk van de ingestelde stroomwaarde verschijnt er een hint van de voorgestelde elektrodediameter op het display. 7.2 TIG Lift methode Na het kiezen van de TIG Lift-methode is het mogelijk om de lasstroom aan te passen. -
Pagina 16: Synergetische Instellingen
het puntlassymbool pulseert, met de linkerknop (C) is het mogelijk om puntlassen aan/uit te zetten en de lastijd in te stellen. Als puntlassen is uitgeschakeld, wordt het pictogram weergegeven met een korte druk op de rechterknop (B) en gaat u naar de selectie van de apparaatbesturingsmodus: 7.3.2 Synergetische instellingen In de synergetische modus kunnen minder ervaren gebruikers lasparameters selecteren. - Pagina 17 Met de rechterknop (C) is het mogelijk om de vorm van de las (booglengte) aan te passen in het bereik van -9 ÷ 9. De bolle vorm betekent een lage warmtebelasting met een slechte menging in het materiaal. Tussenvorm is de aanbevolen instelling met medium dat in het materiaal overvloeit.
-
Pagina 18: Lassen Van Aluminiumlegeringen
8. SYNERGIEPROGRAMMA'S lasapparaat heeft ingebouwde synergetische programma's voor geselecteerde materialen, draaddiameters en beschermgassen volgens de onderstaande tabel: Draad Materiaal Benaming Beschermgas - aanbevolen diamete Koolstofstaal Zelfafschermende draad Flux – lassen zonder gas Aluminium Roestvrij ß Cusi Koperlegeringen Cuai • Gebruik argon van hoge kwaliteit: aanbevolen 4,8 en hoger Bovendien kan, afhankelijk van de bedrijfsomstandigheden, de inductiewaarde worden ingesteld, die van invloed is op de vorm van de las, de penetratiediepte en het aantal spatten tijdens het lassen. -
Pagina 19: Initiatie Van De Boog
• De kleding van lassers moet schoon zijn, handschoenen mogen niet vettig zijn. Materiaalvoorbereiding: • De lasplaats moet vlak voor het lassen worden gereinigd en ontvet, • Ontvet aluminium elementen door af te vegen met een schone doek gedrenkt in een ontvettingspreparaat, bijvoorbeeld aceton (Alcohol is geen goed ontvettingsmiddel, we raden het af om het te gebruiken bij het reinigen van aluminium). - Pagina 20 11.2 TIG-methode Elektrode Elektrode Beschermende Dikte (mm) Lasstroom (A) diameter draaddiameter (mm) gasstroom (l/min) (mm) 35 – 45 4 – 6 40 – 70 5 – 8 50 – 85 6 – 8 2,0 – 2,4 80 – 130 8 – 10 2,4 –...
-
Pagina 21: Voordat U Belt Voor Service
0.8,0.9 60 ~ 70 16~17 40 ~ 45 10 ~ 15 80 ~ 90 18 ~ 19 45 ~ 50 10 ~ 15 0.8,0.9 90 ~ 100 19 ~ 20 45 ~ 50 10 ~ 15 0.8,0.9 0.8,0.9 100 ~ 130 20 ~ 21 45 ~ 50 10 ~ 15... - Pagina 22 All003 13. GEBRUIKSAANWIJZING Het DIGIMIG 203L SWIFT-lasapparaat moet worden gebruikt in een atmosfeer die vrij is van corrosieve componenten en veel stof. Plaats het apparaat niet op stoffige plaatsen, in de buurt van werkende slijpmachines, enz. Stof en vervuiling met metaalvijlsel van besturingsborden, draden en verbindingen in het apparaat kunnen leiden tot elektrische kortsluiting en bijgevolg schade aan het lasapparaat.
- Pagina 23 14. ONDERHOUDSINSTRUCTIES Houd als onderdeel van de dagelijkse werking het lasapparaat schoon, controleer de status van externe verbindingen en de staat van elektrische draden en kabels. Vervang verbruiksonderdelen regelmatig. Reinig de apparatuur binnenin regelmatig door perslucht te blazen om stof en metaalvijlsel van bedieningsplaten en bedrading en elektrische aansluitingen te verwijderen.
-
Pagina 24: Specificatie Instellen
Ten minste eenmaal per zes maanden worden een algemene inspectie en de staat van de elektrische aansluitingen uitgevoerd, en met name: Bescherming tegen elektrische schokken isolatieconditie Status van het beveiligingssysteem correcte werking van het koelsysteem Schade als gevolg van de werking van het lasapparaat in onjuiste omstandigheden en het niet naleven van onderhoudsaanbevelingen worden niet gedekt door garantiereparaties. -
Pagina 25: Elektrisch Schema
18. ELEKTRISCH SCHEMA... -
Pagina 26: Digimig 203L Swift
Krzyżowa 1G POLEN Wij verklaren dat het volgende product: Inverter lasapparaat Handelsnaam: DIGIMIG 203L SWIFT Type: Mig-200 Handelsmerk van de fabrikant: waarnaar deze verklaring verwijst, voldoet aan de vereisten van de volgende richtlijnen van de Europese Unie en de nationale bepalingen ter uitvoering van die richtlijnen:...
