A
B
min 150 min 460 min 750 20 ÷ 60
L
X
380
310
600
560
478÷490
800
730

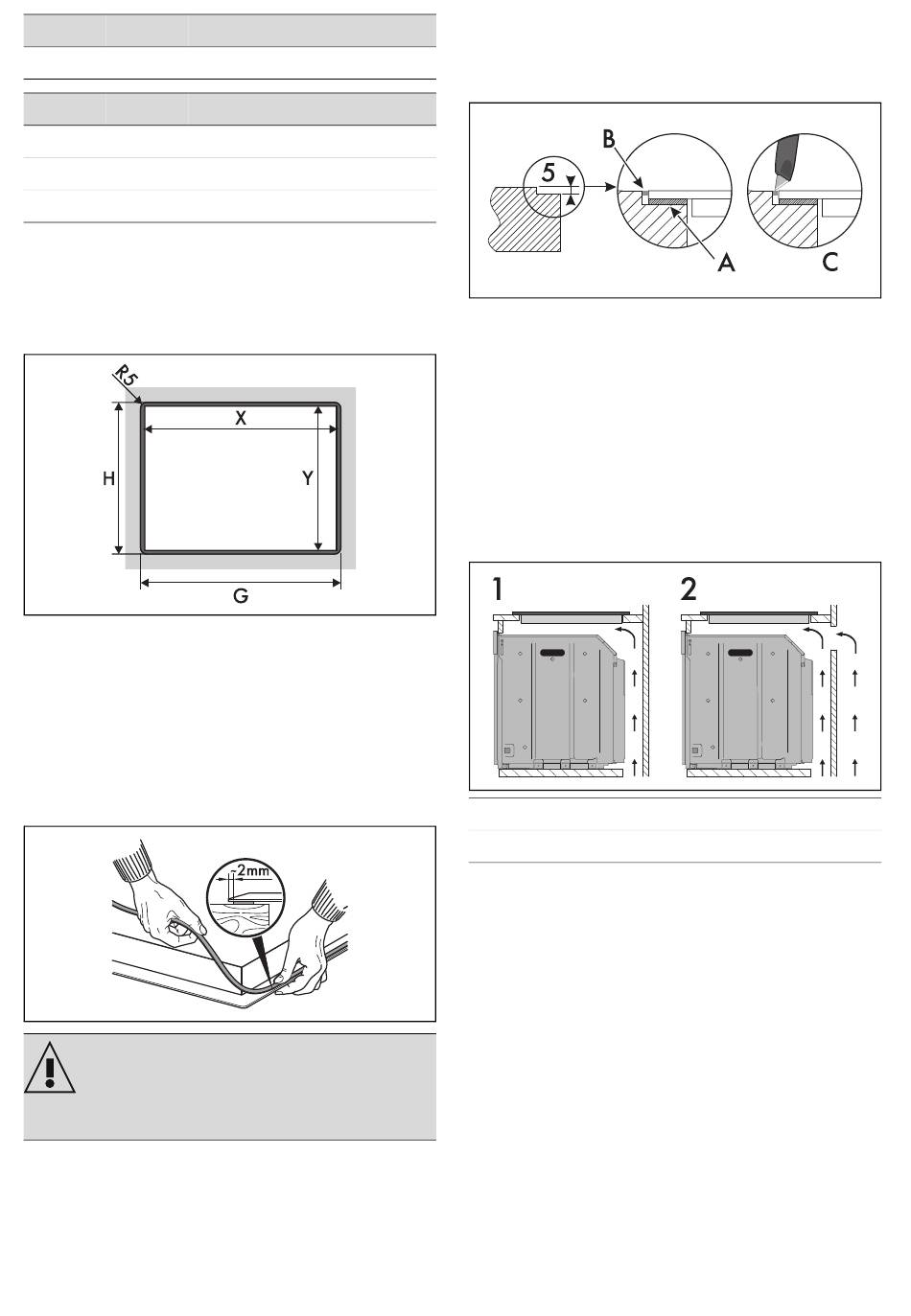

Incassa a filo
Per questa tipologia di incasso è necessario
aggiungere una fresatura da praticare ai bordi
del foro del mobile qualora si desideri installare
il piano cottura a filo con il piano di lavoro.
*Riferirsi alle quote della tabella sopra.
Pakking van de kookplaat
Voordat de montage wordt uitgevoerd, moet de
bijgeleverde pakking langs de omtrek van de
kookplaat worden aangebracht om te
voorkomen dat vloeistoffen tussen de omlijsting
van de kookplaat en het werkblad kunnen
komen.
Bevestig de kookplaat niet met behulp
van silicone. In dit geval kan de
kookplaat niet verwijderd worden
zonder deze te beschadigen.
Bij een vlakke inbouw, nadat de zelfklevende
pakking (A) is aangebracht en de kookplaat is
voorzien van de beugels en geplaatst is,
moeten de randen met siliconenkit (B) worden
gevuld; verwijder het eventueel overtollige
product. Als de kookplaat moet worden
112 - INSTALLATIE
C
D
min 50
Y
G
490
384
514
604
514
480
804
514
verwijderd, moet de siliconenkit met behulp van
E
een mesje worden weggesneden, voordat
wordt geprobeerd om de kookplaat te
verwijderen (C).
H
Inbouw
Op inbouwruimte voor oven
De afstand tussen de kookplaat en de
keukenmeubels of de inbouwapparaten moet
zodanig zijn dat een voldoende ventilatie en
een voldoende luchtafvoer gegarandeerd
worden. Bij installatie boven een oven moet een
tussenruimte worden gelaten tussen de
onderkant van de kookplaat en de bovenzijde
van het onderaan geplaatste apparaat.
1 Met opening onderaan
2 Met opening onderaan en achteraan
In neutrale ruimte
Wanneer er zich andere meubelen onder de
kookplaat bevinden, moet er een dubbele
houtbodem worden geïnstalleerd op een
minimumafstand van 20 mm vanaf de onderkant
van de kookplaat, zodat toevallig contact
wordt vermeden. De dubbele bodem mag
alleen met geschikt gereedschap worden
91477A928/B
