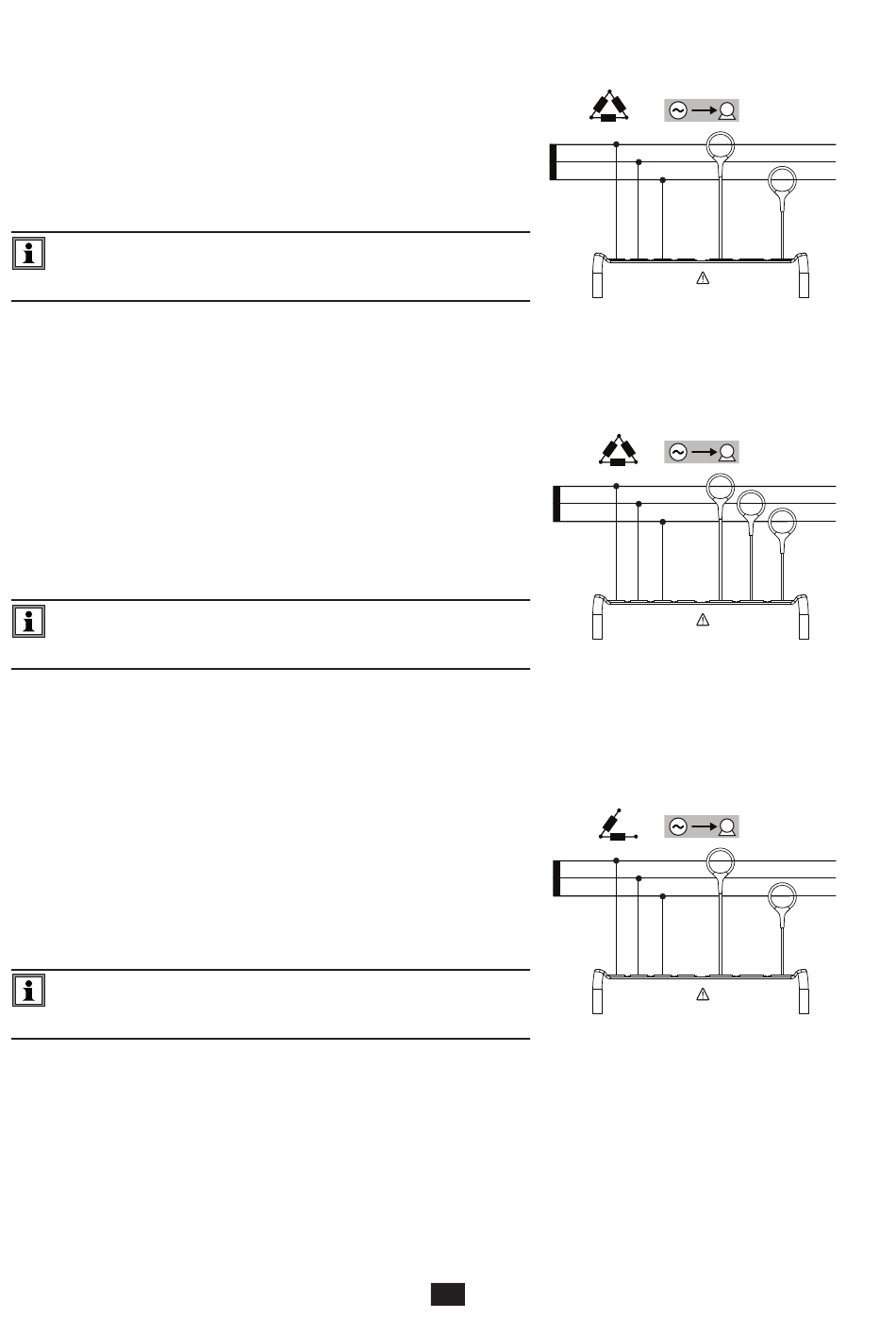

4.1.3. DRIEFASEN VOEDINGSNETTEN MET 3 DRADEN
4.1.3.1. Driefasen met 3 draden
Voor driefasen metingen met 3 draden in driehoek met twee stroomsensoren:
„ Sluit het meetsnoer V1 aan op de geleider van de fase L1
„ Sluit het meetsnoer V2 aan op de geleider van de fase L2
„ Sluit het meetsnoer V3 aan op de geleider van de fase L3
„ Sluit de stroomsensor I1 aan op de geleider van de fase L1.
„ Sluit de stroomsensor I3 aan op de geleider van de fase L3.
Controleer op de stroomsensor of de stroompijl op de lading gericht
is. U verzekert zich er zo van dat de fasehoek correct is voor de ver-
mogensmetingen en de andere metingen die van de fase afhangen.
4.1.3.2. Driefasen met 3 draden
Voor driefasen metingen met 3 draden in driehoek met drie stroomsensoren:
„ Sluit het meetsnoer V1 aan op de geleider van de fase L1
„ Sluit het meetsnoer V2 aan op de geleider van de fase L2
„ Sluit het meetsnoer V3 aan op de geleider van de fase L3
„ Sluit de stroomsensor I1 aan op de geleider van de fase L1.
„ Sluit de stroomsensor I2 aan op de geleider van de fase L2.
„ Sluit de stroomsensor I3 aan op de geleider van de fase L3.
Controleer op de stroomsensor of de stroompijl op de lading gericht
is. U verzekert zich er zo van dat de fasehoek correct is voor de ver-
mogensmetingen en de andere metingen die van de fase afhangen.
4.1.3.3. Driefasen met 3 draden
Voor driefasen metingen met 3 draden in open driehoek met twee stroom-
sensoren:
„ Sluit het meetsnoer V1 aan op de geleider van de fase L1
„ Sluit het meetsnoer V2 aan op de geleider van de fase L2
„ Sluit het meetsnoer V3 aan op de geleider van de fase L3
„ Sluit de stroomsensor I1 aan op de geleider van de fase L1.
„ Sluit de stroomsensor I3 aan op de geleider van de fase L3.
Controleer op de stroomsensor of de stroompijl op de lading gericht
is. U verzekert zich er zo van dat de fasehoek correct is voor de ver-
mogensmetingen en de andere metingen die van de fase afhangen.
∆ ∆
(met 2 stroomsensoren): 3P-3W
∆ ∆
(met 3 stroomsensoren): 3P-3W
∆ ∆
open (met 2 stroomsensoren): 3P-3W02
∆ ∆
2
L2
V1
∆ ∆
3
L2
V1
L2
V1
27
L3
L 1
V2
V3
N
I1
I2
I3
Figuur 22
L3
L 1
V2
V3
N
I1
I2
I3
Figuur 23
L3
L 1
V2
V3
N
I1
I2
I3
Figuur 24
L1
L2
L3
L1
L2
L3
L1
L2
L3
