35
ONDERHOUDSINSTRUCTIES

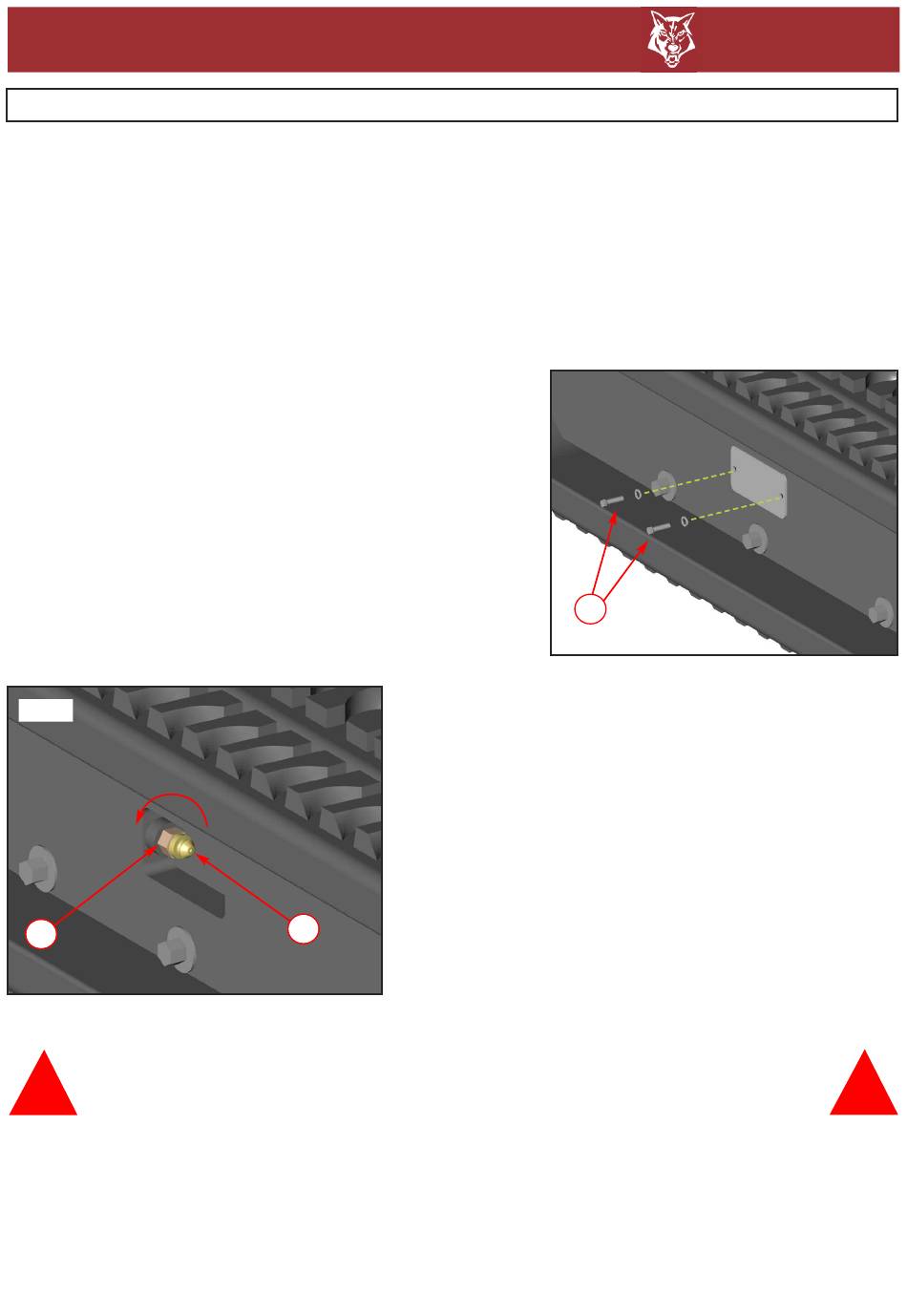

PROCEDURES VOOR HET LOSSER/STRAKKER INSTELLEN VAN DE RUPSBAND
De rupsband wordt op spanning gehouden door smeermiddel in de spannereenheid. Door toevoeg-
ing van smeermiddel neemt de spanning van de rupsband toe, door verwijdering van smeermiddel
neemt de spanning af.
Het smeermiddel in de hydraulische rupsband staat onder druk. Draai de smeerklep (nr. 2, afb. 2) nooit verder
los dan noodzakelijk is om smeermiddel te verwijderen (maximaal vijf omwentelingen). Als de klep te los zit,
bestaat het risico dat smeermiddel onder druk wordt uitgespoten met mogelijk letsel van de onderhoudstechni-
cus tot gevolg. Draai nooit de smeernippel (nr. 5, afb. 2) los. Verwijder grind of modder dat vastzit tussen het ket-
tingwiel en de rupsbandschakel voordat u de rupsband losser instelt.
1.
Verwijder de schroeven en verwijder de afdekplaat voor toe-
gang tot het spansysteem.
2.
Stel de rupsband losser in door de klep langzaam tegen de
klok in te draaien totdat het smeermiddel naar buiten begint te
komen (maximaal vijf omwentelingen).
3.
Als er geen smeermiddel naar buiten begint te komen, draait
u de rupsband langzaam naar voren en naar achteren om het
spanmechanisme vrij te maken.
Afb. 2
2
!
Het is niet normaal als de rupsband te strak blijft zitten nadat u de klep tegen de klok
in hebt gedraaid, of dat deze te los blijft zitten nadat u smeermiddel in de smeernippel
hebt aangebracht. Probeer nooit om de rupsbanden te verwijderen of om de cilinder
voor het spannen van de rupsbanden uit te elkaar te halen. Dit is gevaarlijk omdat het
smeermiddel in de rupsband onder druk staat.
4.
Als de rupsband de juiste spanning heeft, draait u de
klep met de klok mee en zet u deze vast. Verwijder
alle sporen van naar buiten komend smeermiddel.
5.
Stel de rupsband strakker in door een smeerpistool
op de smeernippel aan te sluiten en smeermiddel toe
te voegen totdat de spanning van de rupsbanden bin-
nen de opgegeven waarden ligt.
5
LET OP!
TIMBERWOLF
HAKSELAARS
1
Afb. 1
!
