Aanbevolen hulpmiddelen
Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:
● Kruiskopschroevendraaier #0
● Kruiskopschroevendraaier #1
● Plastic pennetje: aanbevolen voor een buitendiensttechnicus
Lijst van schroeven

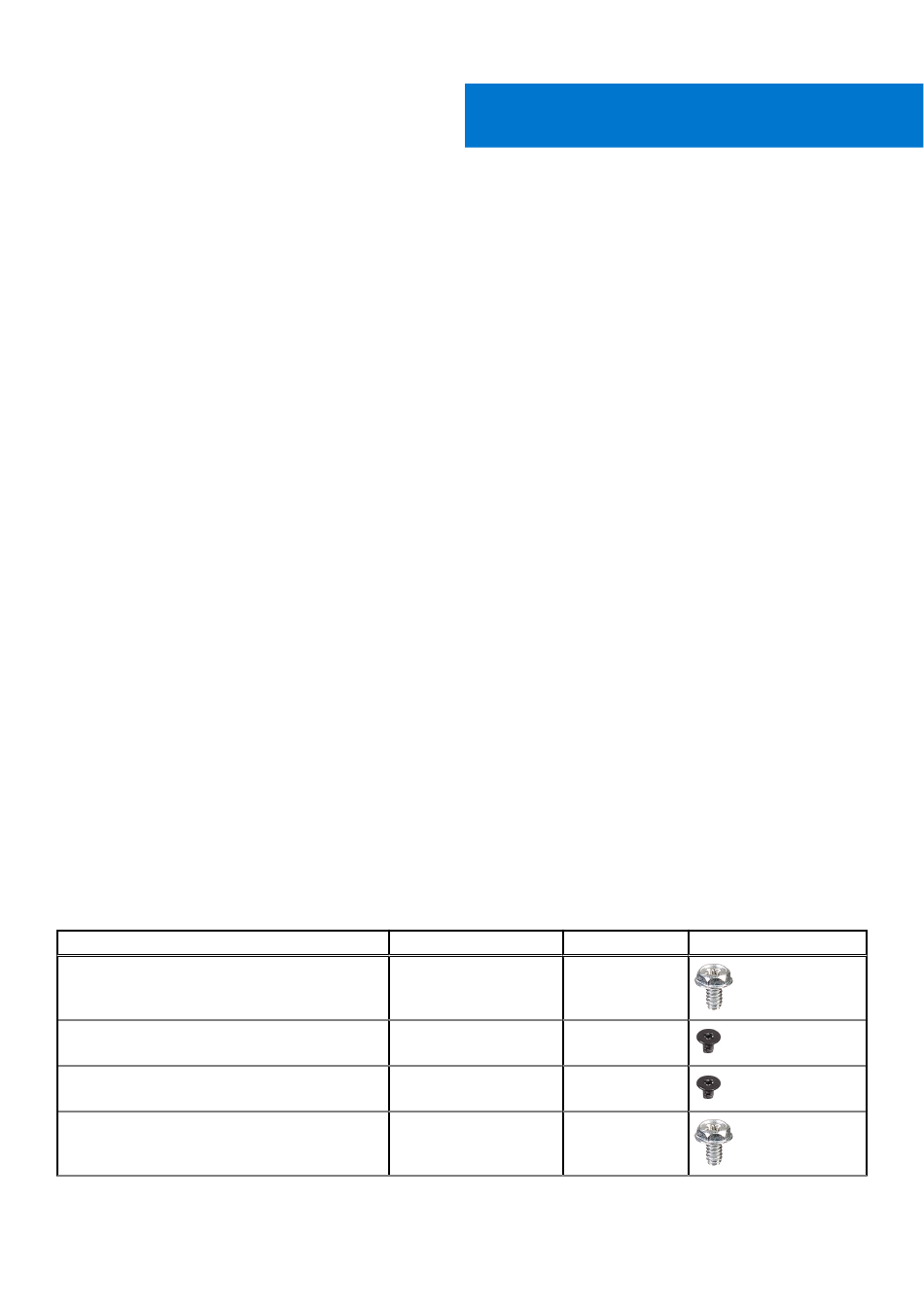

De volgende tabel bevat de lijst met schroeven en de afbeeldingen voor verschillende componenten.
Tabel 6. Lijst van schroeven
Component
FIO-beugel
M.2 2230/2280 SSD
WLAN-kaart
Voedingseenheid (PSU)
18
Informatie buitendienst
Informatie buitendienst
Type schroef
Aantal
6-32
3
M2x3
1
M2x3
1
#6-32
3
4
Afbeelding
