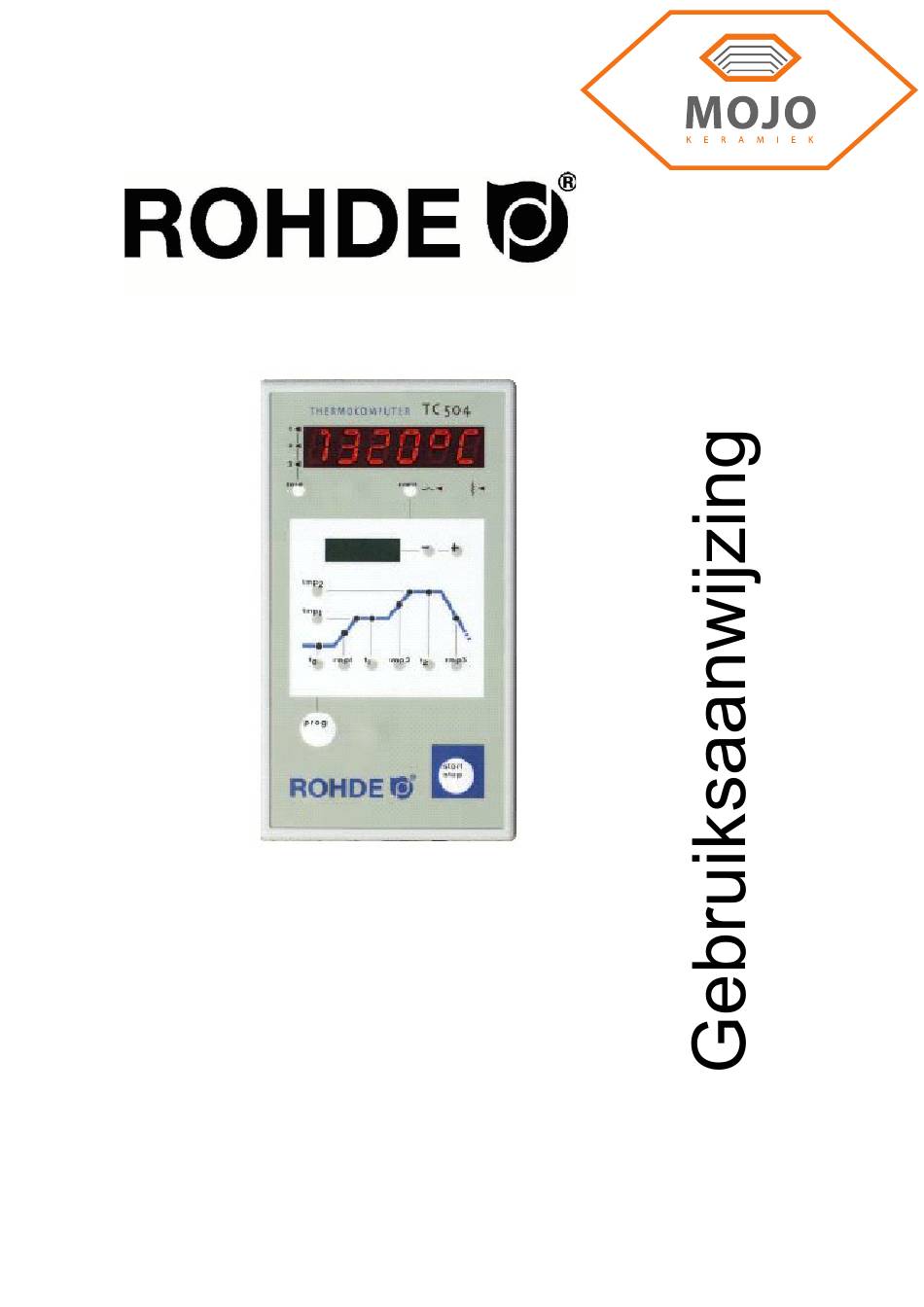

- Pagina 1 TC 504 KERAMIEK...
-
Pagina 2: Inhoudsopgave
Bijlage E: Oproepen van de bouwsteen treden......22 Bijlage F: Elektrische aansluitingen........23 Inleiding Met de TC 504 regelaar heeft u gekozen voor de professionele versie van de Bentrup 500 serie. Deze regelaar is door het gebruik van de modernste technlogieen wereld wijd marktleider in deze klasse. -
Pagina 3: Verkorte Gebruiksaanwijzing
Verkorte gebruiksaanwijzing Programm starten: Programma veranderen: 1.-2. Spanning aan. Aanduiding actuele temp in het rode beeldscherm. Zoals links. De netschakelaar bevindt zich aan de onderzijde van de regelaar. Oproepen van een programma door 1 of meerdere keren drukken. aanduiding Oproepen van instelbare stookcurven. De overeenkomstige waarden worden in het van het programmnummer in het rode beeldscherm en de overeenkomende... -
Pagina 4: De Stookcurve
De microprocessor-regeling TC 504 zorgt voor en zeer nauwkeurige en reprocuceerbare besturing van de oven. De stookcurve van de TC 504 is hieronder afgebeeld. Hij is uit verschillende segmenten samengesteld. Voorlooptijd of startvertraging: De regelaar wacht de ingestelde tijd tot het begin van de stook. -
Pagina 5: Oproep Van Een Programma
In het volgende voorbeeld roepen we de stookcurve programma nr 4 op en starten we de stook. Na het inschakelen van de TC 504 toont het rode beeldscherm de actuele temperatuur. Door 4 x op de programma-knop te drukken komt u bij programma no 4. In het groene beeldscherm wordt de eindtemperstuur van het gekozen programma getoond. -
Pagina 6: Aanduidingen Tijdens De Stook
2 x kort. Zo kunt u zonder dat u een knop hoeft te gebruiken steeds controleren of u deze belangrijke waarde goed heeft ingevuld. Aan de hand van de stookcurve kunt u volgen hoe de stook van de TC 504 verloopt. Het programma is ten einde oven tijdens afkoelfase temperatuur van 150°C heeft bereikt. -
Pagina 7: Ingave En Controle Van Een Stook
Ingave en controle U kunt de waarden van de actueel ingestelde van een stook stookcurve bekijken en indien nodig wijzigen. Deze waarden kunnen op ieder moment, m.a.w. ook tijdens het programma bekenen worden. Alleen voor het wijzigen moet het programma gestopt worden. Ter controle van b.v. -
Pagina 8: Programma Opslaan In Geheugen
Programma De TC 504 slaat alle gewijzigde waarden automatisch opslaan op in het geheugen. Oventemperatuur Op het rode beeldscherm worden voortdurende de waarden van het process getoond. Dit zijn b.v. de tonen actuele oven temperatuuur, het vermogen, de positie van de schakeluitgangen etc. De waarden van de oventemperatuur worden na elkaar, door het drukken van de knop “zone”... -
Pagina 9: Vermogen, Schakeltoestand, Tijd
Actuele dag van de week en tijd. De TC 504 is met een actuele tijd-weekschakelklok 14.45 en automatische programmastart leverbaar. Als uw TC 504 hiermee is uitgerust, wordt ter controlle de dag van de week en de tijd getoond. (uren/minuten). Keramik Stand: 06/2004... -
Pagina 10: Vergrendelen Van De Regelaar
Als gedurende de stook de stroomvoorziening uitvalt, wordt de stook onderbroken. Na het opnieuw inschakelen van de stroom zet de TC 504 de stook voort vanaf het punt waar de stroom is uitgevallen. Als de oventemperatuur tijdens de stook meer dan 50 °C is gedaald, dan wordt de stook onderbroken. -
Pagina 11: Doorschakelen In Skip Segment
TC 504 de stook. afbreken bij fout Stookvoortgang vasthouden Met de TC 504 kunt u de stookvoortgang met de hand vasthouden. Door op de knop “O” van ROHDE te hold drukken, gevolgd door het indrukken van de “prog”... -
Pagina 12: Bijlage A Melding Van Gebeurtenis
Bijlage A Melding Bijzondere gebeurtenissen (stroomuitval, breuk van het thermoelement, ovenproblemen enz), worden van gebeurtenis door de regelaar herkent en dienovereenkomstig afgehandeld. Belangrijke gebeurtenissen worden direct via een code op het rode beeldscherm getoond. ( zie Code A4 in het voorbeeld hiernaast). De gebeurtenissen worden intern in het geheugen opgeslagen. - Pagina 13 Gebeurtenis A4 Stijging van de temperatuur ondanks vollast te gering. Deze foutmelding wijst duidelijk op een fout in de oven. Mogelijke oorzaken: 1. Netzekering/-fase defect. Verwarmingsspiraal defect. Verwarmingsspiralen verouderd. (bij hoge temperaturen). Thermoelement of aansluitkabel van element defect. Beveiliging defect. (vaak pas tijdens de stook) Gebeurtenis A5 Oven volgt niet de geprogrammeerde stijging van temperatuur.
-
Pagina 14: Gebeurtenis
Gebeurtenis B3 Stook, na stroomuitval onderbroken. Na het opnieuw inschakelen van de spanning werd de stook afgebroken, omdat de oventemperatuur b.v. te veel was gezakt. Een eventueel getoont decimaalpunt (b.v. B3.4 = temperatuur te ver gezakt). Geeft verdere informatie over de oorzaak. Als deze informatie direct na het instellen van de regelaar verschijnt, hoeft u hier niet op te letten. -
Pagina 15: Bijlage B Data- En Gebeurtenisgeheugen
Bijlage B Data- en Uw regeling TC 504 heeft een data en gebeurtenis geheugen. Alle data van de gezamelijke stoken gebeurtenis- worden vastgelegd. Zulke functies zijn tot nu toe uniek in regelaars van deze klasse. Verdoe geen tijd meer geheugen om de problemen tijdens de stook te bekijken. -
Pagina 16: Oproep Van Het Datageheugen
Als alternatief kunt u ook door opnieuw indrukken van de toetsvolgorde “O” ROHDE (10) en “tmp1” (5) naar normale weergave wisselen. Opmerking: De regelaar tekent iedere 60 seconden een waarde op. -
Pagina 17: Oproep Van Het Gebeurtenis Geheugen
Oproep gebeurtenis Om in het geheugen van de gebeurtenis te kijken, drukt u op de “O” knop gevolgd door tmp2. Dit is altijd mogelijk, geheugen ook tijdens een lopend programma, zonder dat dit onderbroken wordt. Op het rode beeldscherm verschijnt een ”E” voor (Ereiginis) met het volgnummer. -
Pagina 18: Bijlage C Configuratie
Bijlage C Enkele instellingen van de TC 504 zijn van de oven en de toepassing afhankelijk. Normaal gesproken worden de Configuratie benodigde instellingen al door de ovenbouwer gedaan. Technisch geinteresseerde gebruikers kunnen indien gewenst wijzigingen zelf doorvoeren. De regel slaat de veranderingen permanent op. -
Pagina 19: Uitleg Van De Parameters
Uitleg van de parameters (in klemmen: Parameter - Nummer) Ovenvermogen (1) Het ovenvermogen wordt uitsluitend gebruikt voor het berekenen van het energieverbruik. Bij meer-zonige ovens wordt het totaalvermogen ingegeven. De regelaar gaat bij de berekening uit van een gelijkmatige verdeling van het vermogen. Thermoelement Code (3) Type van het thermoelement. - Pagina 20 Aantal verwarmings-zonen (10) De TC 504 is ook in de versie voor 2 of 3-zones leverbaar. Met deze parameter wordt het aantal van de daadwerkeloijke zones ingesteld. Meer zones vragen om een oven die hiervoor ook daadwerkelijk is geconstrueerd.
-
Pagina 21: Oproepen Van De Configuratie
Oproepen van de configuratie Druk op de knop zone en houd die 3 seconden ingedrukt. De TC 504 springt in de configuratie en toont de eerste parameters van de lijst. (zie vorige blz). Op het rode beeldscherm verschijnt hierbij het parameternummer en op het goene beeldscherm de actuele waarde. -
Pagina 22: Bijlage D Datainterface
Bijlage D datainterface De TC 504 is met een data-interface type RS 232C (voor de aansluiting aan de seriele PC poort) of RS 422485 voor de industrieel gebruik leverbaar. elektrische signalen zijn galvansch gescheiden. data-interface heeft volledige toegang alle proceswaarden, programma’s... -
Pagina 23: Bijlage F Elektrische Aansluitingen
Als dit niet met elkaar overeenkomt kan schade aan de oven of het stookgoed niet uitgesloten worden. Wijzigingen die ten dienste zijn van de techniche vooruitgang blijven voorbehouden. Gebruiksaanwijzing TC 504 V1.20 (C) 2004 HELMUT ROHDE GMBH DEUTSCHLAND Keramik Stand: 06/2004...
