Het nog overgebleven kabeleinde, waaraan u in stap 1 de diode (13)
gesoldeerd heeft, wordt volgens afb. 6 aan de printbaan op de printplaat
(7) van het seinscherm (4) gesoldeerd, die alleen soldeerplekken en geen
kabelverbindingen bezit.
Kabel
met diode
Afb. 6
Het seinscherm (4) met zijn geleiding in de daarvoor bestemde gaten
bovenaan de mast inzetten en met een druppel secondelijm aan mast (1)
bevestigen.
Het mastlabel (2) en het mastnummerbord (3) in de bijhorende openingen
aan de mast (1) indrukken en eventueel met een druppel secondelijm
vastzetten.
De seinkorf (5) met zijn geleiding op de mast steken en eveneens e.v. met
iets secondelijm vastzetten.
De schakelkast (6) onder aan de achterzijde van de mast (1) op hoogte
van de twee openingen met een druppel secondelijm vastplakken. Bij het
vastplakken van de schakelkast moet u er op letten, dat zich de imitatie-
scharnieren aan de voorkant van de schakelkast bevinden.
Na het opplakken van een nummerbord, uit de meegeleverde set (20) op
de nummerbordhouder (3), kunt u uw nieuwe sein individueel beletteren.
Tip: De achterzijde van de printplaat/LED's en de bedrading van deze
met zwarte verf aflakken.
Voor het monteren op de grondplaat een gat boren met 5,5 mm doorsnede.
Het sein insteken en aan uw signaalbesturing aansluiten. Wij bevelen aan,
8
om onze seinaansturing te gebruiken: Völkner artnr. 013-861-1 (opgebouwd)
of Völkner artnr. 013-860-2 (bouwpakket). Voor het monteren van een trein-
beïnvloeding is hiervoor onze universele schakeling (bouwpakket) uitstekend
geschikt.
Het sein heeft een gezamenlijke "+"-pool en is geschikt voor 14 tot 16 V
gelijk- of wisselspanning. Sluit de LED's nooit zonder weerstanden en de
diode aan.

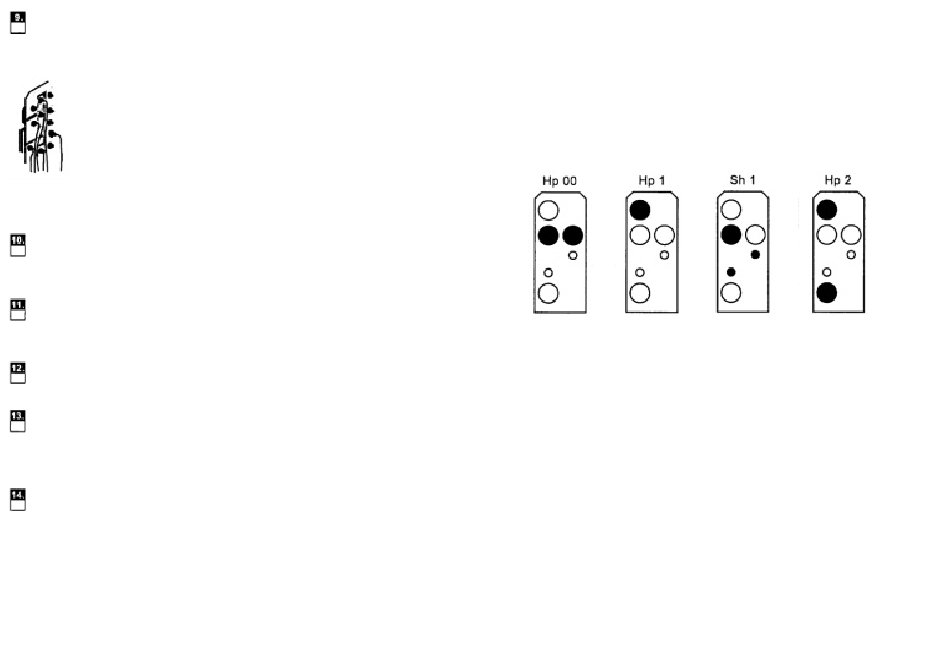

Mogelijke seinbeelden:
Stop
Veilig
doorrijden
Garantie
Omdat wij geen invloed hebben op de juiste en vakkundige opbouw, kunnen
wij om begrijpelijke redenen bij bouwpakketten alleen garantie verlenen voor
de volledigheid en perfecte toestand van de onderdelen.
Gegarandeerd wordt het functioneren overeenkomend de karakteristieke
waarden van de componenten in oningebouwde toestand en bij het aanhouden
van de technische gegevens, een vakkundige verwerking volgens de monta-
gehandleiding en bij voorgeschreven ingebruikname resp. aansluiting en
werkingswijze.
Wij verlenen geen garantie noch zijn wij op enigerlei wijze aansprakelijk voor
schades of de gevolgen daarvan die samenhangen met dit product. Wij
beperken ons tot reparatie, achteraf verbeteren, leveren van reserveonderdelen
Stop
Veilig
Rangeren
doorrijden
toegestaan
met snelheids-
beperking
