Dit apparaat dient te worden geaard.
Sluit bij het vervangen van de aansluiting de klemmen als volgt aan:
Groene en gele draad
INSTALLATION AND COMMISSIONING
Blauwe draad
This appliance must be earthed.
Bruine draad
If replacing the plug connect the terminals as follows:
Green and Yellow wire
Blue wire
De toevoerleidingen moeten oliebestendig zijn en de omhulde flexibele kabel niet lichter dan gewoon polychloro-
Brown wire
preen
Supply cords shall be oil resistant, sheathed flexible cable not lighter than ordinary
of gelijkwaardig elastomeer omhuld koord (code 60245 IEC 57).
polychloroprene or equivalent elastomer sheathed cord (code 60245 IEC 57)
The IH21 and IH3 appliances have a single supply cord.
De IH21 en IH3 apparaten hebben een enkele toevoerleiding. Het IH42 apparaat heeft twee
The IH42 appliance has two supply cords.
toevoerleidingen.
Ventilation and air circulation:
Ventilatie en luchtcirculatie:
Install this appliance on a level surface ensuring that all vents are unobstructed.
Installeer dit apparaat op een vlakke ondergrond en zorg ervoor dat luchtopeningen niet geblokkeerd worden.
Any partitions, walls or furniture must be of non-combustible material.
Alle scheidingswanden, muren of meubels moeten van niet-ontvlambaar materiaal zijn.

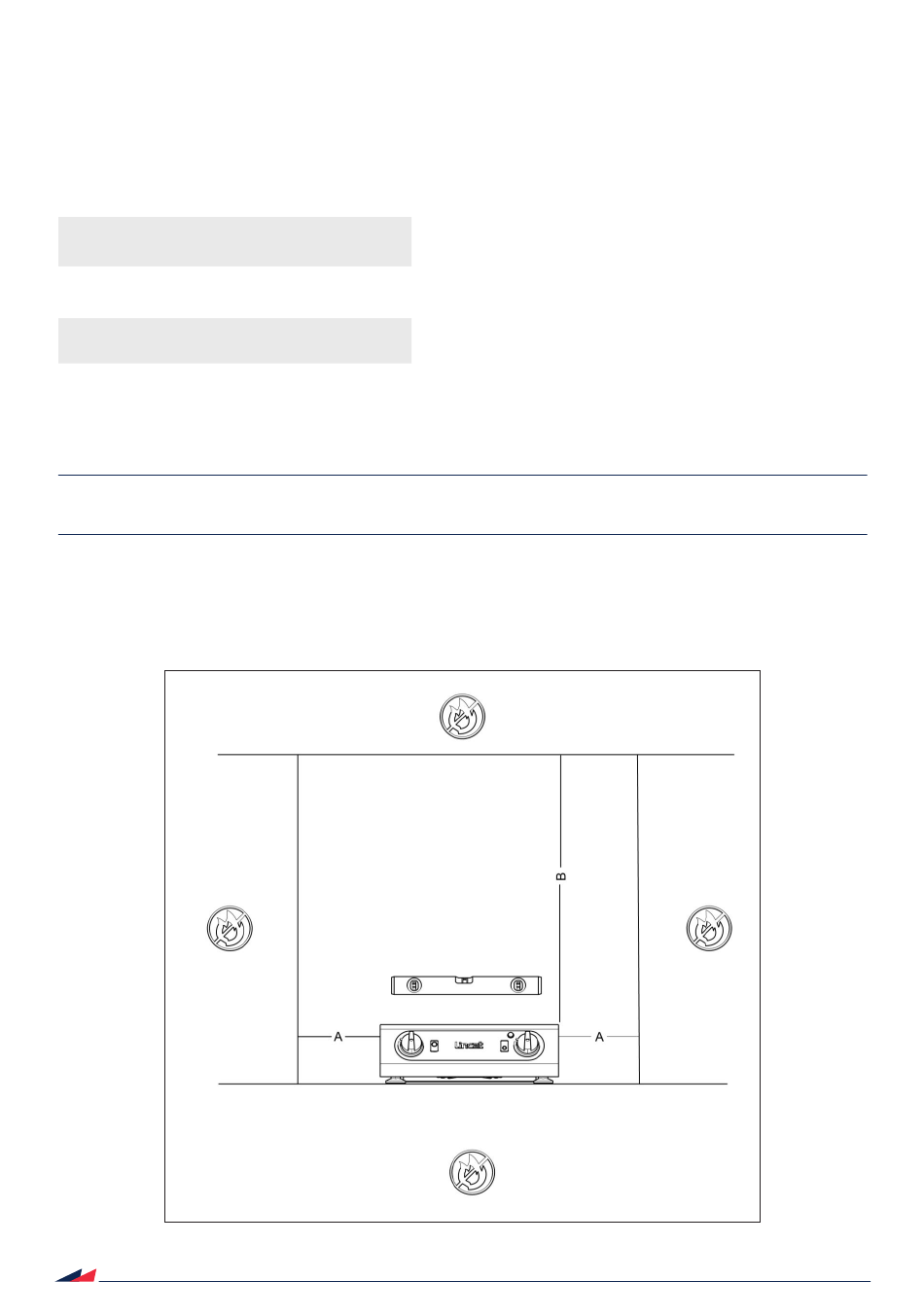

Minimum distances to walls or adjacent equipment (see image below):
Minimale afstanden tot de muren of aangrenzende apparatuur (zie onderstaande afbeelding):
IH21 en IH3;A=100 mm, B=1000 mm
IS 565 ECN 3766
Pagina 5 van 9
INSTALLATIE EN INGEBRUIKNAME
Aarde
A
Nul
N
Fase
F
Earth
Neutral
Live
IH21 and IH3;
A=100mm, B=1000mm
IH42;
A=150mm, B=1000mm
E
N
L
Page 5 of 13
fig 1
