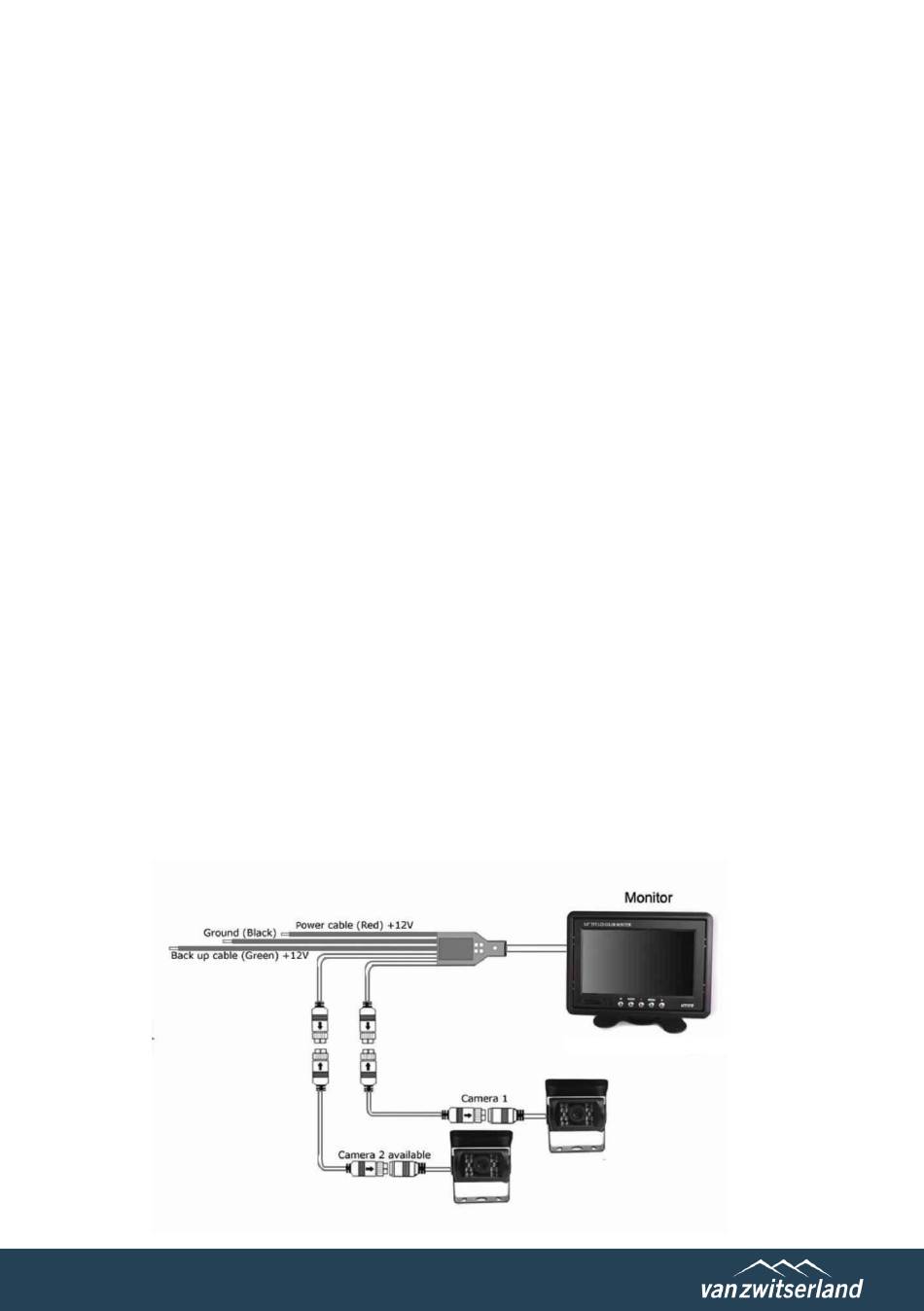

INSTALLATIESCHEMA
Stap 1: aansluiten draden kabelbosje
Om het kabelbosje aan te sluiten dient u hiervoor de rode draad aan de plus (DC 12V) aan te
sluiten en de zwarte draad op de min (massa). U kunt voeding krijgen vanuit meerdere bronnen.
Wij raden het af om direct op de accu aan te sluiten omdat deze stroom blijft geven ook als het
voertuig uit staat. De groene draad hoeft niet per se aangesloten te worden. U heeft dan altijd
(continu beeld). Wilt u alleen beeld op het moment dat u achteruit rijd? Sluit de groene kabel dan
aan op de schakelaar van het achteruitrijlicht.
Stap 2: aansluiten kabels aan kabelbosje
Aan de 4 pins kabel van het kabelbosje kunt u de verlengkabel aansluiten. De verlengkabel dient
vervolgens weggewerkt te worden in het voertuig naar achteren.
Stap 3: bevestigen camera
In uw voertuig dient u, op de gewenste plaats waar de camera moet komen, een 1,2 centimeter
groot gat te maken zodat de stekker en de kabel hier doorheen kan. De camera kan hierop
aangesloten worden. Zet de camera vast met de schroeven en het rubberen sluitstukje die aan
de camera vast zit en maak eventueel waterdicht met siliconen kit.
Wilt u nog een camera aansluiten? U kunt nog een verlengkabel en camera aansluiten op de
andere 4 pins stekker. Zo kunt u bv. De dode hoek in beeld brengen. Een geschikte plek is
rechtsboven en vooraan het voertuig.
Stap 4:
Bevestig de bracket op het dashboard door de plakstrip te verwijderen. Zet eventueel vast met
schroefjes. Schuif de monitor op de bracket en stel af met behulp van het draaiwieltje. Sluit nu de
7-pins stekker van het kabelbosje kunt u aan op de monitor.
