Bedrading
5
Bedrading
5.1
Aansluitinstructies
WAARSCHUWING
L
Gevaar! Elektrische spanning!
‣
Het instrument moet worden aangesloten terwijl het instrument geheel spanningsloos is.
VOORZICHTIG
L
Houd de aanvullende informatie aan
‣
Waarborg voor de inbedrijfname, dat de voedingsspanning overeenkomt met de
specificatie op de typeplaat.
‣
Neem een geschikte schakelaar op in de installatie. De schakelaar moet dicht bij de
installatie (binnen handbereik) worden gemonteerd en worden gemarkeerd als
uitschakelaar.
‣
Een overbelastingsbeveiliging (nominale stroom ≤ 10 A) is nodig voor de voedingskabel.
Voor het installeren van de stoomcomputer en de bijbehorende componenten, moeten de
algemene installatie-instructies conform EN 1434 deel 6 worden aangehouden.
5.2
Overzicht bedrading
1 5 6 2 52 53
T Warm
RTD or 0/4...20 mA
3 7 8 4 54 55
T Cold or Pressure
RTD or 0/4...20 mA
17

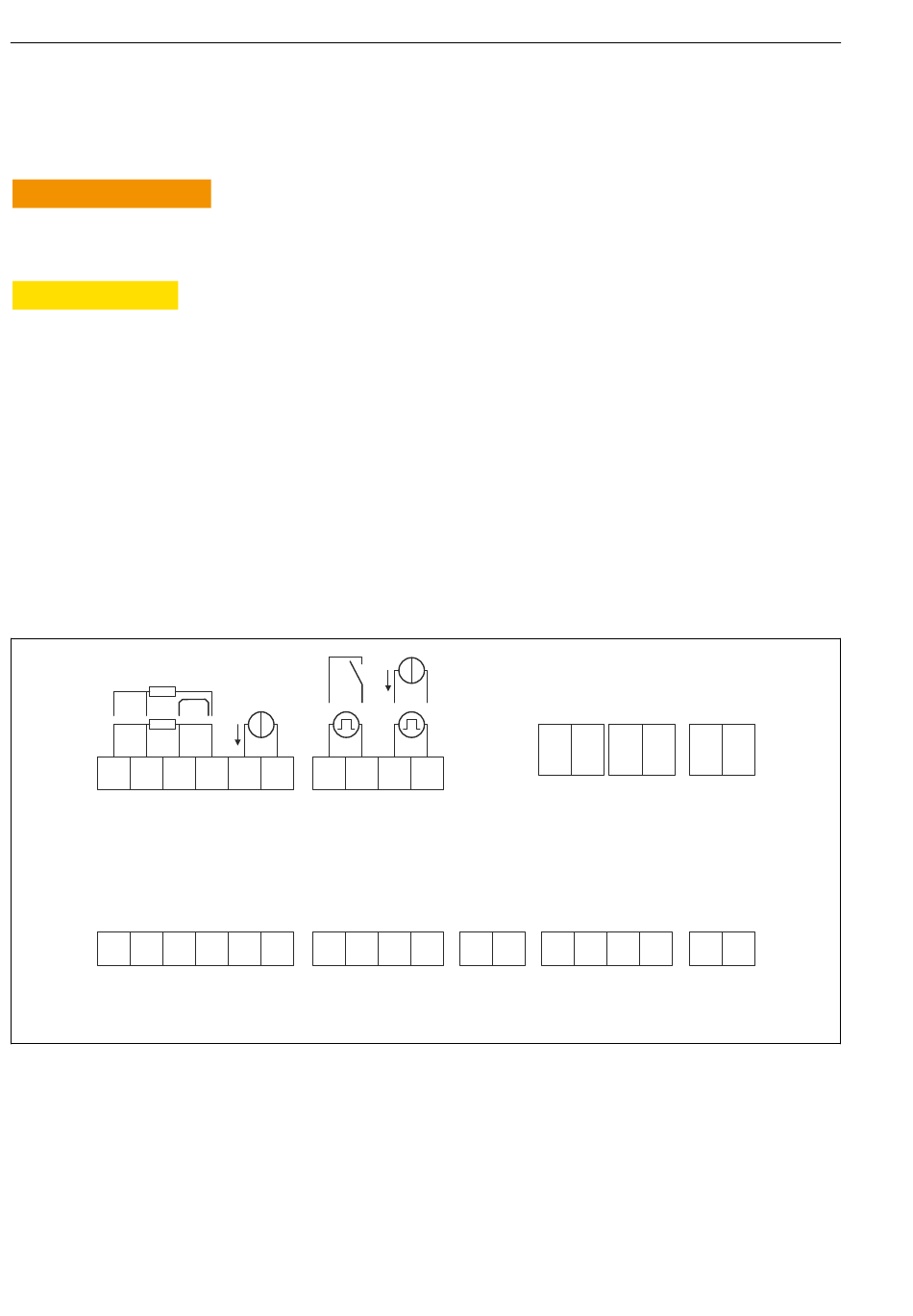

Aansluitschema van het instrument
20
+
+
+
+
U
10 11 50 51
Flow
Pulse or 0/4...20 mA
1+
1-
2+
60 61 62 63
2x Open Col.
I
R
R
13
14
Relay 1 Relay 2 Power
-
1+ 1- 2+ 2-
2-
+
70 71
80 81 82 81
I/Pulse Out
2x Digital In
EngyCal RS33
R
R
L/+N/-
23
24
supply
-
+
90 91
LPS
Endress+Hauser
