2.

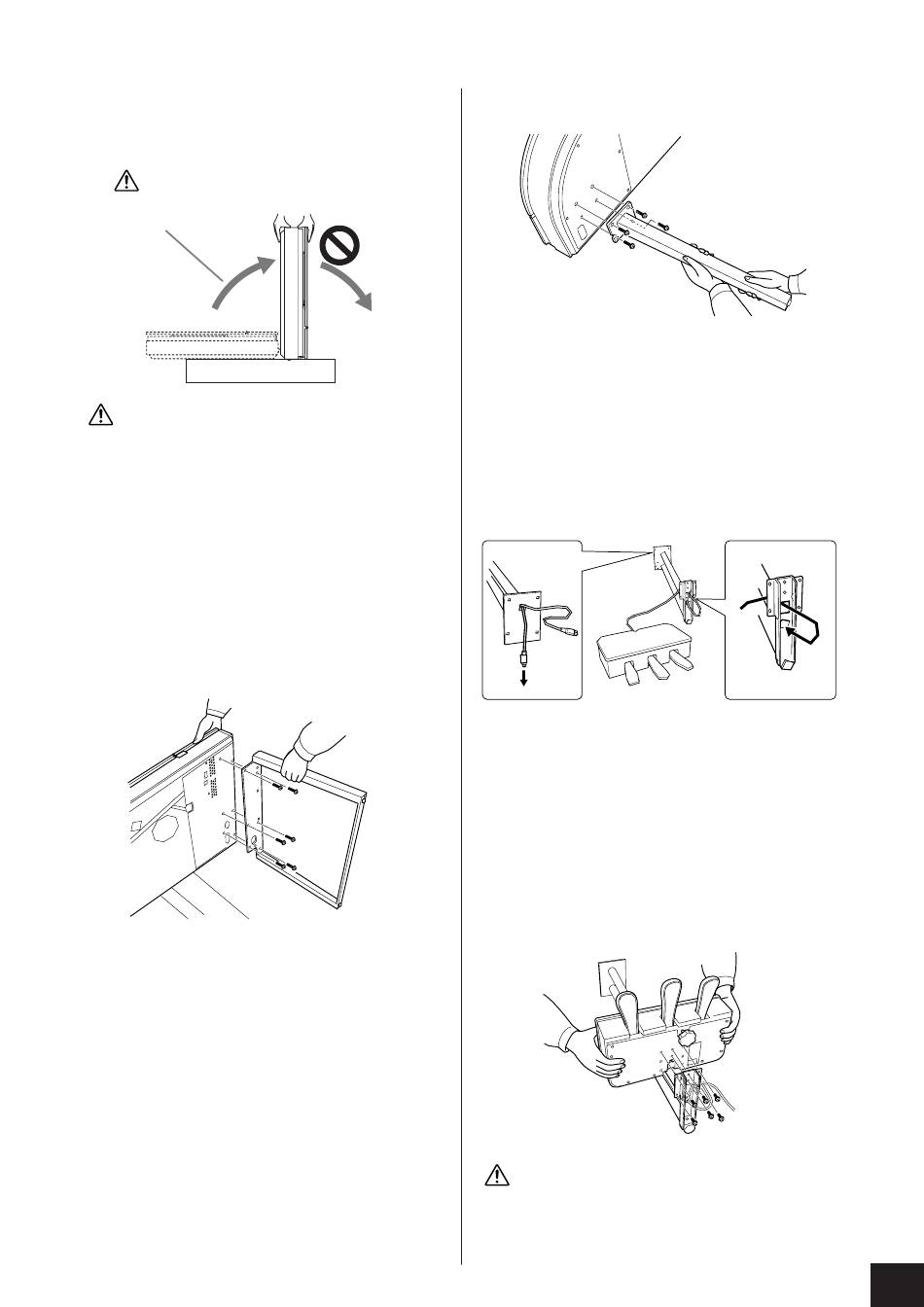

Til A op tot de verticale positie.
2-1
Til A op tot de verticale positie met de zijkant van
het keyboard onder en houd A stevig vast.
LET OP
Laat A niet los voordat u
stap 4 hebt voltooid.
A A
LET OP
Kantel A niet meer dan 90 graden om druk op de
toetsenklep en de klep te vermijden.
3.
Bevestig B.
3-1
Lijn de openingen van A uit met die van B en
houd A en B samen vast.
3-2
Draai de zes korte schroeven (6x20 mm)
handvast, te beginnen met de bovenste opening.
3-3
Haal de schroeven stevig aan.
A
A
4.
Bevestig C.
4-1
Houd C zo dat de inkeping op de beugel zich links
bevindt en lijn de openingen van A dan uit met
die van C.
4-2
Draai de vier korte schroeven (6x20 mm)
handvast, te beginnen met de bovenste opening.
4-3
5.
5-1
5-2
B
B
5-3
Houd E stevig vast om wegglijden te voorkomen.
Montage van de pianostandaard
Haal de schroeven stevig aan.
A
Monteer de pedaalconstructie.
Geleid de pedaalkabel (die aan de achterzijde uit
pedalenconsole E komt) door een opening op de
beugel van D en geleid de kabel dan door de buis.
D
E
E
Lijn de openingen van de onderzijde van E uit
met de openingen van de beugel van D en
bevestig E en D vervolgens door zes kleine
schroeven (4x6 mm) aan te halen. Draai in dit
geval eerst de twee schroeven in het midden en
vervolgens de overige schroeven vast.
Trek aan het einde van de pedaalkabel om
eventuele speling in de beugel van D te
voorkomen.
D D
E
LET OP
H01 Gebruikershandleiding
C C
23
