5 Installatie
5.3.1

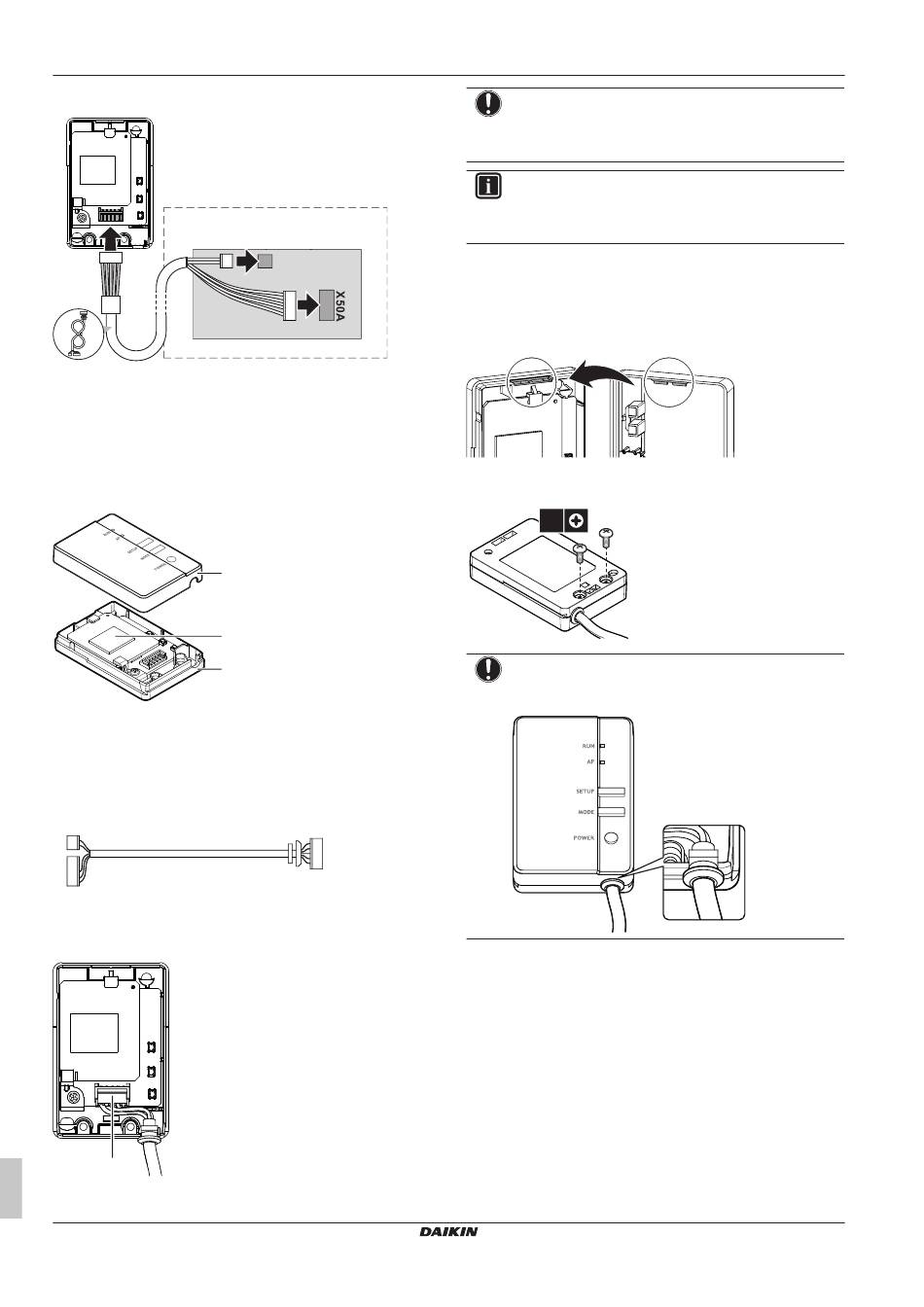

Overzicht van de elektrische verbindingen
a
b
a
Draadloosnetwerkadapter
b
Aansluitkabel
c
Printplaat poort X35A
d
Printplaat poort X50A
e
Printplaat binnenunit
f
Binnenunit
5.3.2
De adapter met de unit verbinden
1 Neem de bovenste behuizing van de onderste behuizing.
a
b
c
a
Bovenste behuizing
b
Adapterprintplaat
c
Onderste behuizing
2 Sluit de connector aan de kant van de binnenunit aan op poort
X35A en X50A van de printplaat van de binnenunit.
3 Sluit de connector aan de kant van de adapter aan op de
adapter.
a
b
a
Connector X35A aan de kant van de binnenunit
b
Connector X50A aan de kant van de binnenunit
c
Connector aan de kant van de adapter
4 Leg de kabel vast en voorzie trekontlasting.
a
a
Connector
Installatiehandleiding
4
f
c
e
X35A
d
c
OPMERKING
Sluit ALTIJD een draadloze afstandsbediening of een
afstandsbediening met draad aan (Voorbeeld: BRC1H,
BRC7), anders zal de onlinecontroller NIET werken.
INFORMATIE
Gebruik de kabelbinder en de kabelbinderbevestiging die
als
toebehoren
werden
trekontlasting langs de kant van de binnenunit te zorgen.
5.4
De adapter sluiten
5.4.1
Om de adapter te sluiten
1 Haak de voorbehuizing in de achterbehuizing.
2 Schroef de twee schroeven erin die u in de zak met accessoires
kunt vinden.
2×
OPMERKING
Controleeer na het sluiten van de adapter of de
aansluitkabel goed is vastgemaakt.
5.5
De adapter bevestigen
Gebruik de houder (toebehoren) van de adapter om deze laatste te
monteren. Er zijn 2 manieren om de houder van de adapter te
monteren:
▪ De houder van de adapter met schroeven op het oppervlak
bevestigen.
▪ De houder van de adapter met dubbelzijdige kleefband op het
oppervlak bevestigen.
meegeleverd
om
voor
BRP069C81+82
Draadloze LAN-verbindingsadapter
4P567679-3F – 2021.07
