3.
Testen uitvoeren met de zwerfkast testkit
1.
Selecteer in de SafetyPAT 3140 het testprogramma "Zwerfkast test"
2.
Sluit de 3-fase testadapter aan op de testcontactdoos (1) van de SafetyPAT 3140
en op de ingaande aansluiting van de zwerfkast (4)
4

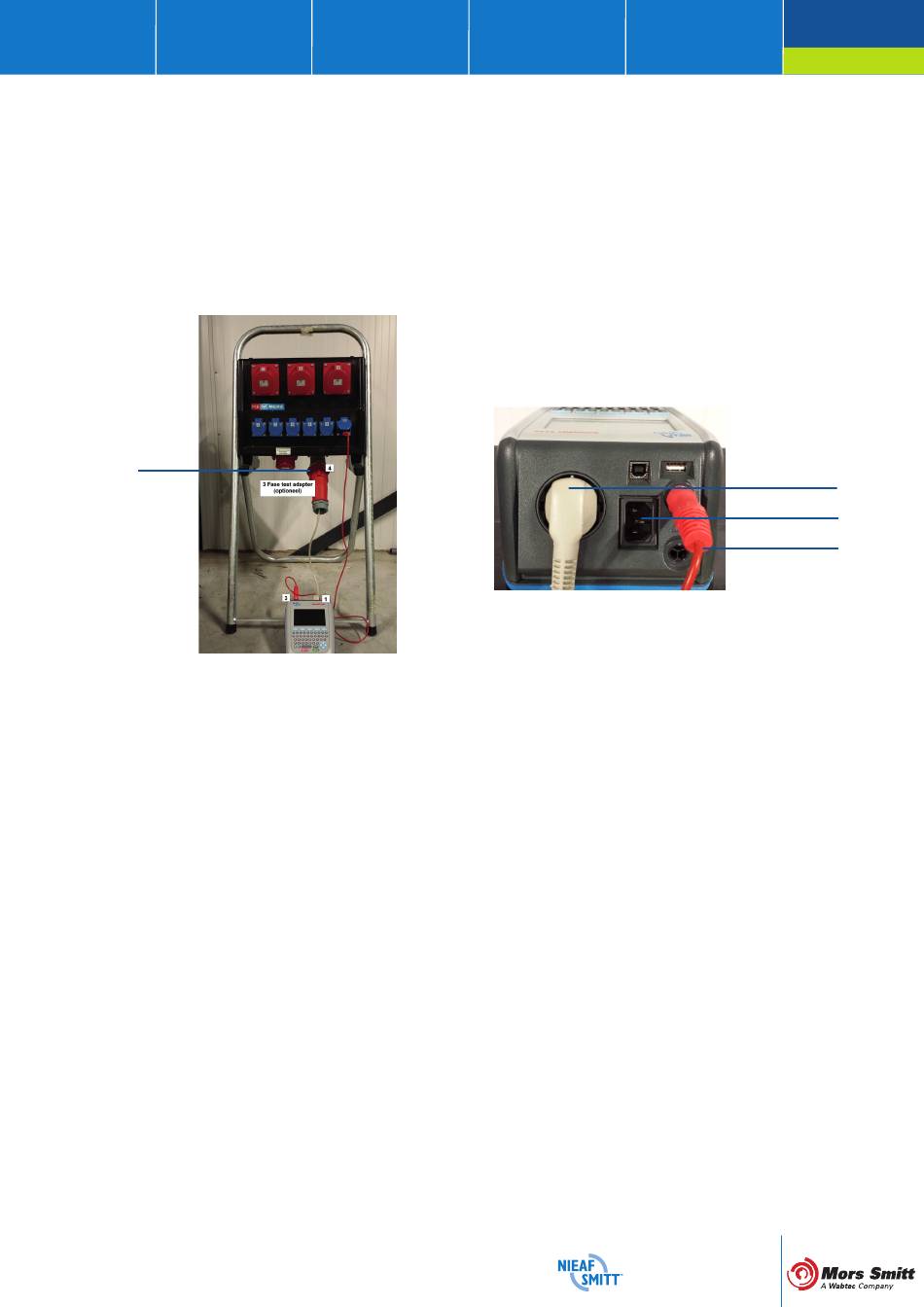

Figuur 2: Zwerfkast aansluiting tbv weerstandbeschermingsleiding test en isolatieweerstandtest.
3.
Plaats op aansluiting 3 het testsnoer en verbind deze met een van de aard
contacten van een van de wandcontactdozen en start de test
4.
Test vervolgens alle overige aardingscontacten door het testsnoer per aansluiting
met het aardcontact te verbinden. Druk per aansluiting op de SafetyPAT 3140 op de
groene knop om de weerstand beschermingsleiding test te doorlopen. Wacht tot de
deeltest is afgelopen voor de pen op het volgende aardpunt aan te sluiten
5.
Indien alle wandcontactdozen (230 V & 400 V) getest zijn, druk op de SafetyPAT
3140 op de F5 knop en kies voor `Test overslaan´ en druk op F4
6.
De isolatieweerstandtest dient slechts eenmalig uitgevoert te worden, druk op de
groene start knop van de SafetyPAT 3140 om de test uit te voeren
7.
De tester geeft vervolgens de melding 'Sluit IEC kabel aan'
5
Nieaf-Smitt is a brand name of Mors Smitt
www.morssmitt.nl
