SSD
De M.2 2280 PCIe SSD verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de zijplaat.
3. Verwijder de
kap (bezel aan de
4. Verwijder het montagekader.
5. Verwijder de ventilatoreenheid.
OPMERKING:
Deze stap is van toepassing op systeemconfiguraties die worden geleverd met een CPU van 80 W.
6. Verwijder de riser-kaart.
7. Verwijder de
harde-schijfeenheid
Over deze taak

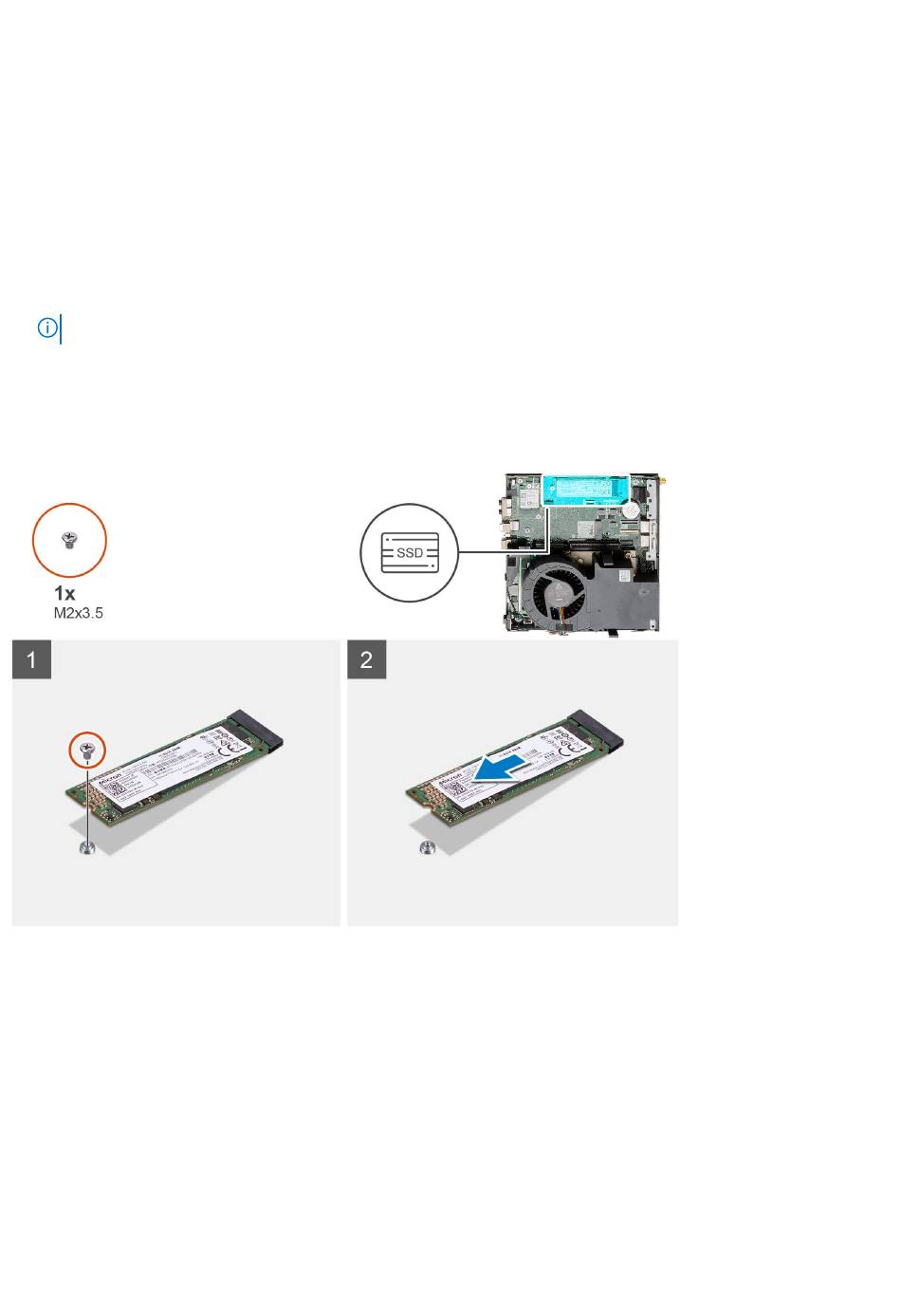

De volgende afbeeldingen geven de locatie van de SSD aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de SSD aan de systeemkaart wordt bevestigd.
2. Schuif en til de SSD uit de systeemkaart.
De M.2 2280 PCIe SSD plaatsen
Vereisten
Als u een component vervangt, dient u het bestaande component te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de installatieprocedure.
52
Demonteren en hermonteren
werken.
zijkant).
