True Food Service Equipment, Inc.
OPTIONELE BEKLEDINGSSET VOOR TCGR /TCGD BAKKERIJVITRINES
INSTALLATIE-INSTRUCTIES

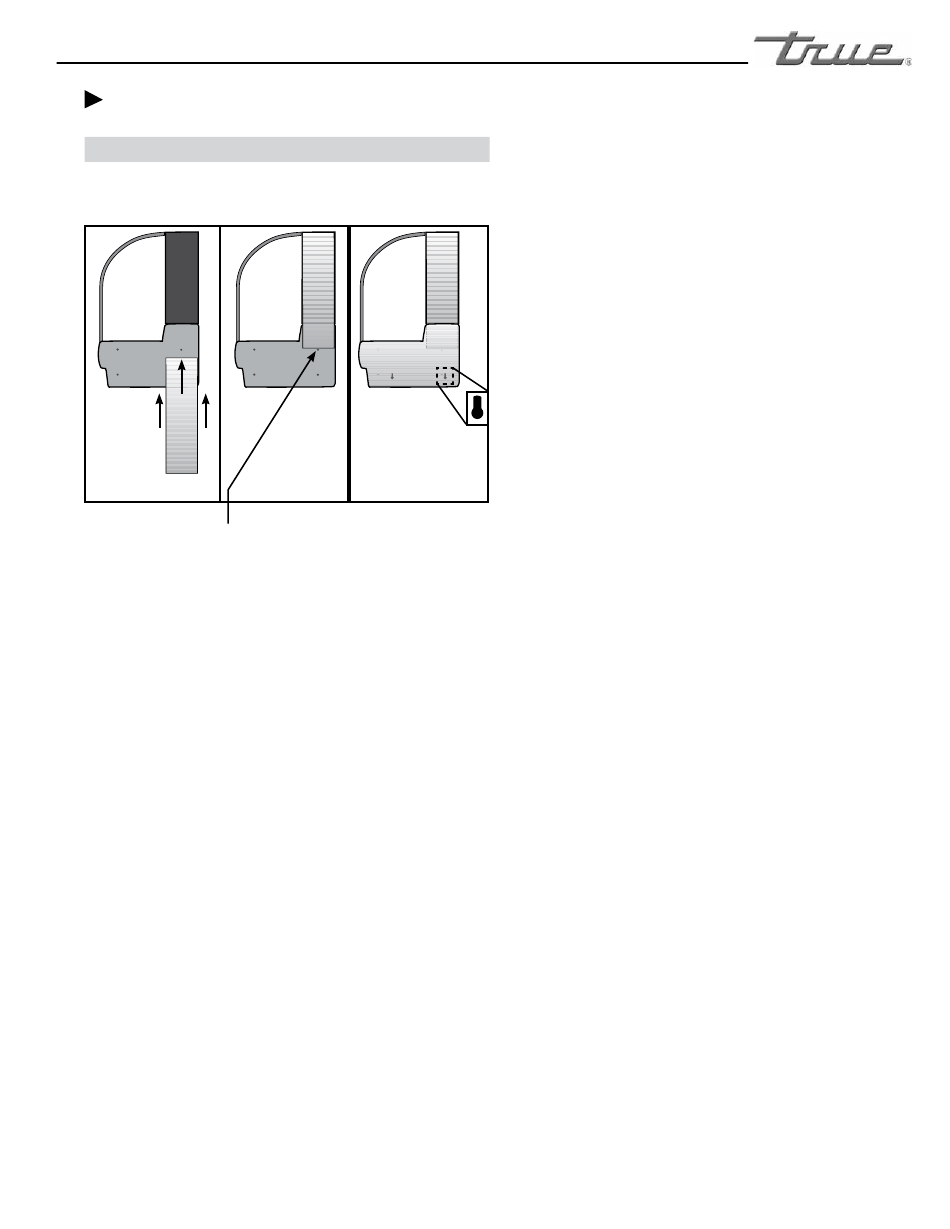

Afbeelding 3
Het bovenstuk
Het bovenstuk
bekleding zal
bekleding zal
in de plastic
op de schroef
groeven schuiven.
rusten.
13
Het onderstuk
bekleding wordt
met vier
schroeven
via de sleutelgaten
In de achterste
deel van het
onderstuk vast
gezet.
............ www.truemfg.com ............
LET OP: Het plaatsen van de onderstukken
houdt de bovenstukken op hun plaats.
STAP 3
Plaatsen van onderstukken (bekleding is
voorgelijmd op zwart plastic paneel). Breng de vier
sleutelgatspleten in beide onderstukken op één lijn
met de vier schroeven aan de zijkant van de kast.
Laat de vier grote sleutelgaten in het onderstuk
over de vier schroeven glijden. Duw het onderstuk
vervolgens aan, om het op de kast te bevestigen.
Zie afb. 1 en 3.
LET OP: Linker en rechter onderstuk zijn
niet hetzelfde. Het grotere deel van het
onderstuk komt op het achterste deel van
de kast. Zoals getoond in afb. 3.
