8.

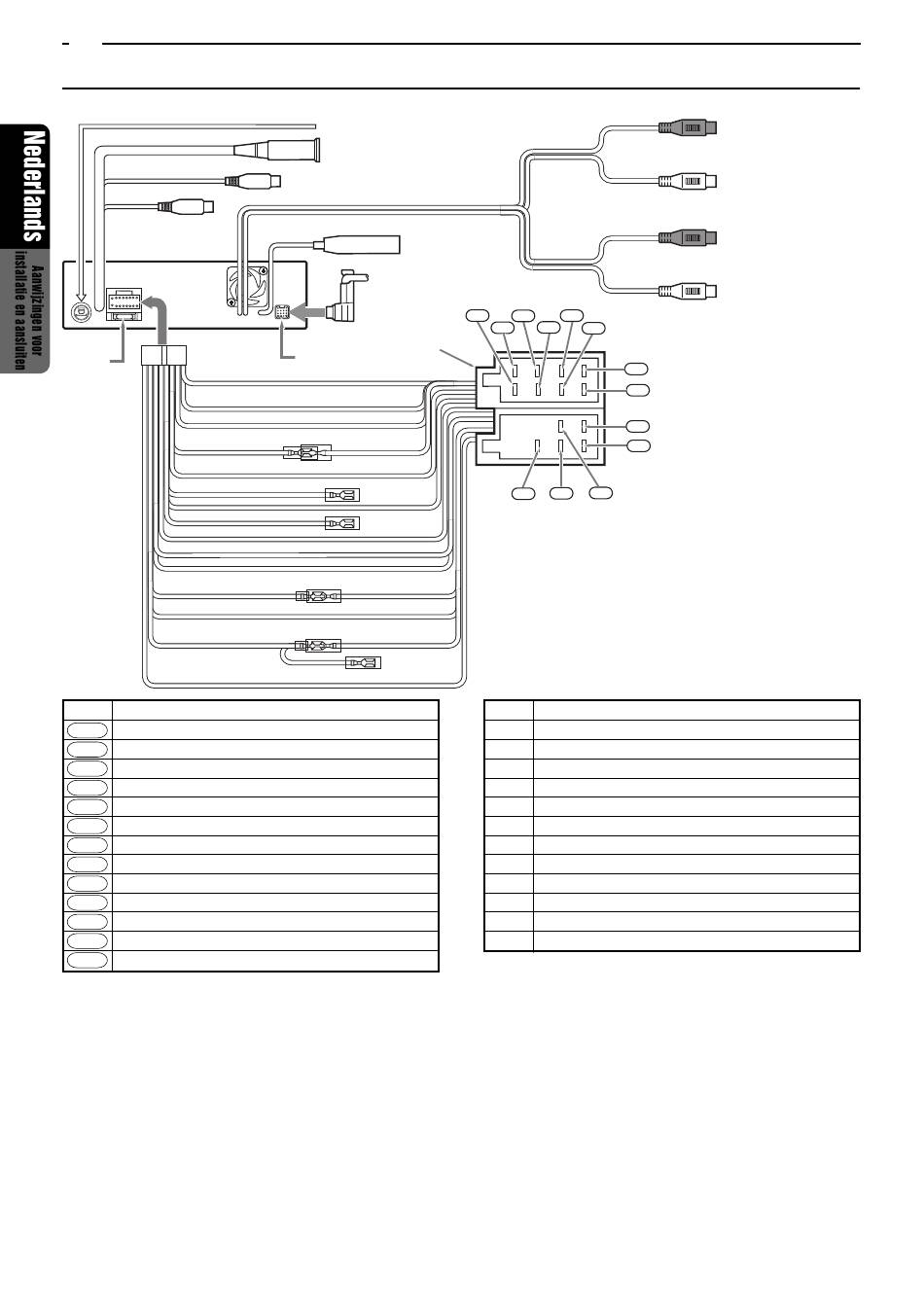

AANSLUITEN
Achteraanzicht hoofdtoestel
3
6
No.
Description
ACHTERAAN RECHTS -
B-1
ACHTERAAN RECHTS +
B-2
VOORAAN RECHTS -
B-3
VOORAAN RECHTS +
B-4
VOORAAN LINKS -
B-5
VOORAAN LINKS +
B-6
ACHTERAAN LINKS -
B-7
ACHTERAAN LINKS +
B-8
+12 V HOOFDSTROOMVOORZIENING (∗2)
A-4
AUTOMATISCHE ANTENNE (∗1)
A-5
VERLICHTING
A-6
+12 V ACCESSOIRE (∗2)
A-7
AARDING
A-8
∗1: Wanneer het toestel in een Volkswagen model 1998 of later wordt gemonteerd, dient u er op te
letten dat de <<Remote>> uitgang onderbroken wordt. Maak de <<blauw/witte>> draad los en
isoleer de uiteinden van dit snoer. Er kan een storing optreden wanneer dit snoer niet wordt
losgemaakt, of wanneer de uiteinden niet worden geïsoleerd.
∗2: In bepaalde voertuigen - Volkswagen/Opel/Vauxhall - is het noodzakelijk om de aansluitingen
voor de accessoire <<Rood>> en de hoofdstroomvoorziening <<Geel>> om te wisselen, om
overbelasting en verlies van het geheugen te voorkomen .
∗3: Aansluiten van de telefoondempingsklem (PHONE MUTE)
Het bij het toestel geleverde snoer moet worden aangesloten op de aangeduide plaats van de ISO-
stekker van het voertuig om de functie "audiodemping voor cellulaire telefoon" te kunnen gebruiken.
∗4: Gebruik de bijgeleverde verlengdraad indien nodig.
∗5: Wanneer u een CCD camera aansluit, moet u zowel de RCA als de 8-pens Mini-DIN videostekker aansluiten.
Opmerking:Ontkoppel eerst de negatieve (-) kabel van de accu voor u aan de installatie begint.
262
VRX653R
∗5
1
2
∗5
!
∗4
4
9
5
∗1
∗3
7
7
@
∗2
∗2
8
Rood
Grijs
Grijs
0
Rood
Zwart
Zwart
B-2
B-3
B-5
B-1
B-4
B-6
B-7
B-8
A-7
A-8
A-4
A-6
A-5
No.
1
NAVI/CCD-terminal
2
RGB-ingang
3
VIDEO-ingang (voor TV - tuner)
4
Radioantenne-stekker (*4)
5
CeNET-terminal
6
Zekering (15A)
7
Stroomdraad telefoondemping (Bruin)
8
Reserve aansluiting (Geel)
9
ISO STEKKER
0
4-KANAALS AUDIO-UITGANG
!
DVD/enz. INPUT (voor DVD-wisselaar enz.)
@
Handrem (lichtgroen)
Vooraan rechts
Wit
Vooraan links
Achteraan rechts
Wit
Achteraan links
Description
