Elektrische aansluiting
LET OP
‣
ESD - elektrostatische ontlading. Bescherm klemmen tegen elektrostatische ontlading.
Indien dit niet wordt aangehouden kunnen onderdelen van de elektronica onherstelbaar
worden beschadigd.
5.3
Aansluiten van de sensorkabels
5.3.1
Aansluiten op insteekklemmen
A
10

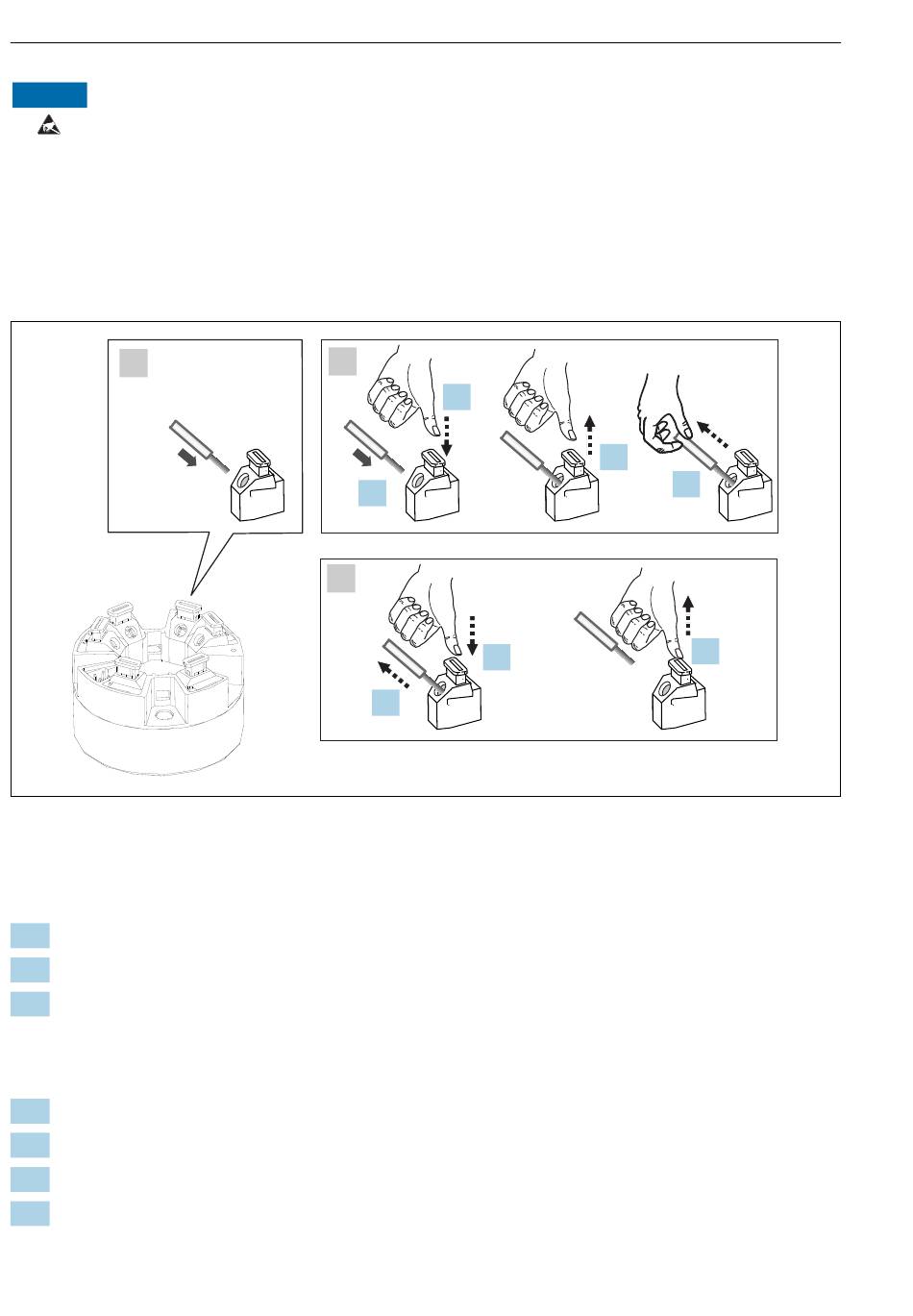

Insteekklemverbinding, aan de hand van het voorbeeld van een koptransmitter
Fig. A, massieve ader:
1.
Aderuiteinde strippen. Min. striplengte 10 mm (0,39 in).
2.
Plaats het aderuiteinde in de klem.
3.
Trek voorzichtig aan de ader om te controleren of deze correct is aangesloten. Herhaal
vanaf stap 1 indien nodig.
Fig. B, soepele ader zonder adereindhuls:
1.
Aderuiteinde strippen. Min. striplengte 10 mm (0,39 in).
2.
Druk de openingshendel naar beneden.
3.
Plaats het aderuiteinde in de klem.
4.
Laat de openingshendel los.
20
B
2.
3.
C
1.
2.
iTEMP TMT71, TMT72
4.
5.
3.
Endress+Hauser
A0039468
