8022679/1BD4/2021-05-27 | SICK
Wijzigingen en correcties voorbehouden

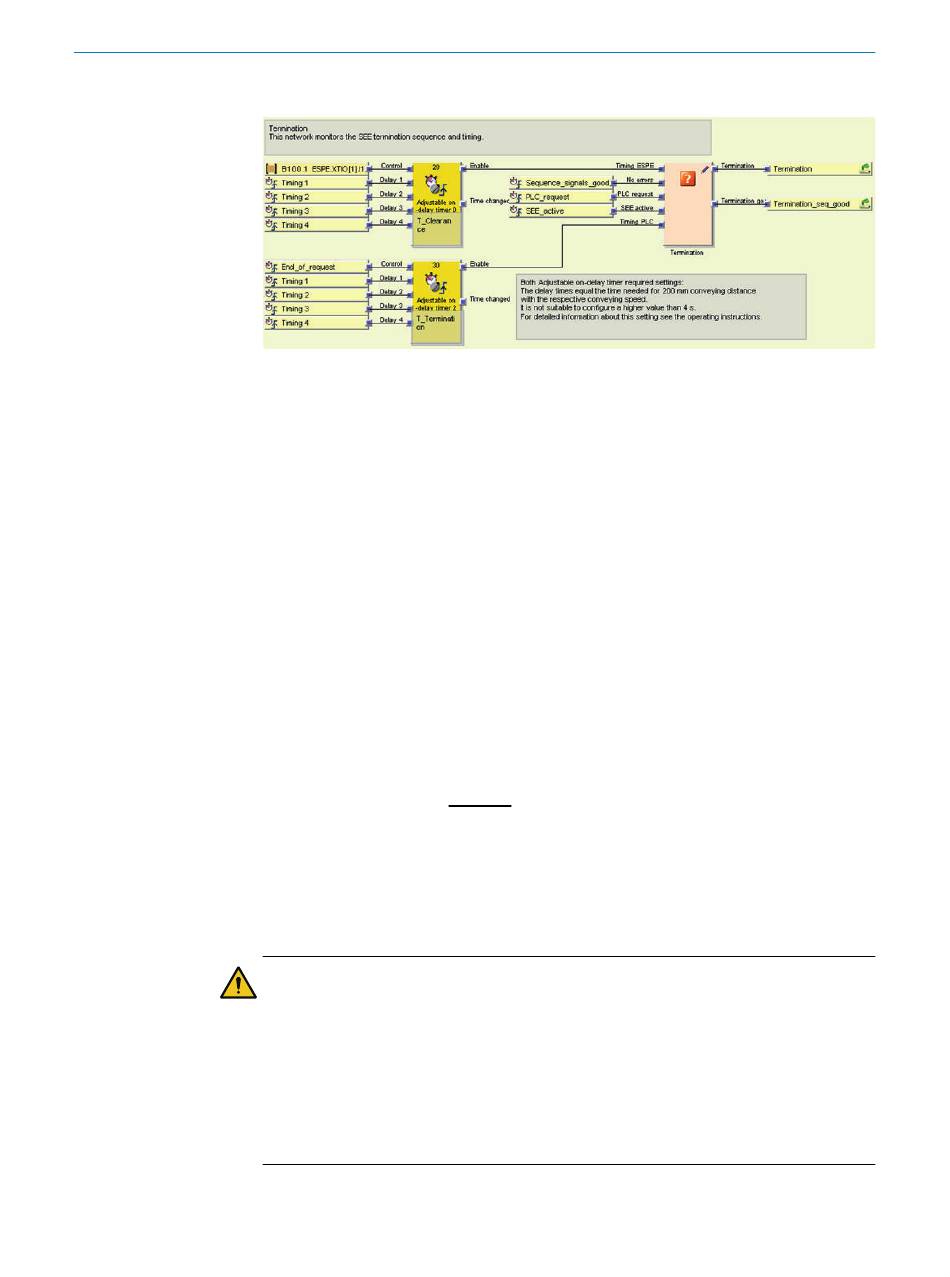

Netwerk 'Termination'
Afbeelding 5: Netwerk 'Termination'
Dit netwerk omvat de twee functieblokken Adjustable on-delay timer. Afhankelijk van de
applicatie kunnen tot vier verschillende tijden voor verschillende transportsnelheden
worden ingesteld. Deze tijden kunnen worden geselecteerd met de optionele Timing Set
Selection,
zie "Interfaces en signalen", pagina
hoeft alleen de parameter On delay time 1 te worden geconfigureerd.
De in het bovenste functieblok ingestelde inschakelvertragingstijd is de tijd waarnaar
de overbruggingsfunctie wordt beëindigd als het veiligheidsveld van het contactloze
veiligheidssysteem type 4 weer vrij is geworden.
De inschakelvertragingstijd die in het bovenste functieblok wordt geconfigureerd, corre‐
leert ook met de getolereerde leemtes tussen de getransporteerde materialen.
De inschakelvertragingstijd die in het onderste functieblok wordt geconfigureerd is
de tijd, waarna de overbruggingsfunctie wordt beëindigd nadat de aanvraag van de
overkoepelende controller eindigt.
Configuratie-instructie:
De te configureren tijdvertragingen komen overeen met de voor 200 mm transporttra‐
ject benodigde tijd met de bijbehorende transportsnelheid. Er mag geen waarde hoger
T
= T
=
dan 4 seconden worden geconfigureerd.
clearance
termination
Tclearance komt overeen met de vastgelegde tijdvertraging na het vrijkomen van het
veiligheidssysteem totdat de overbruggingsfunctie wordt beëindigd.
De tijdvertraging voor het onderste functieblok kan gereduceerd of zelfs gedeactiveerd
worden (geconfigureerde tijd = 0) als een snellere reactie op het einde van de aanvraag
door het centrale controllersysteem gewenst is.
WAARSCHUWING
Ernstig letsel mogelijk door onbetrouwbare detectie van personen.
Het bewaken van de transportafstand van 200 mm na het vrijgeven van het veilig‐
heidsveld van het contactloze veiligheidssysteem type 4 zorgt ervoor dat tussen de
getransporteerde materialen een afstand groter dan 200 mm niet wordt getolereerd.
Het bewaken van een traject van 200 mm na het einde van het aanvragen van de
overbruggingsfunctie zorgt ervoor dat personen worden herkend die zich tussen of
achter de getransporteerde materialen bevinden.
De berekening van T
clearance
24. Als deze functie niet wordt gebruikt,
0,2 m
V conveyor
en T
is veiligheidsrelevant.
termination
G E B R U I K S A A N W I J Z I N G | Safe Entry Exit - Flexi Soft
7
CONFIGURATIE
31
