7.2
Startscherm
2
4
1
8

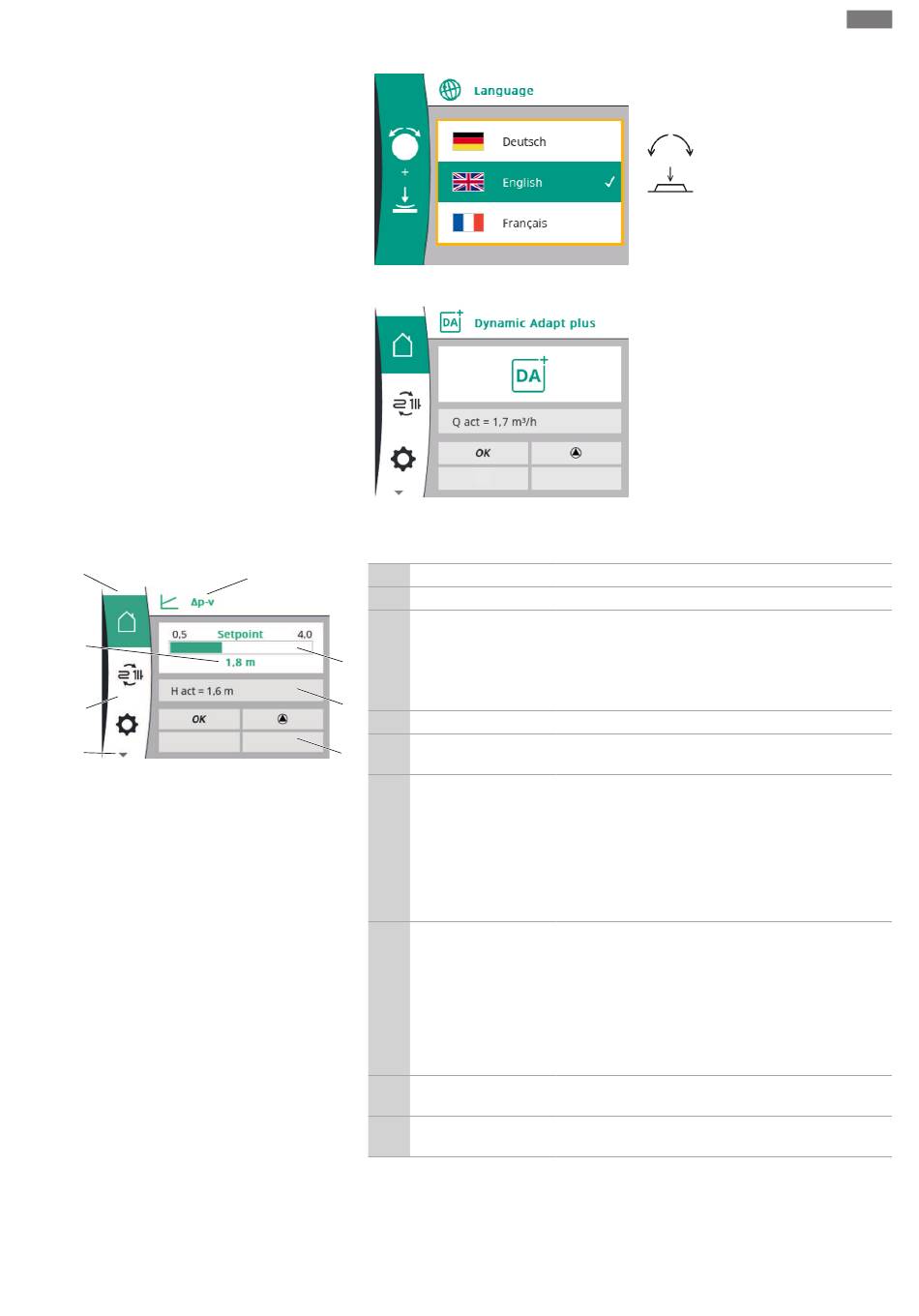

Fig. 7: Startscherm
7.2.1
Statusbereik (2)
Inbouw- en bedieningsvoorschriften Wilo-Stratos PICO
Bediening van de pomp
Het startscherm geeft de huidige instellingen/toestand van de pomp in bedrijf (voor-
beeldinstelling) aan.
3
Pos.
Omschrijving
1.
Hoofdmenubereik
2.
Statusbereik:
fout-, waarschuwing-
of procesinformatie-
5
weergave
6
3.
Koptekst
4.
Gewenste waarde-
7
weergaveveld
5.
Gewenste waarde-
editor
6.
Bedrijfsgegevens en
meetwaardebereik
7.
Actieve invloeden
8.
' = andere menu's
beschikbaar
Links boven het hoofdmenubereik bevindt zich het statusbereik (2).
Wanneer een status actief is, kunnen statusmenu-items in het hoofdmenu worden
weergegeven en gekozen.
Draaien van de bedieningsknop naar het statusbereik geeft de actieve status aan.
Terwijl het menu voor de taalkeuze
wordt weergegeven, loopt de pomp in
fabrieksinstelling.
Taal selecteren +
Taal ingesteld ✓
Na de taalkeuze wisselt de weergave
naar het startscherm (fabrieksinstelling
= Dynamic Adapt plus) en de pomp is via
het hoofdmenu bedienbaar.
Verklaring
Selectie verschillende hoofdmenu's
Kleuren geven de huidige status van de pomp aan:
ƒ
Blauw: een lopend proces (bijv. ontluchting)
ƒ
Geel: waarschuwing (bijv. overtemperatuur)
ƒ
Rood: storing (bijv. kortsluiting)
ƒ
Wit: normaal bedrijf
Weergave van de ingestelde regelingsmodus
Weergave van de actueel ingestelde gewenste waarde
De gewenste waarde-editor wordt door indrukken van
de bedieningsknop geactiveerd (geel kader) en er is
een waardeverandering door draaien van de bedie-
ningsknop mogelijk. Door de knop nogmaals in te
drukken wordt de waarde bevestigd. Bij het maken van
instellingen met behulp van de instellingsassistent kan
hier een offsetwaarde tussen 80% en 170% van de
bepaalde gewenste waarde worden ingevoerd.
Wisselende weergave van actuele bedrijfsgegevens en
meetwaarden
ƒ
Opvoerhoogte H
ƒ
Debiet Q
ƒ
Toerental n
ƒ
Verbruik P
ƒ
Energieverbruik W,
gecumuleerd sinds inbedrijfname of resetten
Weergave van invloeden op het ingestelde regelbedrijf
(zie tabel 'Actieve invloeden')
Verdere hoofdmenu-items zijn beschikbaar door aan
de bedieningsknop te draaien.
