NSTALLATIE VAN
1.
Schakel de PC uit en trek alle stroomkabels los.
2.
Zie de gebruikershandleiding van de PC voor informatie over het openen van de kast.
3. Zoek een lege nis, schuif het station in de nis en schroef het station vast met 4 schroeven.
4.
Sluit een Serial ATA datakabel aan op de primaire of secundaire ATA-poort op het
moederbord of op de PCI-kaart van de PC.
5. Sluit het andere uiteinde van de Serial ATA datakabel aan op het station.
LET OP:
De volgorde van de pinnen van een Serial ATA datakabel moet
overeenkomen met de die in de volgende afbeelding.
6.
(Optie) Het kan eventueel nodig zijn een 4-pins Serial ATA verloopstuk te gebruiken.
Dit is afhankelijk van de stroomstekkers van de voeding in uw PC. Als een verloopstuk
nodig is, sluit u deze 4-pins Serial ATA verloopstekker aan op de 4-pins stroomstekker
van de voeding.
7.
Sluit de Serial ATA stroomstekker aan op de stroomaansluiting aan de achterkant van het
station.
LET OP:
De Serial ATA stroomstekker is groter dan de Serial ATA
datakabelstekker. De volgorde van de pinnen van de Serial ATA stroomstekker
moet overeenkomen met die in de volgende afbeelding.
8.
Sluit de PC-kast en sluit de stroomkabels weer aan.

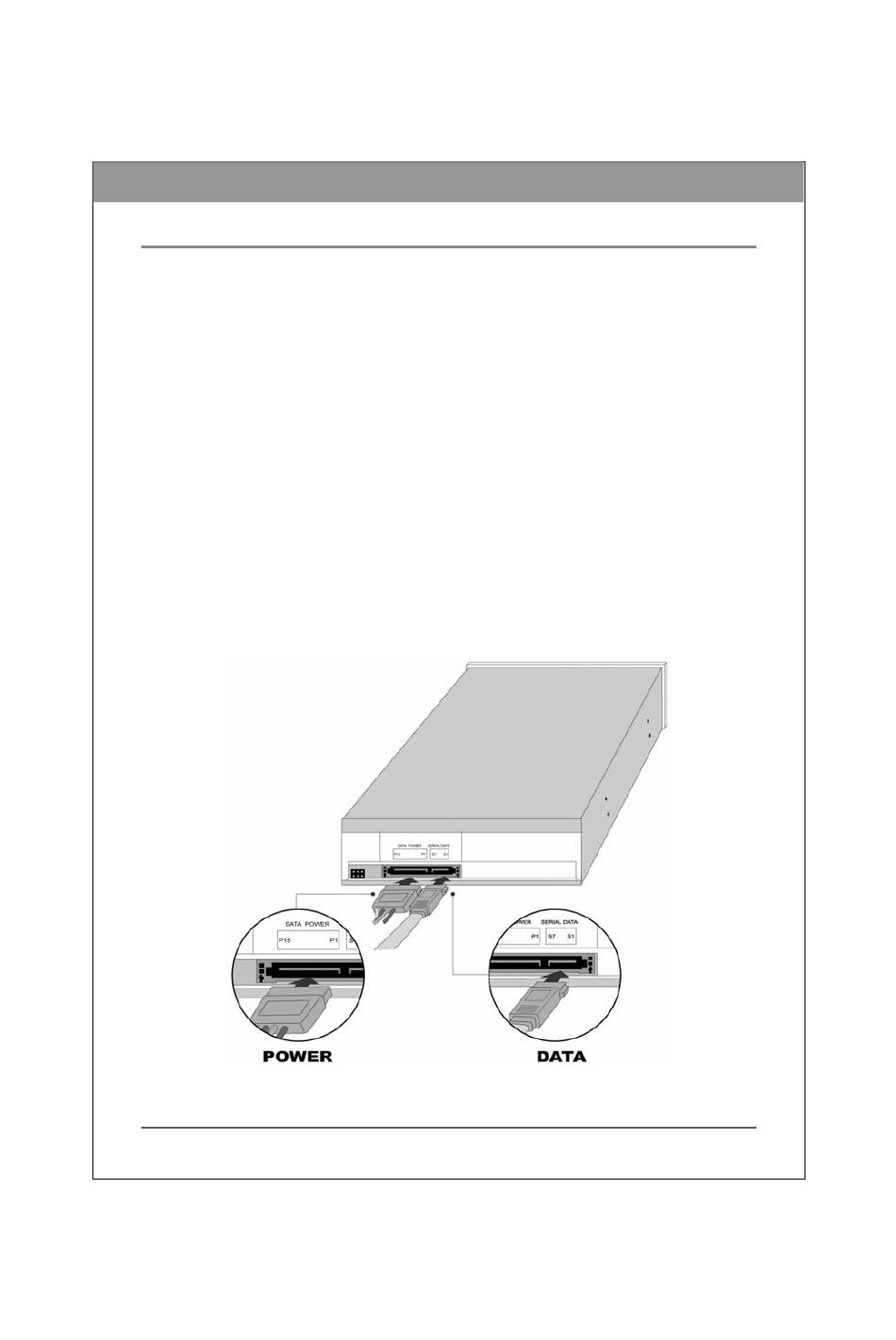

Afbeelding: Achterkant van een Serial ATA-station
S
ATA-
ERIAL
STATIONS
15
NEDERLANDS
