Installatie
Geschikte dikte van het tankdak:
Doorstraalde materiaal
DC / ε
r
1)
Optimale dikte
1)
Andere mogelijke waarden voor de dikte zijn veelvouden van de genoemde waarden (bijv. voor PE: 7,6 mm (0.3
in), 11,4 mm (0.45 in)
6.4
Installatie in stilling well
7
Installatie in stilling well
1

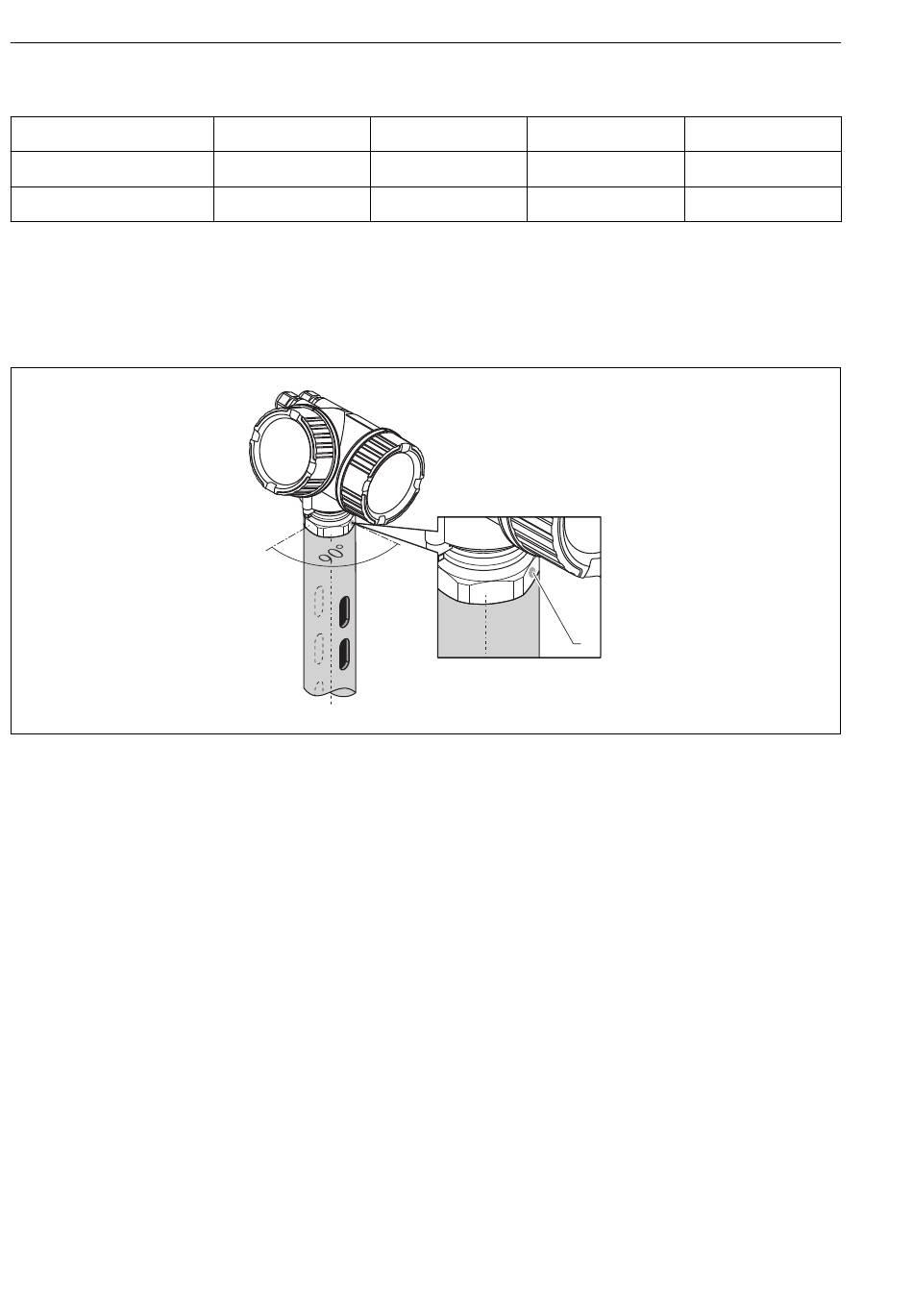

Markering voor antenne-uitlijning
• Voor hoornantenne: lijn de markering uit op de sleuven van de stilling well.
• Metingen kunnen zonder problemen worden uitgevoerd via een open kogelafsluiter met
volledige doorlaat.
• Na de montage, kan de behuizing 350° worden gedraaid voor toegang tot het display en het
aansluitcompartiment → 28.
6.4.1
Aanbevelingen voor de stilling well
• Metaal (geen emaille coating; kunststof op aanvraag).
• Constante diameter.
• Diameter van stilling well niet groter dan de antennediameter.
• Diameterverschil tussen hoornantenne en binnendiameter van de stilling well zo klein
mogelijk.
• Lasnaad zo glad mogelijk op dezelfde as als de sleuven.
• Offset sleuven 180° (geen 90°).
• Sleufbreedte of diameter gaten max. 1/10 van buisdiameter, ontbraamd. Lengte en aantal
hebben geen invloed op de meting.
26
PE
2,3
3,8 mm (0,15 in)
4,0 mm (0,16 in)
Micropilot FMR50 FOUNDATION Fieldbus
PTFE
PP
2,1
2,3
3,8 mm (0,15 in)
1
Perspex
3,1
3,3 mm (0,13 in)
A0016841
