ELEKTRISCHE INSTALLATIE
Seriële verbinding
De modules kunnen serieel worden ver-
•
bonden om het gewenste voltage te be-
reiken.
De spanning van iedere module in de se-
•
rie moet hetzelfde zijn.
80% van het maximale systeemvoltage
•
niet overschrijden.
Het maximale aantal aangesloten modu-
•
les kan worden bepaald aan de hand van
de max. systeemvoltage, de 125% veilig-
heidsfactor en de Voc van de module - die
in de productspecificaties kunnen worden
nageslagen.
Maximum aantal zonnepanelen in serie:
•
LGxxxS1y-L4,
-
maximum 20 zonnepanelen
LGxxxN1y-G4,
-
maximum 20 zonnepanelen
LGxxxN1y-G4,
-
maximum 19 zonnepanelen

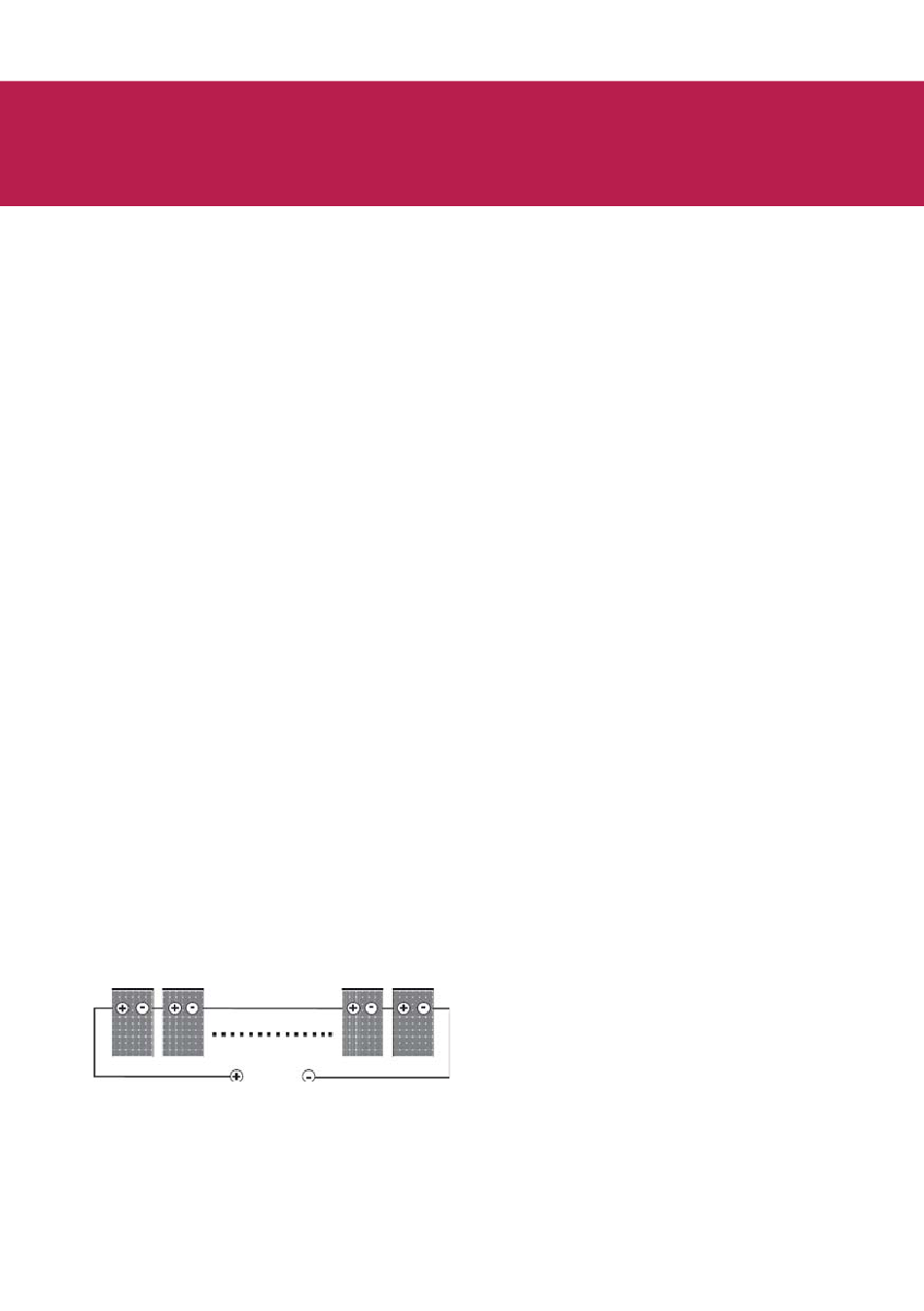

Seriële verbinding voor meer voltage
10
xxx
=
280...300
xxx
=
280...300
xxx
=
305...320
Parallelle verbinding
De modules kunnen parallel worden ge-
•
combineerd om de gewenste spanning te
bereiken.
Als de modules parallel verbonden wor-
•
den is de totale spanning gelijk aan de
som van de spanningen van ieder mo-
dule.
Het voltage van ieder parallel verbonden
•
module moet gelijk zijn.
Als meerdere strengen modules parallel
•
worden geschakeld, dan moet iedere
streng of module worden gezekerd voor
het combineren met andere strengen.
Bypass-diodes zijn standaardmatig geïn-
•
stalleerd.
Raadpleeg de plaatselijke regelgeving
•
voor aanvullende vereisten aan zekeringen
en beperkingen aan het maximale aantal
modules dat parallel geschakeld mag wor-
den.
Het maximale aantal strengen zonder
•
passende maatregelen, d.w.z. 20 A zeke-
ring en/of blokkerende diode: 1 streng
De parallelle configuratie wordt niet be-
perkt indien de juiste maatregelen om
omkeerstromen te blokkeren worden ge-
nomen, zoals zekeringen voor het beveili-
gen van de modules en kabels tegen
overspanning en/of blokkerende diodes
om een ongelijk voltage te vermijden.
