Inbouw- en bedieningsvoorschriften Wilo-CronoNorm-NL, NLG

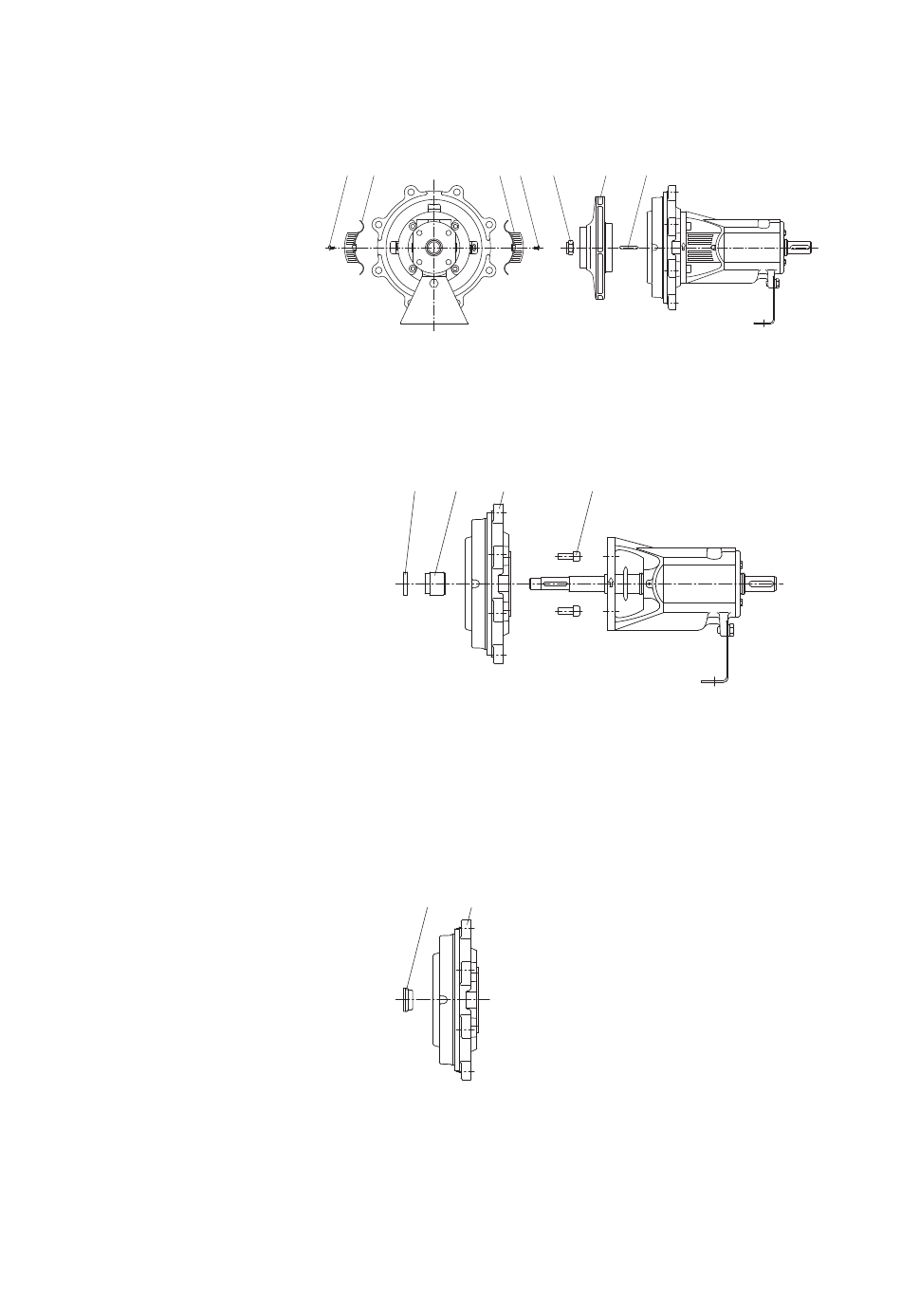

Zie afb. 18:
• Zeskantschroeven 7.2 losdraaien en beschermrooster 7.1 verwijderen.
• Waaiermoer 2.2 losdraaien.
• Waaier 2.1 en vlakke spie 3.2 verwijderen.
7.2
7.1
7.1
Afb. 18: Inschuifeenheid
Uitvoering met mechanische afdichting:
9.2
9.1
10
Afb. 19: Uitvoering met mechanische afdichting
Zie afb. 19:
• Afstandsring 9.2 eraf halen.
• Het draaiende deel van de mechanische afdichting 9.1 verwijderen.
• De inbusschroeven 15 losdraaien en het huisdeksel 10 verwijderen.
Zie afb. 20:
• Het stationaire deel van de mechanische afdichting 9.1 verwijderen.
9.1
10
Afb. 20: Huisdeksel, mechanische afdichting
7.2
2.2
2.1
3.2
15
