Lokale bedrading
Een hoofdschakelaar of een andere manier om te
onderbreken, met een contactscheiding in alle polen,
moet voorzien zijn in de vaste bedrading in overeen-
stemming met de toepasselijke lokale en nationale
wetgeving.
De bedrading ter plaatse en de montage van de
componenten moeten worden uitgevoerd door een
erkend elektricien en in overeenstemming zijn met de
geldende Europese en nationale reglementeringen.
De bedrading ter plaatse moet worden uitgevoerd in
overeenstemming met het bedradingsschema dat met
de unit is meegeleverd en met de onderstaande
instructies.
De tank voor warm water voor huishoudelijk gebruik
moet via de binnenunit worden geaard.
Vereisten voor voedingscircuit en voedingskabel
Gebruik een afzonderlijk voedingscircuit. Deel dus
nooit een voeding met een ander apparaat.
Gebruik
dezelfde
buitenunit, binnenunit, backupverwarming en tank
voor warm water voor huishoudelijk gebruik.
Voor vereisten en specificaties van de kabels, zie "Lokale bedrading"
in de montagehandleiding van de binnenunit die bij de EKHBH/X-unit
is geleverd.
LET OP
Kies de voedingskabel op basis van de desbetreffende
lokale en nationale voorschriften.
Thermistorkabel
De afstand tussen de thermistorkabel en de voedingskabel moet
altijd minstens 5 cm bedragen om elektromagnetische storingen in
de thermistorkabel te voorkomen.
Montagehandleiding
4
specifieke
voeding
voor
de
Procedure voor EKHWS*V3
Schakel de voeding uit voordat u aansluitingen uitvoert.
Aansluitingen uit te voeren in de elektriciteitskast van de tank
voor warm water voor huishoudelijk gebruik

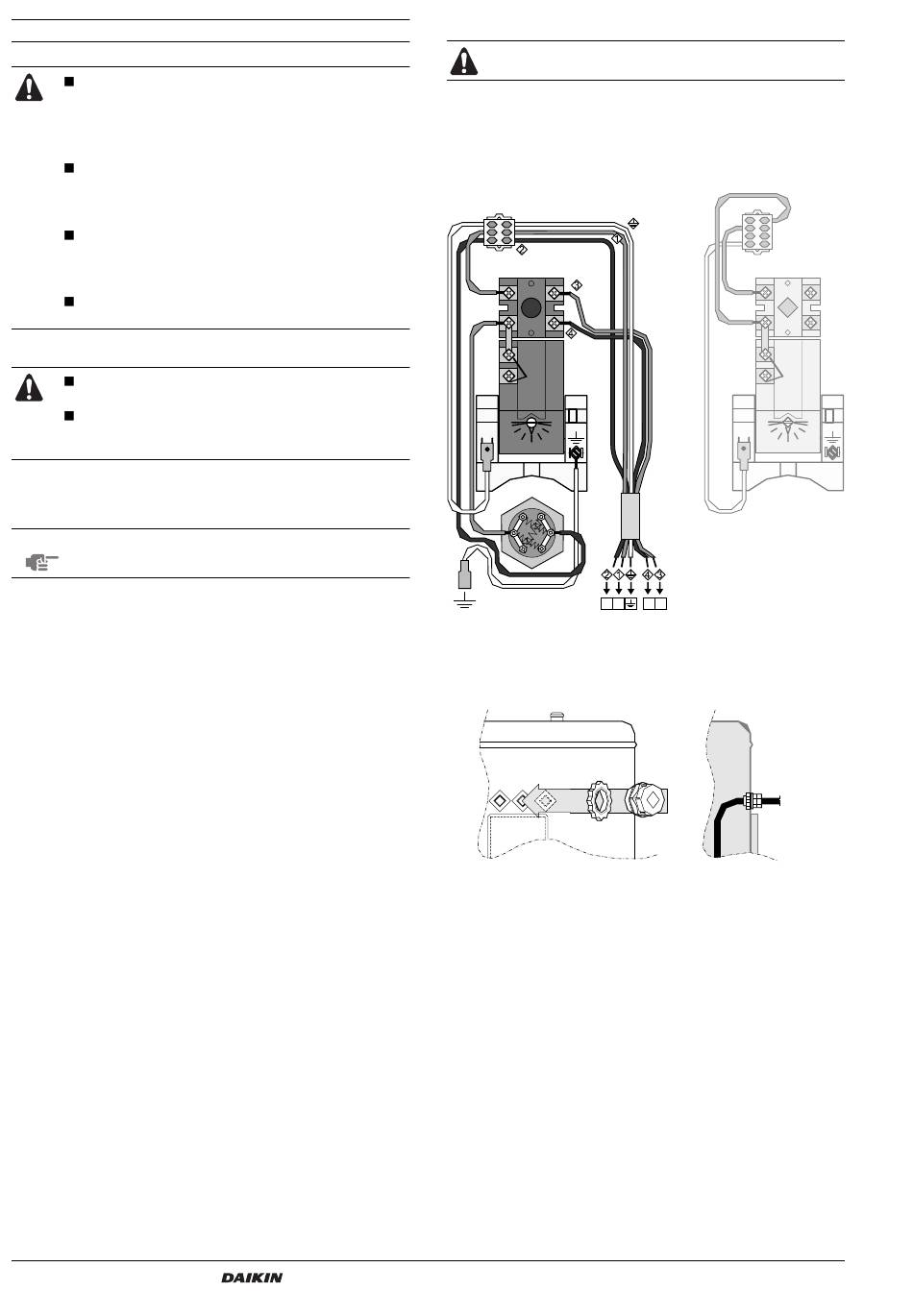

1
Sluit de voeding van de boosterverwarming en de thermische
beveiligingskabel
aan
bedradingsschema.
BRN
1
3
BLK
2
4
BRN
2
X4M
2
1
BLK
Zwart
2
Zorg voor trekontlasting van de kabel door de PG-nippel en de
PG-moer juist te gebruiken (gemonteerd op de tank voor warm
water voor huishoudelijk gebruik).
Aansluitingen uit te voeren in de schakelkast van de binnenunit
3
Monteer het voorbedrade schakelcontact (K3M), de stroom-
onderbreker (F2B) en de klemmenstroken (X3M, X4M). Het
schakelcontact moet worden bevestigd met de 2 bijgeleverde
contactorschroeven en de klemmenstroken moeten worden
bevestigd met de 2x 2 bijgeleverde tapschroeven.
4
Steek de stekker van het schakelcontact K3M in de aansluiting
X13A op de printplaat.
5
Steek de stekker van de thermistorkabel in de aansluiting X9A
op de printplaat.
6
Sluit de voorbedrade aardkabels van de klemmenstrook X3M en
X4M aan op de aardschroef.
7
Sluit de voedings- en thermische beveiligingskabel (lokale
levering) van de boosterverwarming aan op klem X4M aarding,
1, 2, en X2M 13, 14.
8
Sluit de voedingskabel van de boosterverwarming aan op de
klemmenstrook X3M.
Tank voor warm water voor huishoudelijk gebruik voor lucht-water-warmtepompsysteem
zoals
afgebeeld
in
onderstaand
BRN
1
3
BRN
2
4
13
14
X2M
BRN
Bruin
EKHWS150~300A3V3 + EKHWS200+300A3Z2
4PW42336-1
