4
Installatie
Voor meer installatie over het monteren van de sensor, zie de beknopte
sensorhandleiding → 3
4.1
Verdraaien van de transmitterbehuizing

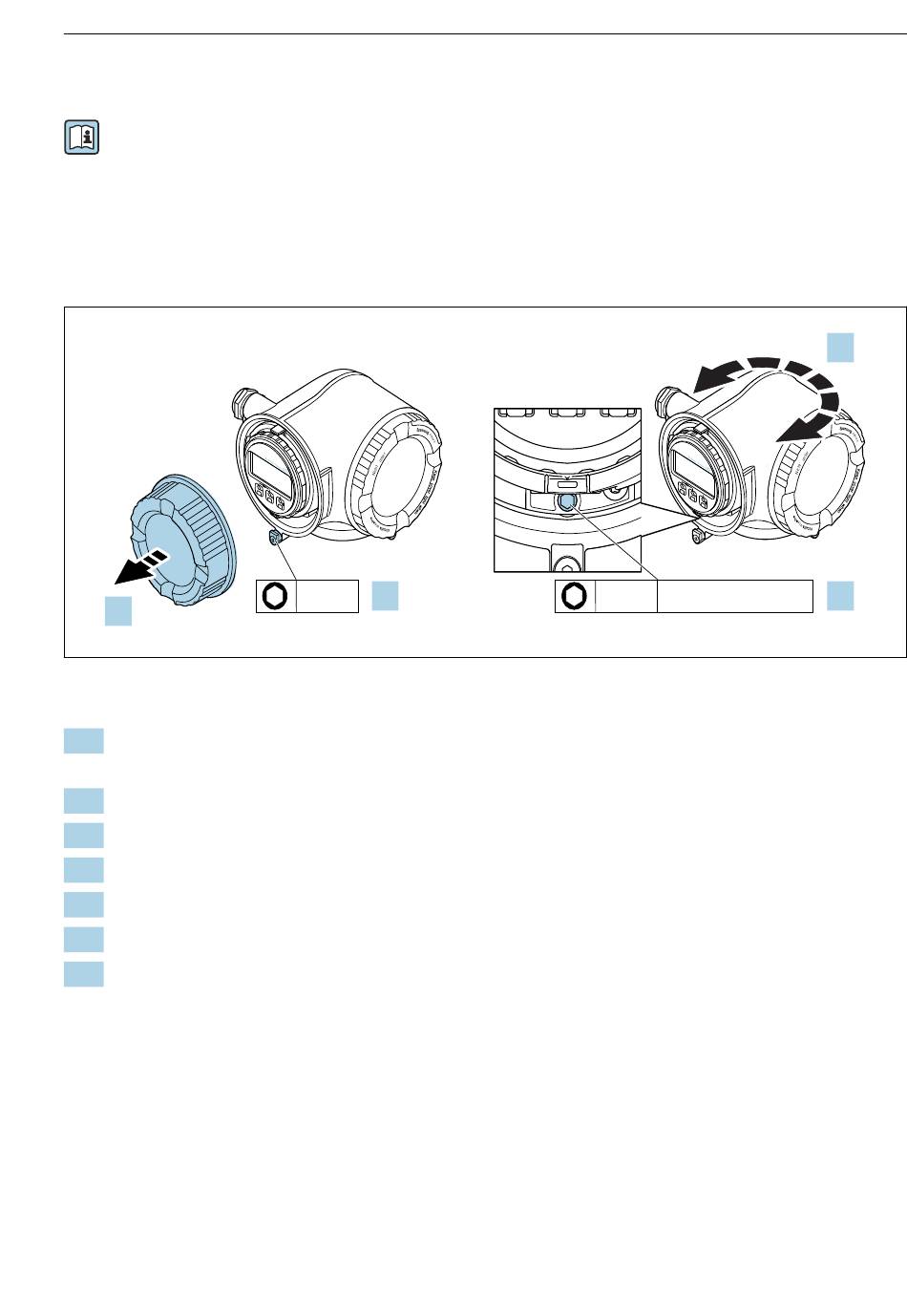

De transmitterbehuizing kan worden verdraaid voor eenvoudiger toegang tot het
aansluitcompartiment of de displaymodule.
2.
1
Niet-Ex-behuizing
1.
Afhankelijk van de instrumentversie: maak de borgklem van het deksel van het
aansluitcompartiment los.
2.
Schroef het deksel van het aansluitcompartiment los.
3.
Maak de borgschroef los.
4.
Draai de behuizing in de gewenste positie.
5.
Maak de borgschroef vast.
6.
Schroef het deksel van het aansluitcompartiment vast.
7.
Afhankelijk van de instrumentversie: maak de borgklem van het deksel van het
aansluitcompartiment vast.
Endress+Hauser
E S
C
–
+
E
1.
3 mm
E S
C
–
+
E
4 mm
7 Nm (5.2 lbf ft)
Installatie
4.
3.
A0029993
11
