4 Installatie
30kg

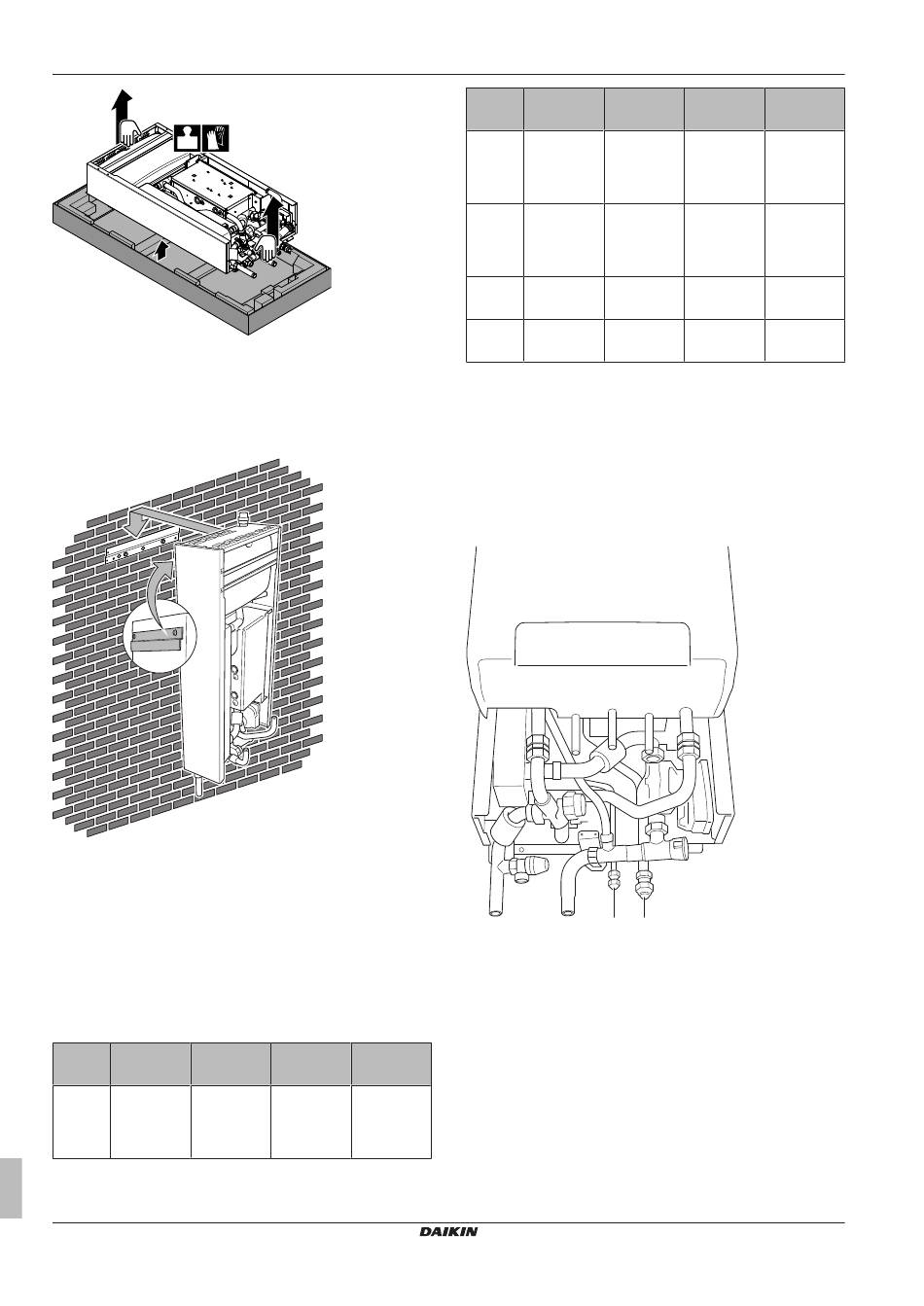

4 Kantel het bovenste gedeelte van de unit tegen de muur op de
plaats van de muurbeugel.
5 Schuif de beugel op de achterkant van de unit over de
muurbeugel. Controleer of de unit goed vastzit. U kunt de
onderkant van de unit extra vastmaken met 2 M8-bouten.
6 De unit is bevestigd aan de muur.
4.3
De koelmiddelleidingen aansluiten
Zie de installatiehandleiding van de buitenunit voor alle richtlijnen,
specificaties en installatie-instructies.
4.3.1
Verloopstukken gebruiken om de
leidingen op de buitenunit aan te sluiten
Om de leidingen op de buitenunit aan te sluiten zullen (vermoedelijk)
verloopstukken nodig zijn. Raadpleeg de volgende tabel om de
nodige verloopstukken te kennen.
Poort
3MXM52
4MXM68
3MXM68
A
CHYHBH05
CHYHBH05
(a)
(a)
Installatiehandleiding
8
4MXM80
5MXM90
CHYHBH05
CHYHBH05
(a)
(a)
CHYHBH08
CHYHBH08
(a)
(a)
Poort
3MXM52
4MXM68
3MXM68
B
CHYHBH05
CHYHBH05
(b)
(a)
C
CHYHBH05
CHYHBH05
(b)
(b)
D
—
CHYHBH05
(b)
E
—
—
—
De CHYHBH05 of CHYHBH08 kunnen NIET worden
aangesloten.
(a)
Gebruik de verloopstukken nummers 5 en 6 (Ø15,9 mm
naar Ø9,5 mm).
(b)
Gebruik de verloopstukken nummers 1 en 3 (Ø15,9 mm
naar Ø12,7 mm).
4.3.2
De koelmiddelleidingen op binnenunit
aansluiten
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
a
a
Aansluiting voor de koelvloeistof
b
Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de
koelgasaansluiting van de binnenunit.
Daikin hybride voor multiwarmtepomp – warmtepompmodule
4MXM80
5MXM90
CHYHBH05
CHYHBH05
(b)
(a)
CHYHBH08
CHYHBH08
(b)
(a)
CHYHBH05
CHYHBH05
(b)
CHYHBH08
CHYHBH08
(b)
CHYHBH05
CHYHBH05
CHYHBH08
CHYHBH08
—
CHYHBH05
CHYHBH08
b
CHYHBH05+08AA
4P471756-1B – 2017.04
