Gebruikshandleiding

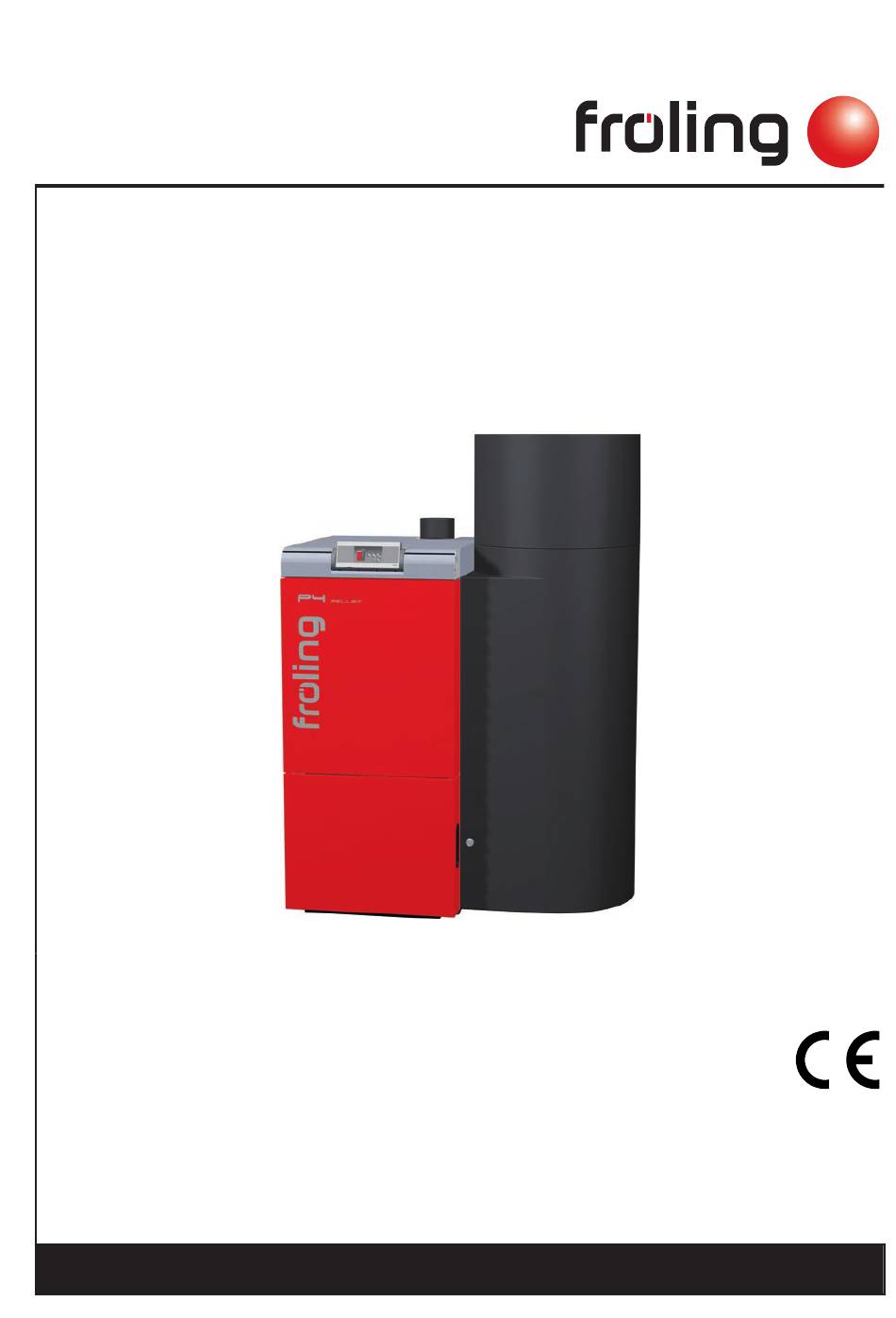

Pelletketel P4 Pellet (Touch)
Vertaling van de oorspronkelijke gebruikshandleiding voor de bediener in de Duitse taal
De aanwijzingen en veiligheidsinstructies lezen en in acht nemen!
Technische wijzigingen, druk- en zetfouten voorbehouden!
B0870012_nl | Uitgave 7-4-2014
Froling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Fröling P4 Pellet
Samenvatting van Inhoud voor Fröling P4 Pellet
- Pagina 1 Gebruikshandleiding Pelletketel P4 Pellet (Touch) Vertaling van de oorspronkelijke gebruikshandleiding voor de bediener in de Duitse taal De aanwijzingen en veiligheidsinstructies lezen en in acht nemen! Technische wijzigingen, druk- en zetfouten voorbehouden! B0870012_nl | Uitgave 7-4-2014 Froling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Pagina 2: Inhoudsopgave
Systeemdruk controleren Veiligheidsventiel controleren 4.2.2 Reiniging Asladen legen (bij P4 Pellet 8/15/20/25) Ashouder ledigen (bij P4 Pellet 32/38/48/60/80/100/105) Rooster en verbrandingskamer controleren De valpijp controleren op verontreiniging (vanaf P4 Pellet 48) Froling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Pagina 3 Algemene storing in de stroomtoevoer 5.1.1 Gedrag van het systeem na een stroomuitval Te hoge temperatuur Storingen met storingsmelding 5.3.1 Handelwijze bij storingsmeldingen 5.3.2 Storingsmelding bevestigen Bijlage Adressen 6.1.1 Adres van de fabrikant 6.1.2 Adres van de installateur Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl...
-
Pagina 4: Algemeen
Algemeen 1 Algemeen Het doet ons genoegen dat u gekozen heeft voor een kwaliteitsproduct van het merk Fröling. Het product is vervaardigd volgens de laatste stand der techniek en voldoet aan de normen en testrichtlijnen die van kracht waren op het moment van vervaardi‐ ging. -
Pagina 5: Productoverzicht P4 Pellet
Algemeen Productoverzicht P4 Pellet 1.1 Productoverzicht P4 Pellet P4 Pellet met geïntegreerde behuizing van pelletcycloon Bedieningsveld van de besturing Lambdatronic P 3200 – Touch Statusled (bedrijfstoestand): - GROEN brandend: KETEL INGESCHAKELD - GROEN knipperend (Interval: 5 sec. UIT, 1 sec. AAN): KETEL UITGESCHAKELD... - Pagina 6 Algemeen Productoverzicht P4 Pellet Ontassing P4 Pellet 8/15/20/25 Aslade – Warmtewisselaar Aslade – Verbrandingskamer Asopvangbak Ontassing P4 Pellet 32/38/48/60/80/100/105: Ashouder – Warmtewisselaar Ashouder – Verbrandingskamer Asvijzel en roerwerk voor automatische warmtewisselaarreiniging Asvijzel en roerwerk voor verbrandingskamerontassing Hefboom van de asboxvergrendeling...
-
Pagina 7: Veiligheid
De gevaarlijke situatie kan ontstaan en leidt, als niet wordt ingegrepen, tot ernsti‐ ge verwonding of ook overlijden. Werk uiterst voorzichtig. VOORZICHTIG De gevaarlijke situatie kan ontstaan en leidt, als niet wordt ingegrepen, tot lichte of matige verwonding of materiële schade. Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 8: Gebruikte Pictogrammen
Veiligheid Gebruikte pictogrammen 2.2 Gebruikte pictogrammen De volgende gebods-, verbods- en waarschuwingsborden worden in de documentatie en/of op de ketel gebruikt. In overeenstemming met de machinerichtlijn waarschuwen direct op gevaarlijke plaat‐ sen van de ketel aangebrachte borden voor gevaren die onmiddellijk kunnen ontstaan, of geven ze op de veiligheid gericht gedrag aan. -
Pagina 9: Algemene Veiligheidsinstructies
(bv. spontane ontsteking van smeulgassen / deflagra‐ tie)! Daarom geldt: ❒ Alleen een probleemloos functionerend rookgassysteem waarborgt de opti‐ male werking van de ketel! Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 10: Beoogd Gebruik
Veiligheid Beoogd gebruik 2.4 Beoogd gebruik De Fröling Pelletketel P4 Pellet is uitsluitend bestemd voor het verwarmen van ver‐ warmingswater. Alleen de brandstoffen die worden genoemd in de paragraaf "Toege‐ stane brandstoffen" mogen worden gebruikt. ⇨ Zie "Toegestane brandstoffen" [Pag. 10] De installatie mag alleen worden gebruikt in technisch perfecte toestand en conform de voorschriften, en met besef van de veiligheid en gevaren! De inspectie- en reini‐... -
Pagina 11: Kwalificatie Van Het Bedienende Personeel
Het opstellen of ombouwen van een verwarmingssysteem moet worden gemeld bij de inspectiedienst (toezichthoudende instantie) en door bouw- en woningtoezicht worden goedgekeurd: Oostenrijk: melden bij de gebouwendienst van de gemeente / het stadsbestuur Duitsland: melden bij de schoorsteenveger / bouw- en woningtoezicht Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 12: Aanwijzingen Betreffende De Opstellingsruimte (Verwarmingsruimte)
Veiligheid Aanwijzingen voor de uitvoering 2.7.2 Aanwijzingen betreffende de opstellingsruimte (verwarmingsruimte) Kenmerken van de verwarmingsruimte ▪ In de verwarmingsruimte mag geen explosiegevaarlijke atmosfeer heersen, aan‐ gezien de ketel niet geschikt is voor gebruik in een explosiegevaarlijke omgeving! ▪ De verwarmingsruimte moet vorstvrij zijn! ▪... -
Pagina 13: Combinatie Met Bufferopslag
160 K boven de rooktemperatuur zijn. AANWIJZING! Verdere aanwijzingen betreffende normen en voorschriften, alsook rookgastemperatuur in gereinigde toestand en de overige rookgaswaarden zijn te vin‐ den in de technische gegevens in de montagehandleiding! Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 14: Veiligheidsinrichtingen
Veiligheid Veiligheidsinrichtingen 2.8 Veiligheidsinrichtingen KETEL UIT (uitschakeling van de ketel bij oververhitting) ❒ Op "Kessel Aus" (Ketel uit) drukken ➥ Automatisch bedrijf wordt uitgeschakeld ➥ De besturing schakelt de ketel gecontroleerd uit ➥ De pompen blijven draaien (uitschakeling van de stroomtoevoer) HOOFDSCHAKELAAR Voor werkzaamheden aan/in de ketel: ❒... -
Pagina 15: Resterende Risico's
(bv. spontane ontsteking van smeulgassen / deflagratie) en daardoor tot zeer ernstige ongevallen leiden! Daarom geldt: ❒ Alleen brandstoffen gebruiken die vermeld worden in de paragraaf "Toegesta‐ ne brandstoffen" in deze gebruikshandleiding. Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 16: Handelen In Noodgeval
Veiligheid Handelen in noodgeval 2.10 Handelen in noodgeval 2.10.1 Oververhitting van het systeem Als het ondanks de veiligheidsinrichtingen tot oververhitting van het systeem komt: AANWIJZING! in geen geval de hoofdschakelaar uitschakelen of de stroomtoevoer onderbreken! ❒ Alle deuren op de ketel gesloten houden ❒... -
Pagina 17: Gebruik Van Het Systeem
De montage, installatie en de eerste inbedrijfstelling mogen uitsluitend worden uitge‐ voerd door gekwalificeerd personeel en worden in de bijgevoegde montagehandlei‐ ding beschreven. AANWIJZING! Zie de montagehandleiding P4 Pellet AANWIJZING Alleen de instelling van het systeem door een vakman en handhaving van de in de fabriek ingestelde standaardinstellingen kunnen een optimaal rendement en dus een efficiënt bedrijf met weinig emissies waarborgen! -
Pagina 18: Pellets-Opslagruimte Vullen
Gebruik van het systeem Pellets-opslagruimte vullen 3.2 Pellets-opslagruimte vullen Nadat de ketel is afgekoeld: ❒ De opslagruimte vóór het vullen controleren op fijnstof en eventueel schoonmaken ➥ Voor werkzaamheden in de opslagruimte moeten de algemene aanwijzingen in acht worden genomen! ⇨... -
Pagina 19: Ketel Verwarmen
❒ Ketel uitschakelen door op "Kessel Aus" (Ketel uit) te drukken ➥ De ketel gaat volgens het uitschakelprogramma naar de bedrijfstoestand "Ketel uit" (Ketel uit) ➥ De verbrandingseenheid is uitgeschakeld, de afvoer uit de ruimte en het gehele hydraulische systeem blijven actief Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 20: Stroomtoevoer Uitschakelen
Gebruik van het systeem Ketel verwarmen 3.3.5 Stroomtoevoer uitschakelen WAARSCHUWING Bij het uitschakelen van de hoofdschakelaar in automatisch bedrijf: ernstige storing in de verbranding en hierdoor kans op ernstige ongevallen! Voor het uitschakelen van de hoofdschakelaar: ❒ Ketel uitschakelen door op "Kessel Aus" (Ketel uit) te drukken ➥... -
Pagina 21: Onderhoud Van De Ketel
"Ketel uit" (Ketel uit) ❒ Ketel minstens 1 uur laten afkoelen ❒ Nadat het onderhoud is voltooid, de ketel in de gewenste bedrijfswijze inscha‐ kelen ➥ In het servicebedrijf vindt geen automatische start van de ketel plaats! Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 22: Inspectie En Reiniging
Onderhoud van de ketel Inspectie en reiniging WAARSCHUWING Bij onvakkundige bediening, inspectie en reiniging: foutieve of verzuimde inspectie en reiniging van de ketel kunnen tot ernstige sto‐ ring van de verbranding (bijv. spontane ontsteking van smeulgassen / deflagratie) en daardoor tot zeer ernstige ongevallen leiden! Daarom geldt: ❒... -
Pagina 23: Reiniging
Onderhoud van de ketel Inspectie en reiniging 4.2.2 Reiniging De asladen (P4 Pellet 8-25) resp. ashouders (P4 Pellet 32-105) moeten naargelang de energiebehoefte en pelletkwaliteit met geschikte tussenpozen worden geleegd. Bij deze tussenpozen moeten ook het rooster en de verbrandingskamer op verontreini‐... -
Pagina 24: Ashouder Ledigen (Bij P4 Pellet 32/38/48/60/80/100/105)
Onderhoud van de ketel Inspectie en reiniging Ashouder ledigen (bij P4 Pellet 32/38/48/60/80/100/105) ❒ De isolatiedeur openen en de vergrendelhendel naar boven duwen ❒ De ashouder wegtrekken en de meegeleverde afdekplaat op de flens van de as‐ houder steken ❒ De ashouder naar de plaats brengen waar hij geledigd kan worden, en hem ledi‐... -
Pagina 25: Rooster En Verbrandingskamer Controleren
❒ De verbrandingskamer reinigen als hij sterk vervuild is ⇨ Zie "De rookgasverzamelruimte en de warmtewisselaar reinigen" [Pag. 26] De valpijp controleren op verontreiniging (vanaf P4 Pellet 48) ❒ De valpijp (1) tussen de afsluitschuif-brander en het verbrandingsrooster controle‐ ren op vervuiling ❒... -
Pagina 26: Jaarlijkse Controle
Onderhoud van de ketel Inspectie en reiniging 4.2.3 Jaarlijkse controle De rookgasverzamelruimte en de warmtewisselaar reinigen ❒ Het isolatiedeksel wegnemen en de sluitschroeven op het reinigingsdeksel door linksom draaien loshalen met het meegeleverde gereedschap ❒ Het reinigingsdeksel wegnemen ❒ De rookgasverzamelruimte en de opening naar de zuigtrekventilator reinigen met een borstel ❒... -
Pagina 27: Wos (Rendementoptimalisatiesysteem) Reinigen
❒ De zuigtrekventilator uitschakelen ➥ Beschadigingen aan de beluchtingsrotor met de reinigingsborstel moeten wor‐ den verhinderd! ❒ Het revisiedeksel op de verbindingspijp demonteren ❒ De verbindingspijp tussen de ketel en de schoorsteen reinigen met een schoor‐ steenvegerborstel Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 28: Rookgasvoeler Reinigen
Onderhoud van de ketel Inspectie en reiniging ➥ Afhankelijk van het type montage van de rookgaspijp en de schoorsteentrek is een jaarlijkse reiniging wellicht niet voldoende! Rookgasvoeler reinigen ❒ De bevestigingsschroeven losdraaien en de rookgasvoeler (AF) uit de rookgaspijp trekken ❒... -
Pagina 29: Onderhoudscontract / Klantenservice
❒ De as moet worden afgevoerd conform de afvalverwerkingswet! 4.6.2 Afvoer van systeemcomponenten ❒ Voor een milieuvriendelijke afvoer conform de afvalverwerkingswet zorgen ❒ Recyclebare materialen kunnen gescheiden en gereinigd naar het hergebruikcir‐ cuit worden gevoerd Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 30: Storingen Opheffen
Storingen opheffen Algemene storing in de stroomtoevoer 5 Storingen opheffen 5.1 Algemene storing in de stroomtoevoer Foutscherm Oorzaak van de fout Oplossing van de fout Geen weergave op display Algemene stroomuitval Regeling stroomloos Hoofdschakelaar uitgescha‐ Hoofdschakelaar inschakelen keld FI-veiligheidsschakelaar resp. FI-veiligheidsschakelaar of in‐... -
Pagina 31: Storingen Met Storingsmelding
Nadat de storing is opgeheven: ❒ op het "afbrekensymbool" drukken ➥ De statusled gaat branden of knippert met groen licht (afhankelijk van de be‐ drijfstoestand) - Groen brandend: ketel ingeschakeld - Groen knipperend: ketel uitgeschakeld Gebruikshandleiding P4 Pellet (Touch) | B0870012_nl... -
Pagina 32: Bijlage Adressen
Bijlage Adressen 6 Bijlage 6.1 Adressen 6.1.1 Adres van de fabrikant FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen OOSTENRIJK TEL 0043 (0)7248 606 0 FAX 0043 (0) 7248 606 600 INTERNET www.froeling com 6.1.2 Adres van de installateur Stempel Froling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
