Machine onderhouden en verzorgen
10.10
Luchtfilterelement reinigen

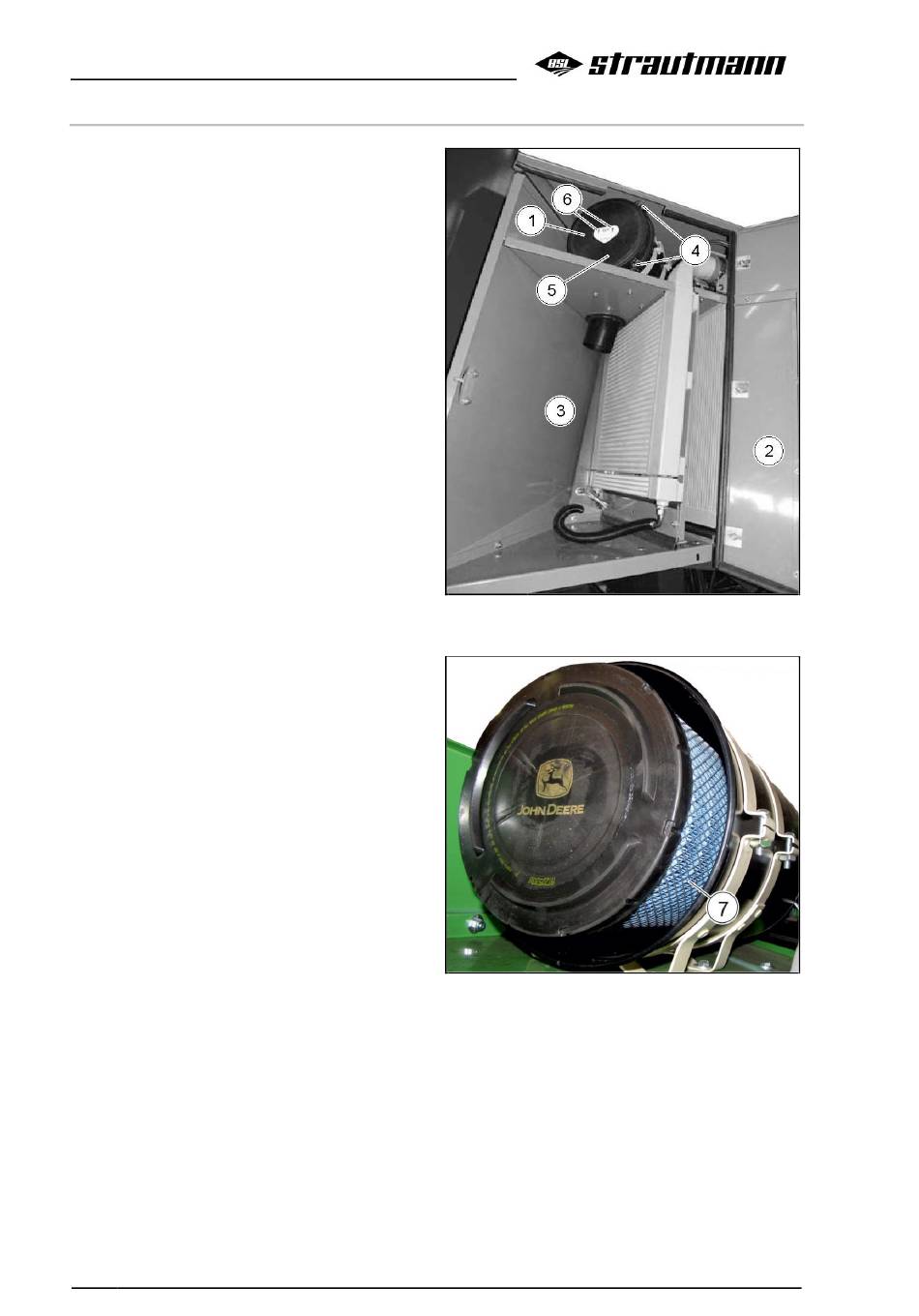

De luchtfilter (1) bevindt zich achter de
luchtaanzuigpoort (2) direct achter de
dieselmotor en boven de luchtaanzuigruimte (3).
1. Schakel de handrem in.
2. Zet de dieselmotor uit.
3. Trek de contactsleutel uit het contactslot.
4. Ontgrendel en open de luchtaanzuigpoort
(2).
5. Beveilig de luchtaanzuigpoort met de
vergrendelingsstang tegen onbedoeld
sluiten.
6. Plaats een mobiel werkplatform met trap
naast de machine, zodat u de luchtfilter
goed kunt bereiken.
7. Open de 4 sluitingen (4).
8. Verwijder het deksel (5).
9. Trek het luchtfilterelement (7) uit het
luchtfilterhuis.
10. Reinig het luchtfilterhuis grondig.
11. Blaas het luchtfilterelement van binnen en
buiten uit met perslucht.
12. Plaats het luchtfilterelement weer in het
luchtfilterhuis.
13. Plaats het deksel (5) voor het luchtfilterhuis.
Let erop dat de beide pijlen (TOP) (6) naar
boven wijzen.
14. Bevestig het deksel (5) met de sluitingen (4)
aan het luchtfilterhuis.
15. Sluit de luchtaanzuigpoort (2), zodat de
vergrendeling van de luchtaanzuigpoort
volledig vastklikt.
De luchtaanzuigpoort is goed afgesloten
wanneer hij in één vlak met de omringende
framedelen ligt.
196
Verti-Mix 1401 Double SF fast-cut / 1701 Double SF fast-cut / 2001 Double SF fast-cut 05.14
Fig. 253
Fig. 254
