3. PRODUCT- EN PRESTATIEBESCHRIJVING
3.7
Onderdelen
492837131
Op de ContaminationSensor vindt u de volgende onderdelen en bedieningselementen.
4
5
1

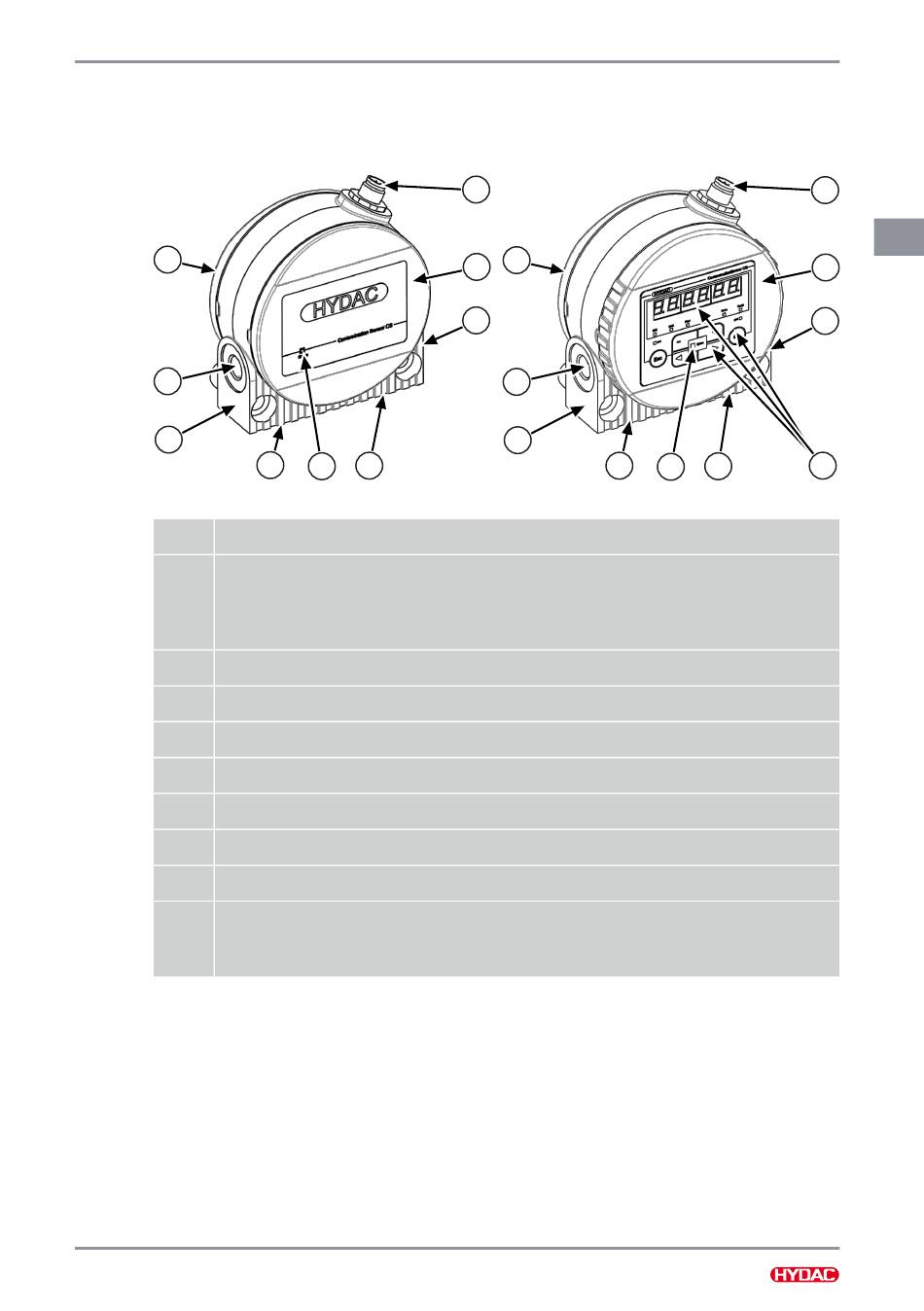

Afb. 7: Onderdelen en bedieningselementen
1 Sensorbehuizing met bevestigingsboringen
2 Stekker 8-polig voor:
- voedingsspanning
- interface analoog/digitaal
- schakeluitgang
3 Voorste deksel, alleen bij CS1x2x met display 270° draaibaar
4 Achterste deksel
5 Hydraulische aansluitingen
6 Hydraulische aansluitingen
7 Hydraulische aansluiting (alleen bij flensaansluiting)
8 Hydraulische aansluiting (alleen bij flensaansluiting)
9 Statusweergave
10 Display en toetsenbord (alleen CS1x2x),
details zie ▶Hoofdstuk 7.1 "Display lezen/toetsenbord bedienen (alleen
CS1x2x)"
3764916e / 2023-03
7
8
9
27 / 156
2
4
3
6
5
1
7
2
3
6
10
9
8
NL
