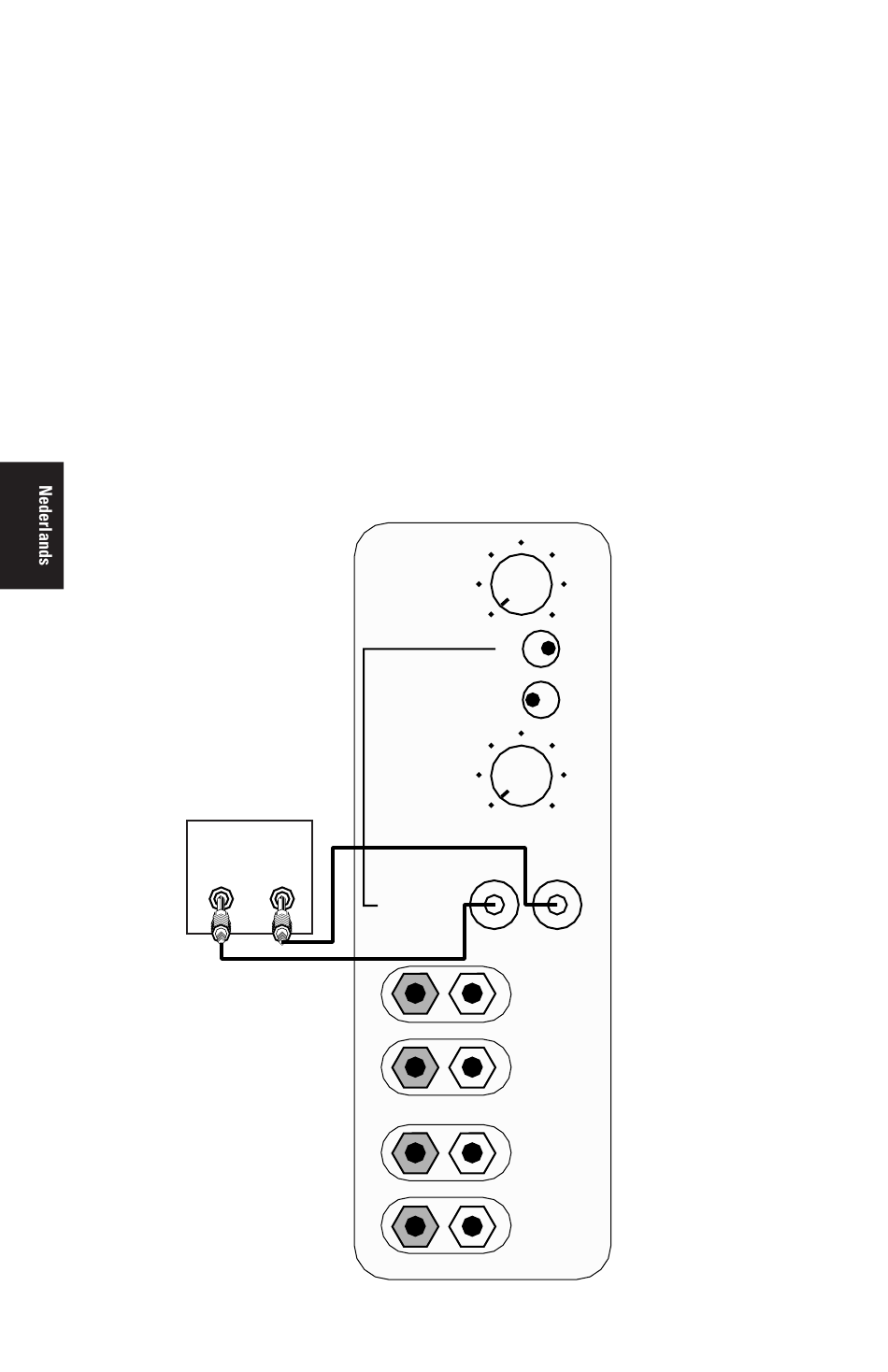

ANALOGE RECEIVER/PROCESSOR –
LIJN NIVEAU AANSLUITINGEN
Gebruik deze installatie met een
analoge receiver/processor
zonder digitale processor of
laagbewerking en is voorzien
van een breedband subwoofer-
uitgang dan wel ene door de
volumeregelaar geregelde
voorversterker (lijn-) uitgang:
Gebruik cinch-kabels om de
subwooferuitgangen op uw
receiver of versterker aan te
sluiten op de lijnniveau ingan-
gen op de subwoofer.
BELANGRIJK: controleer of de
LFE tuimelschakelaar op de sub-
woofer in de stand 'Normal'
RECEIVER
Subwoofer
Out
L
staat. Gebruik de 'LFE' positie
NIET in combinatie met alleen
Dolby Pro Logic processoren.
Opmerking: wanneer uw ver-
sterker of receiver slechts één
subwooferuitgang heeft, kunt u
de subwooferuitgang van uw
voorversterker of receiver met
de linker of rechter lijningang
van de subwoofer verbinden.
Het maakt niet uit welke u kiest.
Verbind elke luidspreker met de
overeenkomstige luidsprekeruit-
gangen van de versterker of
receiver.
LEVEL
CROSSOVER
FREQUENCY
R
LINE LEVEL IN
+ –
Controleer of de receiver of
processor juist geconfigureerd
is: de subwoofer dient op "On"
(aan) gezet te zijn.
Opmerking voor ervaren ge-
bruikers: wanneer uw receiver/
processor een ingebouwd laag-
doorlaat wisselfilter heeft voor
de subwooferuitgang, dan dient
de LFE schakelaar op "LFE" te
staan om het wisselfilter van de
subwoofer zelf uit te schakelen.
Max
Min
LFE
NORMAL
PHASE
0º
180º
150Hz
50Hz
L
R
For LFE use L or R
L
HIGH
LEVEL
IN
R
L
HIGH
LEVEL
OUT
R
