Installatie-, gebruikers- en onderhoudshandleiding
3.3 Aansluitingen
UNICOM 300 heeft drie doorvoerwartels voor kabels.
Uitgang
Klem
nummer
Puls
11
10
9
Ingang
Klem
nummer
Serieel
8
7
6
Puls
5
4
3
Encoder
2
1
LET OP
LET OP

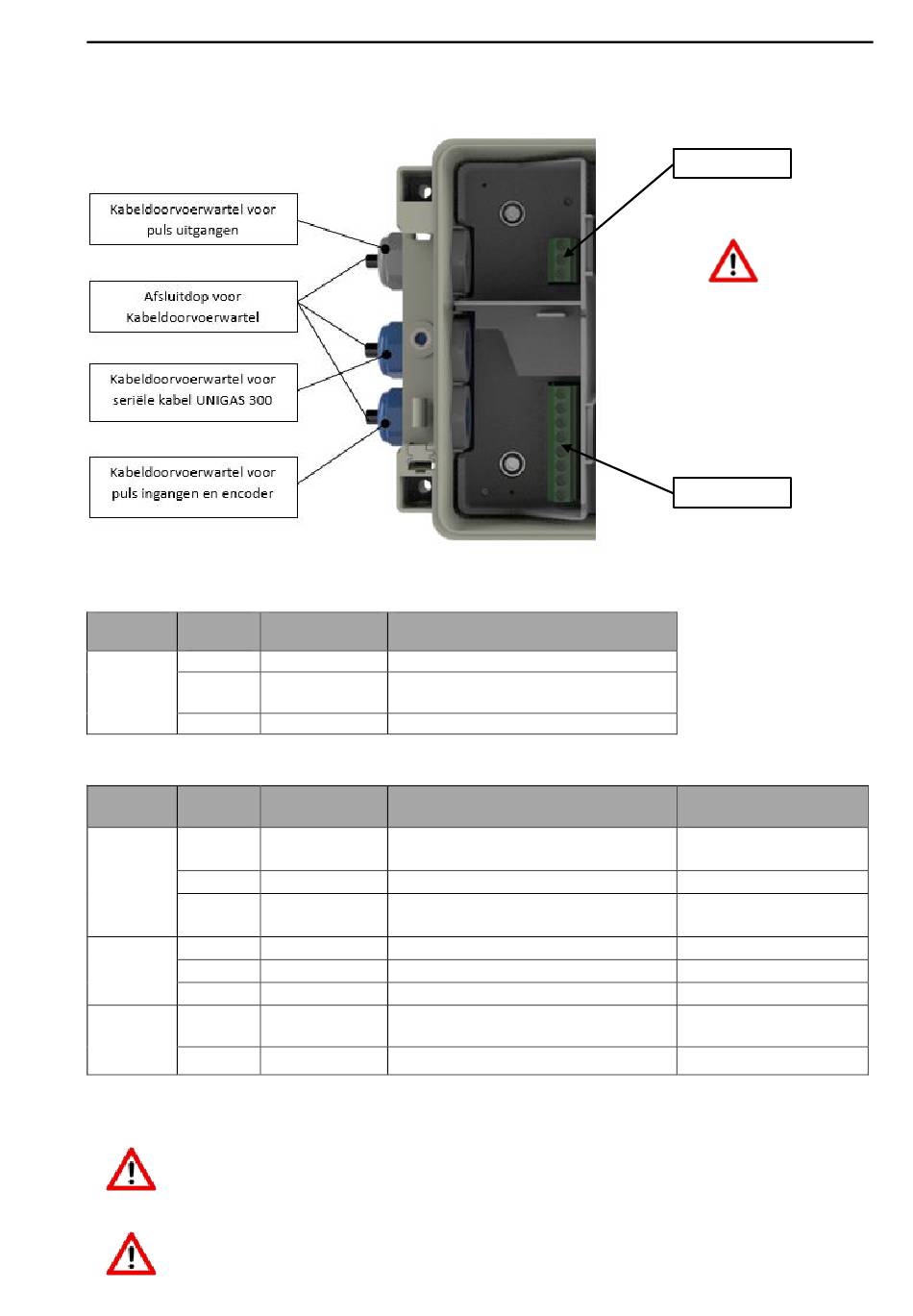

Figuur 2: aansluitingen UNICOM 300
Benaming
Betekenis
Pulse out 2
Aansluiting voor puls uitgang 2
GND
Aarde aansluiting voor puls uitgang
kabel
Pulse out 1
Aansluiting voor puls uitgang 1
Tabel 1: aansluitingen uitgang
Benaming
Betekenis
REQ
Inkomende seriële data van
UNIGAS 300
GND/SHIELD
Kabelafscherming voor datakabel
DATA
Inkomende seriële data van
UNIGAS 300
GND/SHIELD
Gemeenschappelijke aarde voor puls
PULSE 2
Aansluiting voor puls ingang 2
PULSE 1
Aansluiting voor puls ingang 1
NAMUR - /
Aansluiting voor encodertelwerk
GND
NAMUR +
Aansluiting voor encodertelwerk
Tabel 2: aansluitingen uitgang
Om een goede verbinding te maken tussen de draden en het klemblok, is
het belangrijk om ervoor te zorgen dat het klemblok helemaal open is
gedraaid (ong. 10 omwentelingen) voordat de draad geplaatst wordt en de
klem dichtgedraaid wordt.
Voor UNIGAS kan een afwijkende kleurcodering voor de seriële
draadverbinding van toepassing zijn (zie bijlage 4).
DDN5000GHNL/11-2019/Rev.A5
UNICOM 300
Zie tabel 1
LET OP
Kabeldoorvoerwartels die niet
gebruikt worden, dienen te
worden afgesloten met de
meegeleverde afsluitdoppen
Zie tabel 2
Kleurcodering kabel
Wigersma & Sikkema
Wit
Zwart/Groen
Bruin
Zwart
Wit
Bruin
-
-
7
