Samenvatting van Inhoud voor TKR Group 83 30 2 456 428

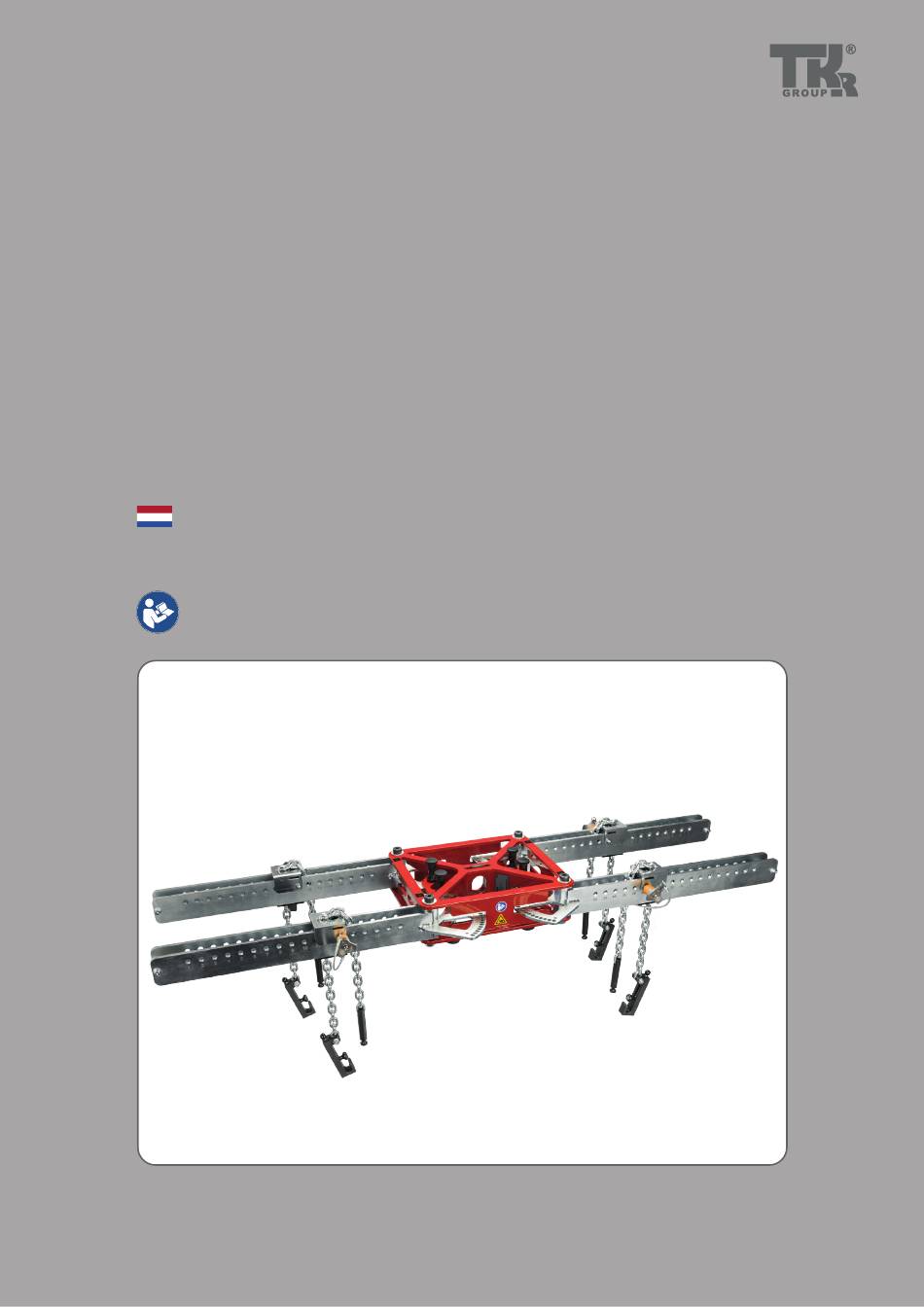

- Pagina 1 83 30 2 456 428 Hefinrichting Vertaling van de originele gebruiksaanwijzing R1-23.07-V3...
-
Pagina 3: Inhoudsopgave
Veiligheid Aanwijzingen betreffende de handleiding Legenda pictogrammen Kenmerken Leveringsomvang en accessoires Algemene veiligheidsaanwijzingen Technische informatie Technische specificaties Technische informatie Apparaatcomponenten Gebruik Beoogd gebruik Basisprincipes voor de omgang met de hefinrichting Hakensets Bediening Werkhandeling beëindigen en hefinrichting opbergen Onderhoud Regelmatige controle en onderhoud Storingen verhelpen Service Afvoer... -
Pagina 4: Aanwijzingen Betreffende De Handleiding
1.1 Aanwijzingen betreffende de handleiding Stand van de techniek leiding en de bindende regels van de ongevallenpreventievoor- De hefinrichting voldoet aan de huidige stand van de techniek. schrift die in het land van gebruik gelden voor de gebruikslocatie Voor een veilige werking van het apparaat is een vakkundige en moeten ook de algemeen (erkende) regels voor veilig en vakkun- veiligheidsbewuste bediening vereist. -
Pagina 5: Kenmerken
1.3 Kenmerken Kenmerken op de hefinrichting 1.3.1 1.3.2 Hebezeug 83 30 2 456 428 61 Serien-Nr.: XXXX, KW: XX/XX Max. Tragfähigkeit: 750 kg Eigengewicht: 20 kg TKR Spezialwerkzeuge GmbH Am Waldesrand 9–11, D-58285 Gevelsberg Fabrikantaanduiding Eigengewicht Artikelnummer Fabrikantadres Serienummer, productiedatum CE-keurmerk / UKCA-keurmerk Max. -
Pagina 6: Algemene Veiligheidsaanwijzingen
1.5 Algemene veiligheidsaanwijzingen Gevaar voor ernstig persoonlijk letsel of materiële den gehaakt. schade door onvakkundig gebruik! • Het lastopnamemiddel uitsluitend gebruiken Het lastopnamemiddel is speciaal voor zijn toepas- in combinatie met een geschikte kraanhaak die singsdoel geconstrueerd. Wanneer u het lastopna- over een afsluitbare borging beschikt. -
Pagina 7: Technische Specificaties
2.1 Technische specificaties Modelnummer 83 30 2 456 428 Gewicht 20 kg Max. opgenomen last 750 kg Omgevingstemperatuur -20 °C tot +60 °C (-4 °F tot +140 °F) Coëfficiënt voor statische test 2.2 Technische informatie Hefinrichting 2.2.1 2.2.2 2.2.3 Lengte: 1150 mm... -
Pagina 8: Apparaatcomponenten
3.3. • Uitsluitend in combinatie met de door de fabri- kant vrijgegeven hakensets gebruiken. • De meegeleverde hakensets uitsluitend gebrui- ken met de hefinrichting 83 30 2 456 428. • Schokvrij optillen en neerlaten van de last. -
Pagina 9: Basisprincipes Voor De Omgang Met De Hefinrichting
3.2 Basisprincipes voor de omgang met de hefinrichting Letselrisico Garantie De hefinrichting moet dusdanig worden gepositio- De fabrikant is niet aansprakelijk voor schade die ont- neerd dat er geen gevaar voor beknelling ontstaat. staat door onvakkundige reparatie. Draagvermogen Een verkeerd gebruik van de hefinrichting, die tot Ga na of bij de hefinrichting het draagvermogen van schade aan het apparaat leidt, sluit garantie uit. -
Pagina 10: Bediening
(J) of in het ophangoog (G) haken, zo- dat de rubberen poten (I) omlaag gericht zijn (zie afbeeldingen 3.4.2 en 3.4.3). Hefinrichting 83 30 2 456 428 Gevaar voor omlaag vallende lasten door het ver- keerd inhaken van de hefinrichting aan de werk-... - Pagina 11 3.4 Bediening De resterende drie draagarmen (A) volgens de instructies in de 3.4.4 BMW-reparatiehandleiding instellen. 3.4.5 De kogelblokkeerbout (M) uit elke slede (C) trekken. Het boven- ste gedeelte (O) van elke slede (C) naar de aanslag (N) schuiven (zie afbeelding 3.4.5). De instructies welke haken voor het heffen van de last moeten wor- den gebruikt in de BMW-reparatiehandleiding raadplegen.
- Pagina 12 3.4 Bediening 3.4.6 Dat kan ernstig letsel of materiële schade tot gevolg hebben. • Ervoor zorgen dat het drukstuk van elke haak boven het op- namepunt komt te liggen. • Ervoor zorgen dat de haak niet zelfstandig uit het opname- punt van de last kan vallen.
-
Pagina 13: Kettinglengtes
3.4 Bediening Gevaar voor vallende lasten door de verkeerde in- 3.4.8 Kettinglengtes stelling van de hefinrichting! Volledige kettingschakels tus- Draagarm sen opnamehaak en onderkant Dat kan ernstig letsel of materiële schade tot gevolg hebben. slede (C) • De draagarmen en sleden exact volgens de gegevens in de BMW-reparatiehandleiding instellen. -
Pagina 14: Werkhandeling Beëindigen En Hefinrichting Opbergen
3.5 Werkhandeling voltooien en hefinrichting opbergen Controleer de hefinrichting altijd vóór en na de werkzaamheden op eventuele beschadigingen. De hefinrichting moet gereinigd worden voordat hij wordt opgeslagen. Plaats het gereedschap altijd op de rubberen po- ten en berg het altijd droog en veilig op. Voor- kom dat het vuil wordt. -
Pagina 15: Regelmatige Controle En Onderhoud
4.1 Regelmatige controle en onderhoud Wanneer de hefinrichting vervuild is, mag deze alleen De hefinrichting voor elk gebruik op zichtbare be- schadigingen of corrosie controleren. Bij geconsta- met perslucht worden gereinigd! teerde gebreken de hefinrichting in geen geval ge- bruiken. LET OP Bij een verandering aan het product die niet met de De controle mag alleen door gekwalificeerd perso-... -
Pagina 16: Storingen Verhelpen
4.2 Storingen verhelpen Hoofd- Storing Probleem Remedie stuk Ander haaktype (D E) gebruiken Haak past niet Verkeerde haak gebruikt Handleiding van BMW controleren Slede (C) klemt Het onderdeel is vervuild Onderdeel schoonmaken Ophangpunten zijn verkeerd Ophangpunten volgens gegevens instellen Last schommelt Kettinglengte controleren Kettinglengten zijn verkeerd ingesteld Kettingen opnieuw invoeren en op... -
Pagina 17: Aansprakelijkheid
5.2 Aansprakelijkheid De TKR Group is onbeperkt aansprakelijk voor schade die veroorzaakt wordt door TKR Group, resp. zijn personeel, werkne- mers, vertegenwoordigers, organen of agenten door opzettelijke of grove nalatigheid als gevolg van handelingen of het in gebreke blijven. Wordt de schade veroorzaakt door eenvoudige nalatigheid van de TKR Group resp. zijn personeel, werknemers, vertegen- woordigers, organen of agenten, dan is de TKR Group alleen aansprakelijk voor zover essentiële contractverplichtingen... -
Pagina 18: Conformiteitsverklaring
Thorsten Weyland Gereedschaptype: Lastopnamemiddel Typeaanduiding: Hefinrichting Productnummer: 83 30 2 456 428 Is ontwikkeld en geconstrueerd in overeenstemming met de hierna genoemde normen en richtlijnen door TKR Spezialwerkzeuge GmbH Am Waldesrand 9-11 58285 Gevelsberg (Duitsland) Toegepaste... - Pagina 20 Am Waldesrand 9-11 D-58285 Gevelsberg (Duitsland) Telefoon +49 2332 66607-0 +49 2332 66607-941 Andere talen, accessoires en onderdelen: E-mail info@tkrgroup.com www.tkr-service.com Internet www.tkrgroup.com...
