LWD 50A(RX) – LWD
70A(RX), LWD 90A
1
F
3
E
KS
1a
D
Legende: 819400-1
Technische Änderungen vorbehalten.

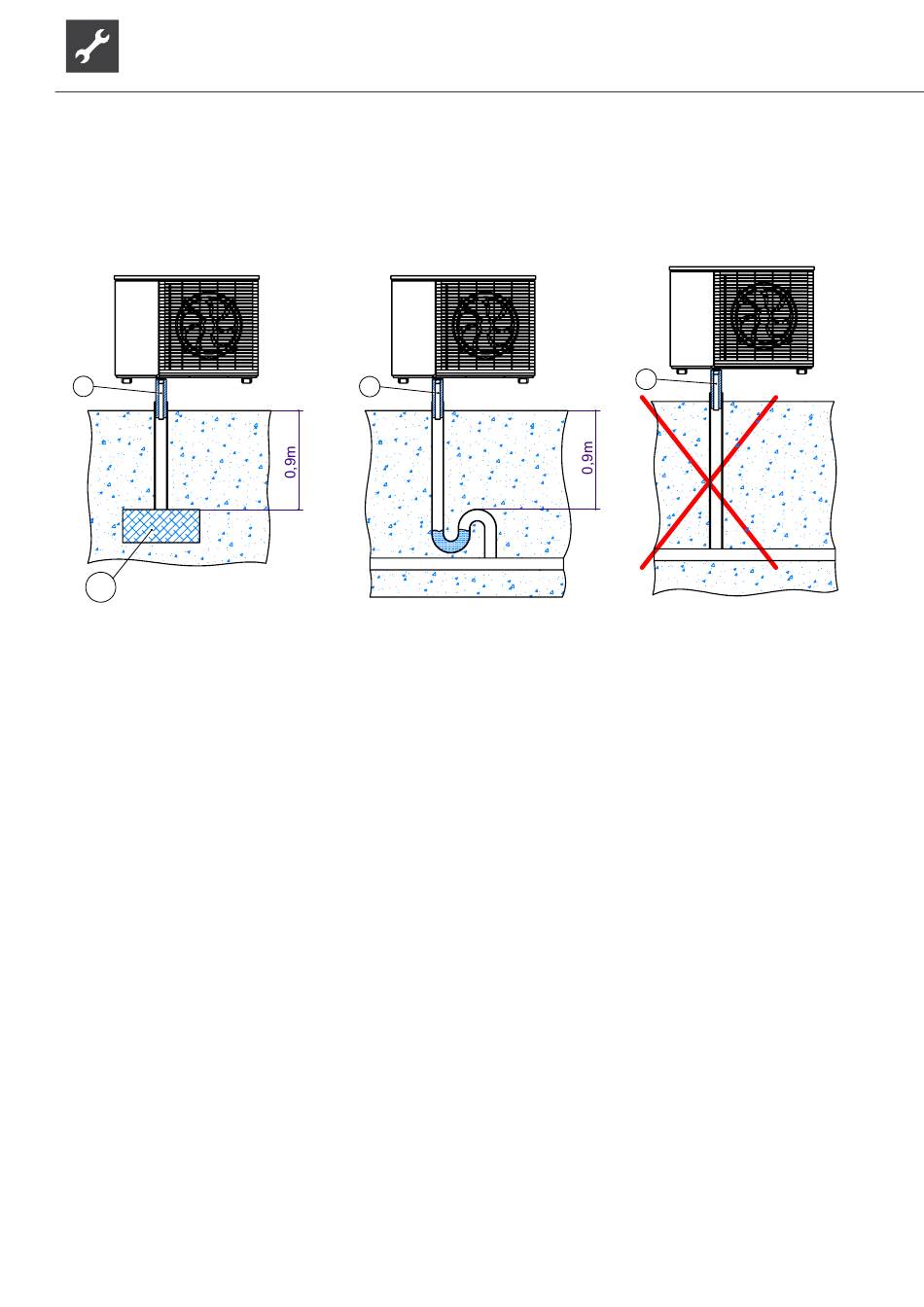

Aufstellungshinweise für Anschluß der Kondensatleitung außerhalb des
Legenda: 819400-1
Gebäudes.
Opstellingsaanwijzingen voor aansluiting van de consensaatleiding buiten het gebouw
KS
Grindlaag voor opname van max. 50 l condenswater per dag
KS
Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag
als bufferzone voor het wegsijpelen
als Pufferzone zum versickern.
C
3
Kondensatablaufrohr DN 40
3
Condensafvoerbuis DN 40
Wichtig: Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a),
Belangrijk:
Bij het direct afvoeren van het condenswater in de aardbodem (afbeelding 1a)
muss das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden.
moet de condensafvoerbuis (3) tussen bodem en warmtepomp worden geïsoleerd.
Wichtig: Bei direktem Einleiten des Kondenswassers in eine Abwasser- oder
Regenwasserleitung muss ein Syphon gesetzt werden (Abbildung 1b). Es muss ein
Belangrijk:
Bij het direct afvoeren van het condenswater in een afvalwater- of
oberhalb des Bodenreichs gedämmtes und senkrecht verlegtes Kunststoffrohr
verwendet werden. Weiterhin dürfen im Abflussrohr keine Rückschlagklappen oder
regenwaterleiding moet een sifon worden geïnstalleerd (afbeelding 1b). Er dient een
ähnliches installiert sein. Das Kondensatablaufrohr muss so angeschlossen werden,
boven de bodem geïsoleerde en verticaal gemonteerde kunststof buis
dass das Kondensat frei in die Hauptleitung einfließen kann. Wird das Kondensat in
te worden gebruikt. Verder mogen in de afvoerbuis geen terugslagkleppen of
Drainagen oder in die Kanalisation abgeleitet, ist auf eine Verlegung mit einem Gefälle
B
dergelijke geïnstalleerd zijn. De condensafvoerbuis moet zo aangesloten worden,
zu achten.
dat het condensaat vrij in de hoofdleiding kan stromen. Als het condensaat naar
In allen Fällen (Abbildung 1a und Abbildung 1b) muss gewährleistet sein,
draineer- of rioolbuizen wordt afgevoerd, moeten de buizen met een afschot worden gelegd.
dass das Kondenswasser frostfrei abgeführt wird.
In alle gevallen (afbeelding 1a en afbeelding 1b) moet gegarandeerd zijn
dat het condenswater vorstvrij wordt afgevoerd.
A
42
Technische wijzigingen voorbehouden | 83053500iNL – vertaling van de installatie- en gebruikershandleiding | ait-deutschland GmbH
Aansluiting condensaatleiding buiten
2
3
1b
3
3
4
1c
