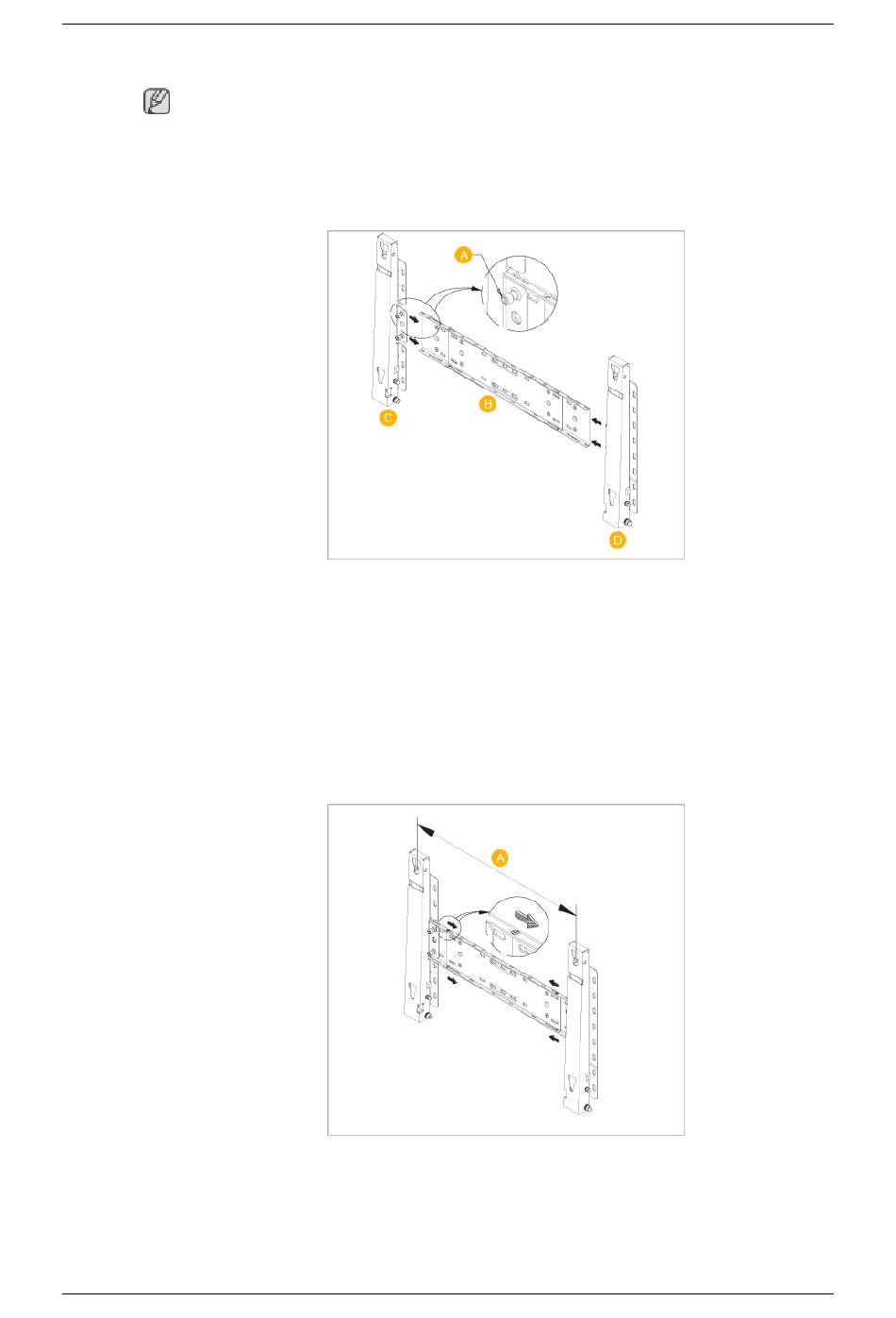

Montage van de wandsteun
Opmerking
Er zijn twee scharnieren (links en rechts). Gebruik een correcte ondergrond.
1.
Plaats de bevestigingsschroef en draai hem vast in de richting van de pijl.
Bevestig de muurbeugel daarna aan de wand.
A -
B -
C -
D -
2.
Controleer voordat u in de wand gaat boren of de lengte tussen de twee schroefgaten
aan de achterkant van het product juist is.
Als de afstand te klein of te groot is, maakt u alle of enkele van de vier schroeven van
de wandsteun los om de afstand aan te passen.
A -
3.
Controleer het installatiediagram en markeer de boorpunten op de wand. Gebruik een
bit van 5,0 mm om gaten dieper dan 35 mm te boren. Plaats de pluggen in de betreffende
Inleiding
Bevestigingsschroef
Wandsteun
Scharnier (Links)
Scharnier (Rechts)
Afstand tussen de twee schroefgaten
