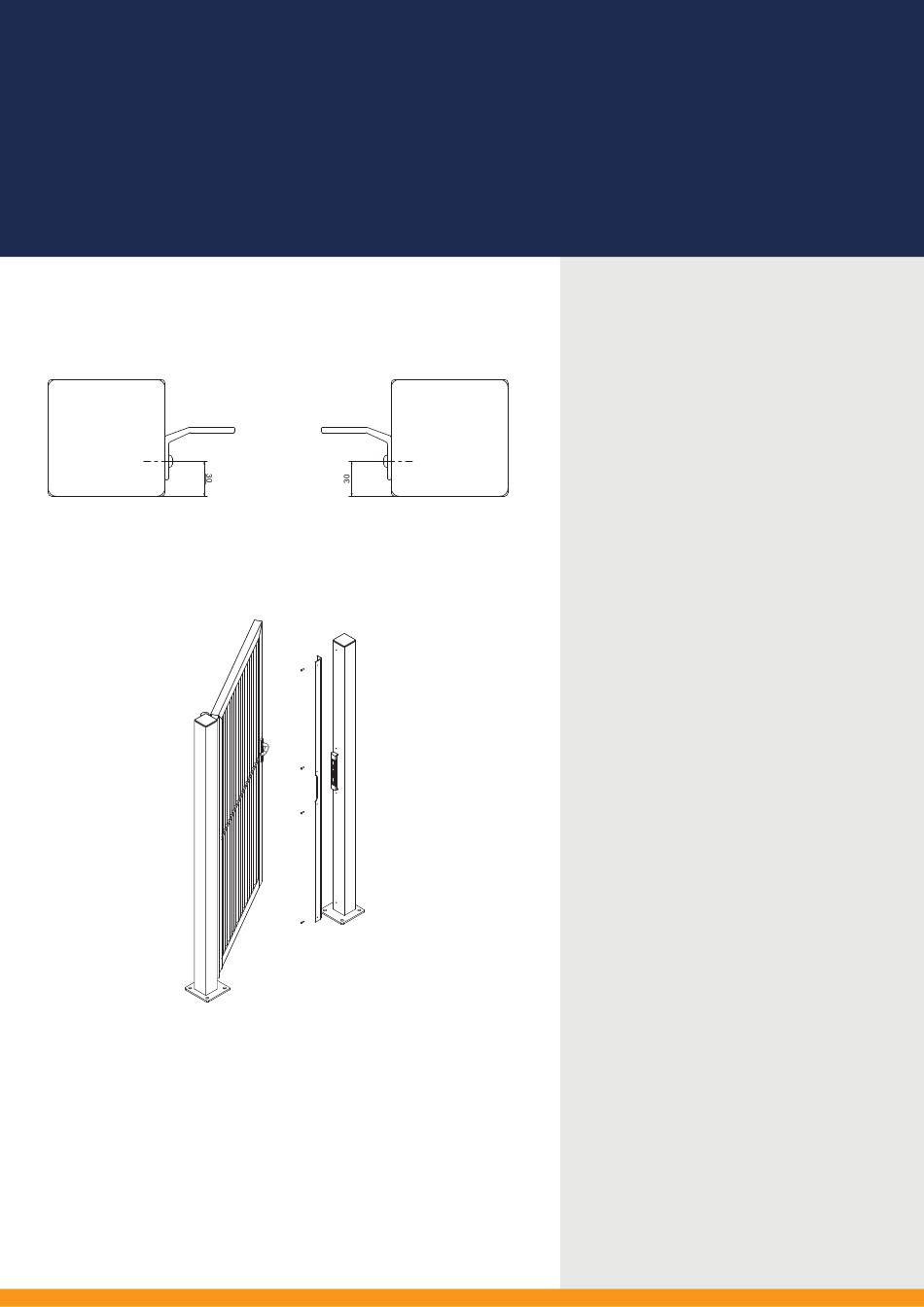

Bij een naar buiten draaiende poort:
Neem de gaten over van de profielen op de poortpalen. Teken
het hart van de gaten op 30 mm van de voorzijde van de
poortpalen.
1.3 MONTEREN
Boor de gaten op de afgetekende punten op de poortpalen.
Monteer de profielen met de meegeleverde torx schroeven.
1.4 DUBBELE POORT
Voor de montage van de privacy profielen op de scharnierpalen van
een dubbele poort, geldt de zelfde aanpak als bij de montage van
de privacy profielen op de scharnierpaal op een enkele poort.
Het privacy profiel op de sluitvleugel wordt bij een handbediende
poort op de sluitvleugel gelast. Bij een elektrische poort wordt de
poort voorbereid voor de montage van privacy profielen met torx
schroeven.
3
V.01-2023
v o o r m o n t a g e n i n b u s b o u t e n
G a t e n Ø 5 m m b o r e n o m d a a r n a M 6 d r a a d i n t e t a p p e n
Gaten overnemen van hoeklijn
Hart gaten op 30 mm van achterzijde pilaster
H a r t g a t e n o p 3 0 m m v a n a c h t e r z i j d e p i l a s t e r
G a t e n o v e r n e m e n v a n h o e k l i j n
Gaten Ø5 mm boren om daarna M6 draad in te tappen
voor montagen inbusbouten
