Proline 500 – digital FOUNDATION Fieldbus

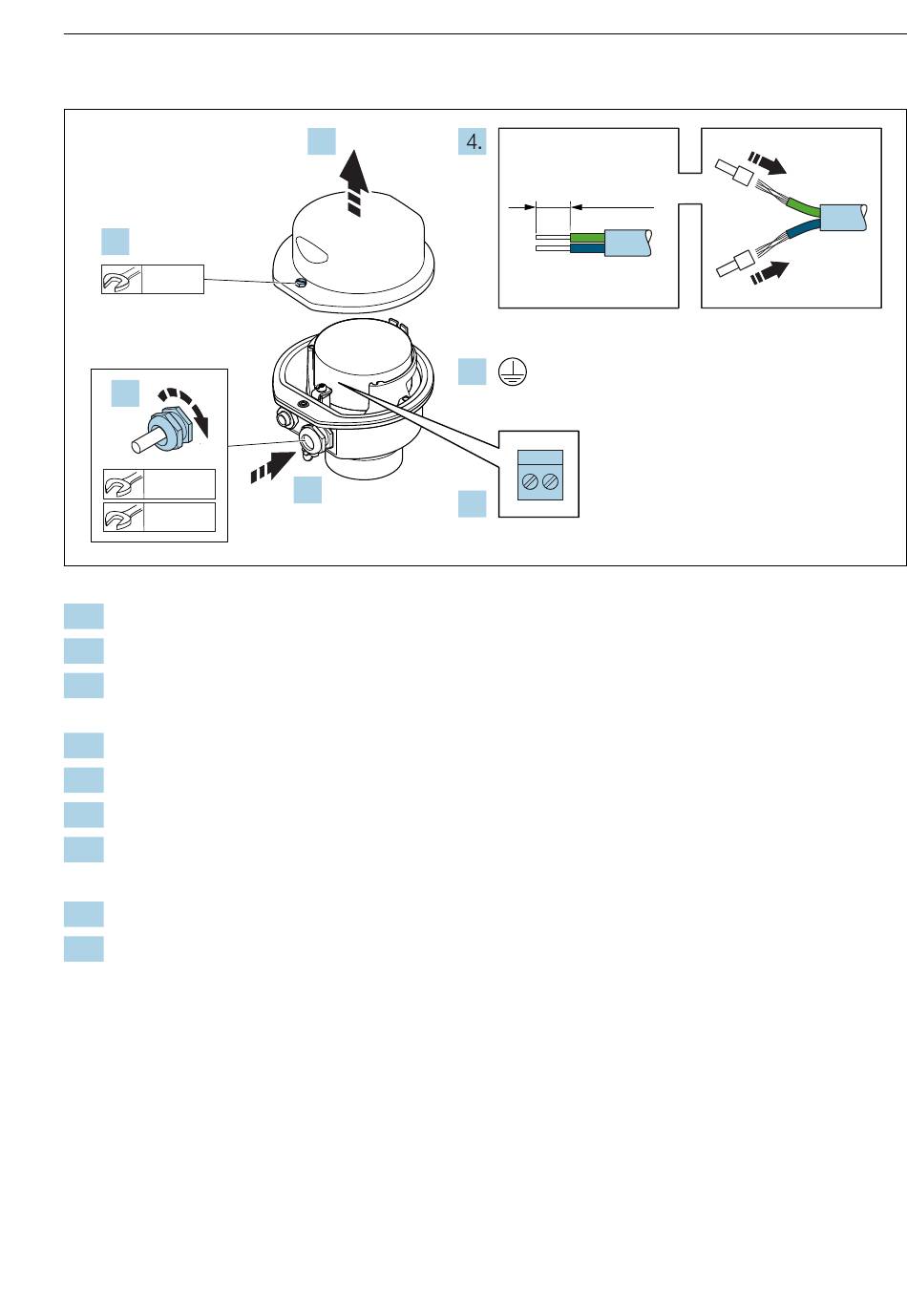

Aansluiten van de sensoraansluitbehuizing via klemmen
1.
8 mm
7.
22 mm
24 mm
1.
Maak de borgklem van de behuizing los.
2.
Open de behuizing.
3.
Druk de kabel door de kabelwartel. Verwijder de afdichtring van de kabelwartel niet,
teneinde een goede afdichting te waarborgen.
4.
Strip de kabel en de aders. Plaats adereindhulzen in geval van soepele aders.
5.
Sluit de randaarde aan.
6.
Sluit de kabel aan conform de klembezetting van de aansluitkabel → 18.
7.
Zet de kabelwartels stevig vast.
Hiermee is het proces voor het aansluiten van de aansluitkabel afgesloten.
8.
Sluit de behuizing.
9.
Zet de borgklem van de behuizing vast.
Endress+Hauser
2.
5.
3.
6.
Elektrische aansluiting
10 (0.4)
A0029613
21
