NL
Montage
1
2

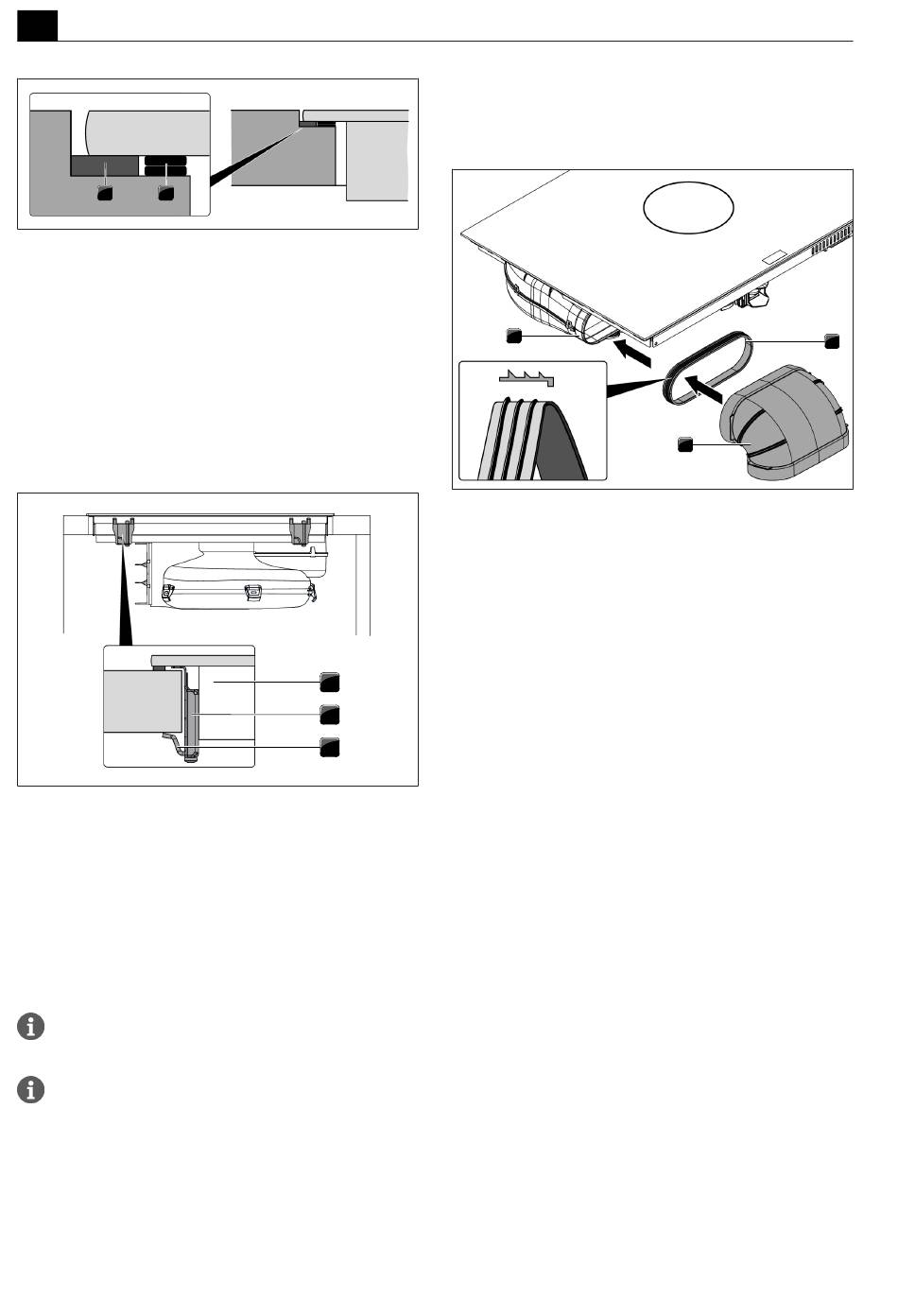

Afb. 9.15
Vulplaatjes
[1] Tape
[2] Vulplaatje
9.6.5
Kookveld bevestigen
u
Bevestig het kookveld met de hoekbeugel van de
montageklem aan het werkblad.
u
Aanhaalmoment: max. 2,2 Nm.
Afb. 9.16
Centrale bevestiging kookveld
[1] Kookveld
[2] Klem
[3] Hoekbeugel
9.6.6
Apparaat verbinden met
kanaalsysteem
Het kanaalsysteem moet zonder spanning en
belasting aan het apparaat worden gemonteerd.
Let er bij het aanbrengen van de afdichtingen op
dat ze in gecomprimeerde toestand luchtdicht
met het aansluitingskanaalstuk afsluiten.
u
Gebruik alleen BORA Ecotube kanaaldelen.
u
Gebruik geen flexbuizen of weefselslangen.
u
Bevestig de afdichting op de uitblaasopening van het
apparaat. Hiervoor moet de afdichting lichtjes
worden uitgerekt.
178
u
Schuif het aan te koppelen kanaaldeel met de mof op
de uitblaasopening met de afdichting.
u
Let erop dat de afdichting niet verschuift.
Afb. 9.17
[1] Afdichting
[2] Kanaaldeel
[3] Uitblaasopening
9.7
1
2
3
9.7.1
Bij recirculatiesystemen moet er in de keukenmeubels
een terugstroomopening worden gemaakt om de
gereinigde lucht vanuit het keukenmeubel terug de
kamer in te leiden. De terugstroomopening kan worden
gemaakt door de plintlijst in te korten. U kunt ook een
lamellenplint gebruiken die beantwoordt aan de
minimale openingsdiameter.
u
Kort de plintlijst in de hoogte in of breng
overeenkomstige openingen in de plint aan.
u
De doorsnede van de terugstroomopening moet een
oppervlak van ≥ 500 cm² per kookveldafzuiging
hebben.
3
Aansluiting op het kanaalsysteem
Montage van het
apparaat in de versie
met recirculatie
Terugloop van
recirculatielucht uit
keukenmeubel
1
2
