3.3
Klemmen op de rails bevestigen
Eindklemmen en middenklemmen voor staande montage van minirail
systemen kunnen gemakkelijk in de rails worden geschroefd via de hieronder vermelde stappen.
In deze illustratie gebruiken we de middenklemmen maar de stappen voor de eindklemmen bli
jven hetzelfde.
1.
2.
3.
3.4
Modules op de rails monteren in staande
legrichting
3. Portrait Installation
Eerste module met eindklemmen
3.4.1
1.
2.
3.
An overview of the installation steps for the Minirail Portrait Mounting System in exact order:
3.1. Marking the position of mounting rails
3.2. Mounting rails onto the roof
3.3. Attaching clamps onto the rails
Scharnier beide poten van de klem in de rail.
Duw stevig naar beneden om de scharnierende poten op hun plaats te klikken.
Schuif de klem in de gewenste positie op de rail en schroef de bout vast zodat de klem in
deze positie wordt vastgezet.
Monteer aan beide uiteinden van de installatie twee eindklemmen (zie 3.3.1).
ATTENTION! Section 3 describes installation steps for Portrait Mounting only!
Zorg ervoor dat er niet meer dan 30 cm rail uit de eindklem (OH) steekt.
Please skip to Section 4, if your system will be mounted in Landscape orientation.
Plaats het zonnepaneel in staande legrichting op de rails en lijn het uit tegen de eind
klemmen.

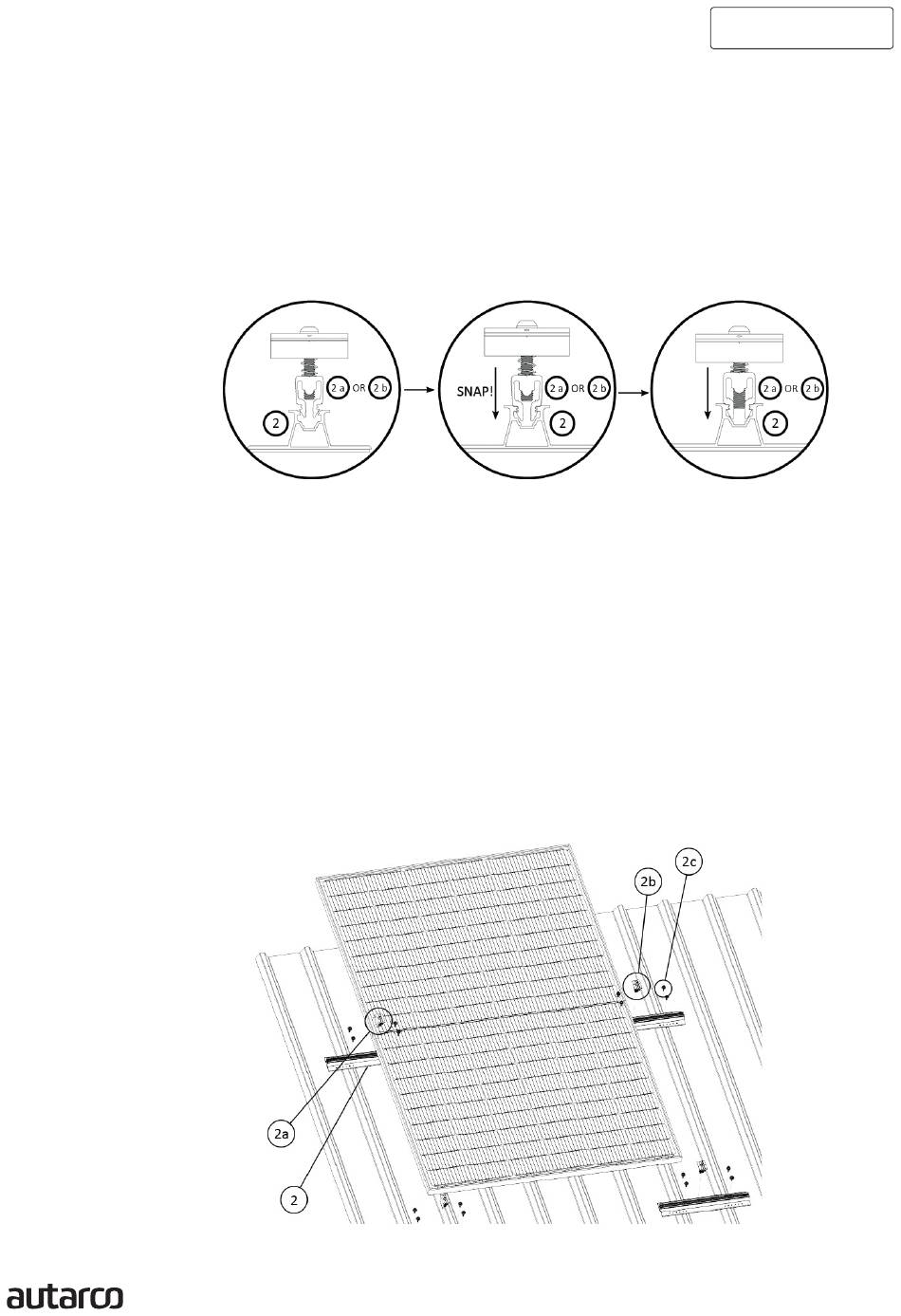

Exploded view, refer to Section 2.2.1 for component numberings.
Draai de voorgemonteerde schroeven op de eindklemmen vast en bevestig het zonne
paneel op de rails.
