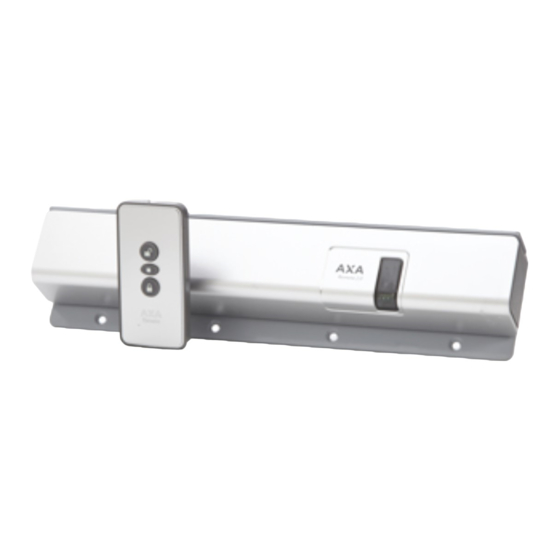

AXA Remote 2.0
Op afstand bedienbare raamopener
Informatie
U bent in het bezit gekomen van een AXA kwaliteitsproduct.
Voor een probleemloze montage en werking van dit product,
dient u onderstaande instructies nauwgezet te volgen.
69
306
88
309
38
310
Toepassing:
Valramen, naar binnen draaiend
Inhoud verpakking
(1x) Sluit-unit
1.
(1x) Kap
2.
(1x) Valraambeugel
3.
(3x) Raamonderleg-
4.
plaat (1,5 mm)
(2x) AAA Batterijen
5.
(4x) AA Batterijen
6.
1x)
Raamplaat
7.
(1x) Kozijnplaat
8.
(6x) Kozijnonderleg-
9.
plaat (1,5 mm)
10. (3x) Afstandsblokje/boormal
11. (1x) Afstandsbediening
12. (4x) Schroeven 4,0 x 40 mm
13. (4x) Schroeven 4,0 x 70 mm
(bij opdek)
14. (3x) Bouten M4 x10 mm
(zwart)
15. (2x) Bouten M4 x12 mm
16. (1x) Inbussleutel
17. (4x) Schroeven 4,0 x 45 mm
18. (4x) Afwerkkap schroef
2,5
40
26
26
50
1
2
3
10x
12
Kozijnonderlegplaat
4
1x
16
NL
Montagegereedschap (advies):
Rolmaat, (accu)boor- of schroef machine, schroevendraaier,
boor Ø 2 mm, potlood of priem, schroefhaak en inbussleutel
Montageplaats:
Opener
nieuw
Klep/uitzetraam
Valraam
Scharnierzijde
min. 38 cm, max. 100 cm
Minimaal benodigde montageruimte:
Kozijn
37 mm
Raam
30 mm
330 mm
Minimale raamhoogte: 30 cm. Maximaal bereik
afstandsbediening: afstand 10 m.
5
6
7
8
14
9
10
18
Boormal/Opvulblok
EMC 89/336 EEC
Kozijn
37 mm
Raam
30 mm
330 mm
11
12
13
14
3x
4x
Verzonkenkop M4x10 (zwart)
9
15
2x
15
Verzonkenkop M4x12
16
17
Schroe
1
Advertenties
Gerelateerde Handleidingen voor AXA Remote 2.0
Samenvatting van Inhoud voor AXA Remote 2.0
- Pagina 1 AXA Remote 2.0 EMC 89/336 EEC Op afstand bedienbare raamopener Informatie U bent in het bezit gekomen van een AXA kwaliteitsproduct. Montagegereedschap (advies): Rolmaat, (accu)boor- of schroef machine, schroevendraaier, Voor een probleemloze montage en werking van dit product, boor Ø 2 mm, potlood of priem, schroefhaak en inbussleutel dient u onderstaande instructies nauwgezet te volgen.
- Pagina 2 AXA Remote 2.0 ook geschikt voor spuiventilatie. Bij genoemde raamgrootte is per AXA Remote 2.0 een ruimte van 22,5 m2 voldoende te ventileren. Tevens voldoet de AXA Remote 2.0 aan de capaciteitsrichtlijn gesteld in de NPR 1088, dit door de...
- Pagina 3 (figuur ) .Centreer de valraambeugel met het verticale sleufje op het afgetekende midden van Wij adviseren bij het gebruik van de AXA Remote een het raam (figuur valijzer, ketting of kabel te plaatsen om bij een 8 Controleer de juiste hoogte van de valraambeugel door calamiteit doorval van het raam te voorkomen.
- Pagina 4 AXA Remote 2.0 EMC 2004/108/EC Op afstand bedienbare raamopener Montage bij een gelijkliggend raam 10 Monteer de valraambeugel met 4 schroeven 4,0 x 40 mm (figuur 11 Plaats het afstandsblokje/boormal met de afgeschuinde hoek in de linker onderhoek van de uitsparing van de val raambeugel (figuur ).
- Pagina 5 22 De AXA Remote 2.0 is klaar voor gebruik. Montage adapterversie: 22 Monteer de AXA Remote 2.0 zoals de batterij versie (stap 1 t/m 19). Voordat u de adapter aansluit op de sluit-unit en het lichtnet, eerst de batterijen verwijderen (figuur 23 Bepaal of u het adaptersnoer links of rechts (afhankelijk van het gebruikte stopcontact) uit de sluit-unit wilt laten komen.
-
Pagina 6: Probleemoplossing
• Het kan zijn dat de batterijen (te) leeg zijn. Vervang de batterijen in de unit en/of de afstandsbediening (figuur De AXA-Remote zal er altijd voor zorgen, dat de laatste voe- • De unit staat te strak afgesteld. ding van de batterijen gebruikt wordt om het raam te sluiten.
