SCSI-kabelconfiguraties
De 1U-tapedrivebehuizing kan worden gebruikt voor twee tapedrives op 1 of 2 SCSI-bussen. De
behuizing bevat twee interne SCSI-kabels voor 2 poorten. Voor het voltooien van de installatie van
de tapedrive hoeft u dus alleen nog de juiste SCSI-poort aan te sluiten in overeenstemming met uw
configuratie.
Twee drives op één SCSI-bus

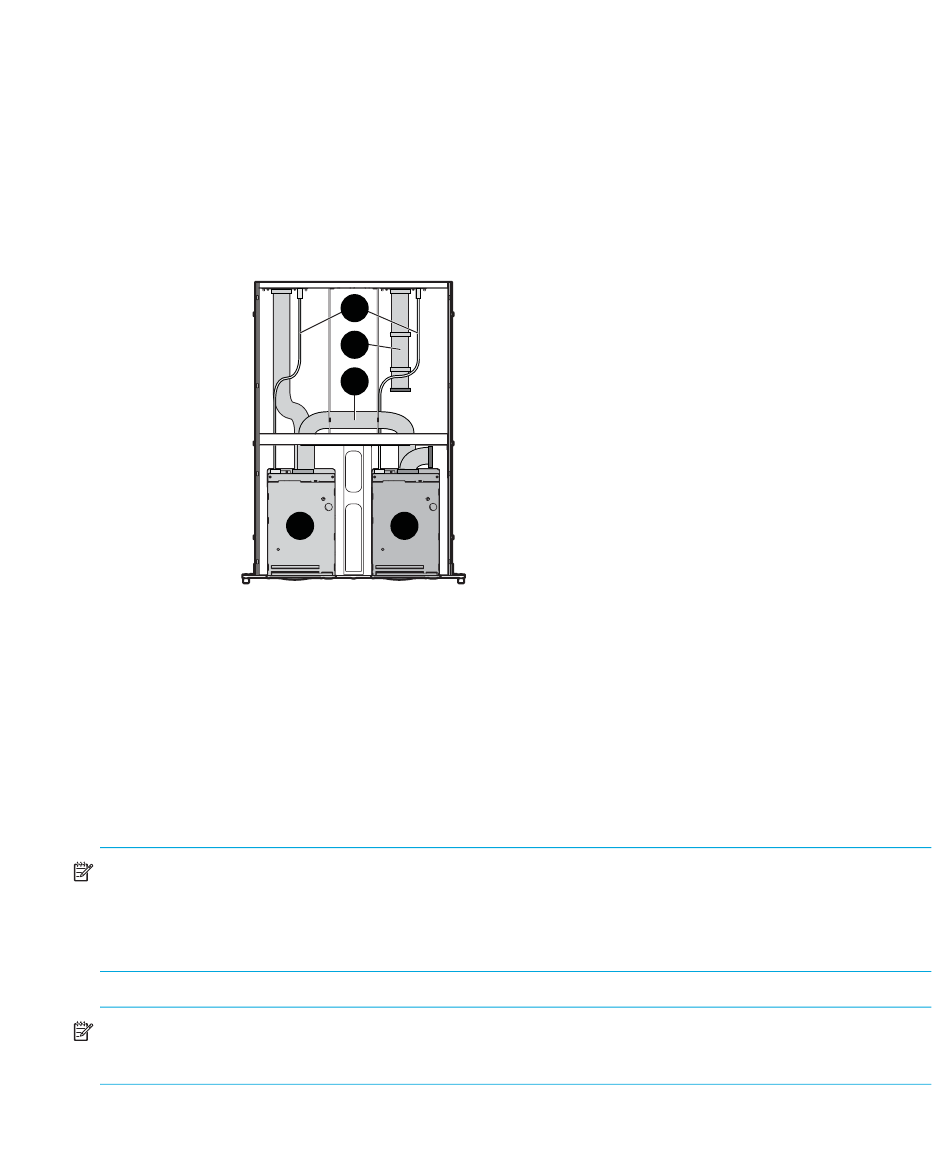

Als u beide tapedrives op dezelfde SCSI-bus aansluit, gebruikt u de configuratie van afbeelding 12.
Afbeelding 12
1
Tapedrive 1
3
Kabel van SCSI-bus 1. De
SCSI-connector het dichtste bij de
terminator wordt gebruikt voor drive 2.
De middelste connector wordt gebruikt
voor drive 1.
5
SCSI-ID-kabels, één voor elke tapedrive
OPMERKING:
koppelt u de SCSI-kabel van drive 1 los, haalt u het uiteinde van de kabel door openingen binnen
in het chassis en sluit u de eindpoort aan op drive 2. Sluit vervolgens de middelste poort aan op
drive 1. De SCSI-terminator bevindt zich aan het einde van de kabel en moet achter drive 2 liggen.
OPMERKING:
Zorg dat elke drive een unieke SCSI-ID heeft en geen enkele drive op SCSI-ID 7 is ingesteld.
5
4
3
1
2
Twee drives op één SCSI-bus
Wanneer u een tweede tapedrive aansluit in configuraties met één SCSI-bus,
Elk SCSI-apparaat op dezelfde SCSI-bus moet een uniek SCSI-ID-nummer hebben.
1U Rackmount Tape Enclosure rackbehuizing voor tapedrives - Gebruikershandleiding
15103
2
Tapedrive 2
4
Kabel van SCSI-bus 2 (niet gebruikt)
