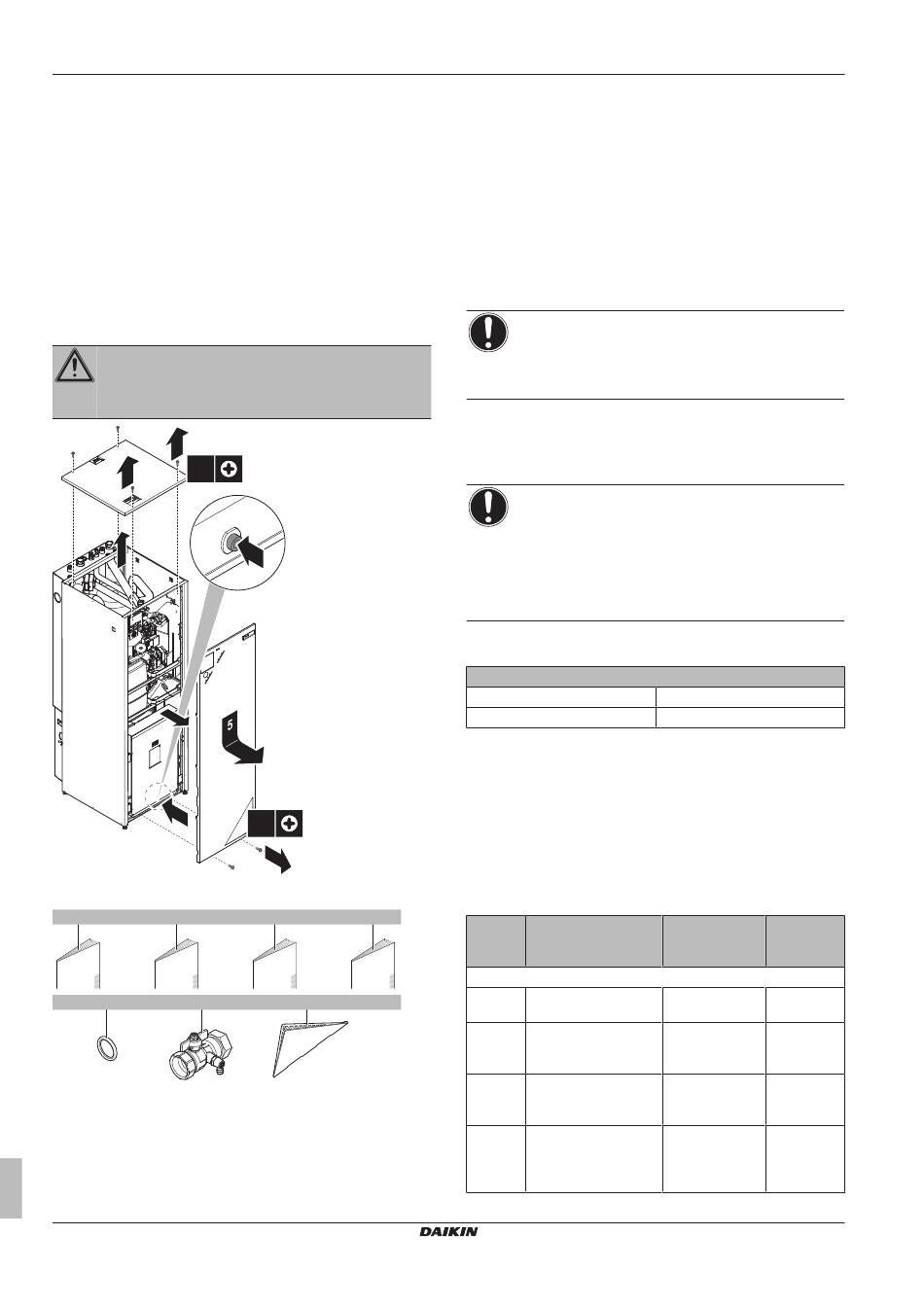

2 Over de doos
2
Over de doos
2.1
Binnenunit
2.1.1
De toebehoren uit de binnenunit
verwijderen
1 Verwijder de schroeven bovenaan de unit.
2 Verwijder het bovenpaneel.
3 Verwijder de schroeven aan de voorkant van de unit.
4 Druk op de knop onderaan de voorplaat.
5 Verwijder de frontplaat.
WAARSCHUWING: Scherpe randen
Neem de voorplaat vast aan het bovenste gedeelte in
plaats van het onderste. Let op voor uw vingers want het
onderste gedeelte van de voorplaat heeft scherpe randen.
1
a~e
4×
2
g
f
4
6 Neem de toebehoren eruit.
a
b
1×
1×
e
f
2×
2×
a
Algemene veiligheidsmaatregelen
b
Bijlageboek met optionele uitrustingen en apparatuur
c
Installatiehandleiding van de binnenunit
d
Gebruiksaanwijzing
e
Afdichtingsring voor afsluiter
f
Afsluiter
g
Deksel van de gebruikersinterface
7 Plaats het bovenpaneel en de voorplaat terug.
Installatiehandleiding
4
4
2×
3
c
d
1×
1×
g
1×
3
Voorbereiding
3.1
De waterleidingen voorbereiden
3.1.1
Het watervolume en waterdebiet
controleren
Minimum watervolume
Controleer of het totale watervolume in de installatie minimum
10 liter bedraagt voor EHVH/X04+08 en 20 liter voor EHVH/X11+16,
waarbij het watervolume in de binnenunit NIET inbegrepen is.
OPMERKING
Wanneer de circulatie in elke ruimteverwarmingslus
geregeld wordt door op afstand bediende kleppen, is het
belangrijk dat dit minimum watervolume behouden blijft,
zelfs wanneer alle kleppen dicht zijn.
Minimum debiet
Controleer of het minimum debiet (vereist tijdens ontdooien/back
upverwarming) in de installatie gegarandeerd is in alle
omstandigheden.
OPMERKING
Wanneer
de
circulatie
ruimteverwarmingslussen geregeld wordt door op afstand
bediende kleppen, is het belangrijk dat dit minimum debiet
behouden blijft, zelfs wanneer alle kleppen dicht zijn.
Indien het minimum debiet niet kan worden bereikt, zal er
een debietfout 7H worden gegenereerd (geen verwarming/
bediening).
Zie de uitgebreide handleiding voor de installateur voor meer
informatie.
Minimum vereist debiet tijdens ontdooien/backupverwarming
04+08 modellen
11+16 modellen
Zie de aanbevolen procedure zoals beschreven in
voor het verlaten van de plaats van installatie" op pagina 20.
3.2
De elektrische bedrading
voorbereiden
3.2.1
Overzicht van de elektrische verbindingen
voor de uitwendige en inwendige
stelmotoren
Onder
Beschrijving
deel
Elektrische voeding van buitenunit en binnenunit
1
Elektrische voeding
voor buitenunit
2
Elektrische voeding en
doorverbindingskabel
naar binnenunit
3
Elektrische voeding
voor back
upverwarming
4
Elektrische voeding
met voorkeur kWh
tarief (spanningsvrij
contact)
EHVH/X04~16S18CB + EHVH/X08~16S26CB
in
alle
of
bepaalde
12 l/min
15 l/min
"6.5 Checklist
Draden
Maximum
stroom in
functie
(a)
2+GND of
3+GND
(c)
3
Zie onderstaande
—
tabel.
(d)
2
Daikin Altherma LagetemperatuurSplit
4P3849711B – 2015.01
