6 AUX-regelaars (1–6)
Met deze regelaars stelt u het niveau in waarop
het ingangskanaalsignaal naar de AUX bussen
1–6 wordt verstuurd. AUX-regelaars 1 en 2 zijn
vastgesteld op pre-fader, en AUX-regelaars 3–6
kunnen worden geschakeld op pre/post-fader
m.b.v. de PRE-schakelaar 7. Als een regelaar
in de "E"-positie staat, dan is het niveau "nomi-
naal."
7 PRE-schakelaars
Deze schakelaars bepalen hoe het pre/post-
fadersignaal naar AUX-bussen 3–6 wordt ver-
stuurd. Deze worden geschakeld als de paren
AUX 3/4 en 5/6. Als u de schakelaar indrukt,
wordt het pre-fadersignaal naar het corresponde-
rende paar AUX-bussen verstuurd. Als de scha-
kelaar in de uit (omhoog) positie staat, wordt het
post-fadersignaal verstuurd.
8 BAL (balans)-regelaar
Deze stelt het stereobeeld (panorama) in waar-
mee het ingangsignaal naar de ST (stereo)-bus,
GROUP-bus 1/2, en GROUP-bus 3/4 wordt ver-
stuurd.
9 ON-schakelaar
Deze schakelt het ingangskanaal aan/uit. Als u
deze schakelaar uitzet, wordt het signaal van
het ingangskanaal niet naar de ST-bus, GROUP-
bussen, of AUX-bussen verstuurd. Zelfs als deze
schakelaar uitstaat, kunt u echter met de PFL
-schakelaar L het signaal via de C-R OUT-aan-
sluitingen of de PHONES-aansluiting beluisteren.
*1,*3
(MONO)
INPUT A
*2,*4
*1,*3
INPUT B
*2,*4
Nr .
GF12/12
GF16/12
*1
9L
*2
10R
*3
11L
*4
12R
A
HA
HPF
B
80
HA
HPF
80
GF24/12
13L
21L
14R
22R
15L
23L
16R
24R

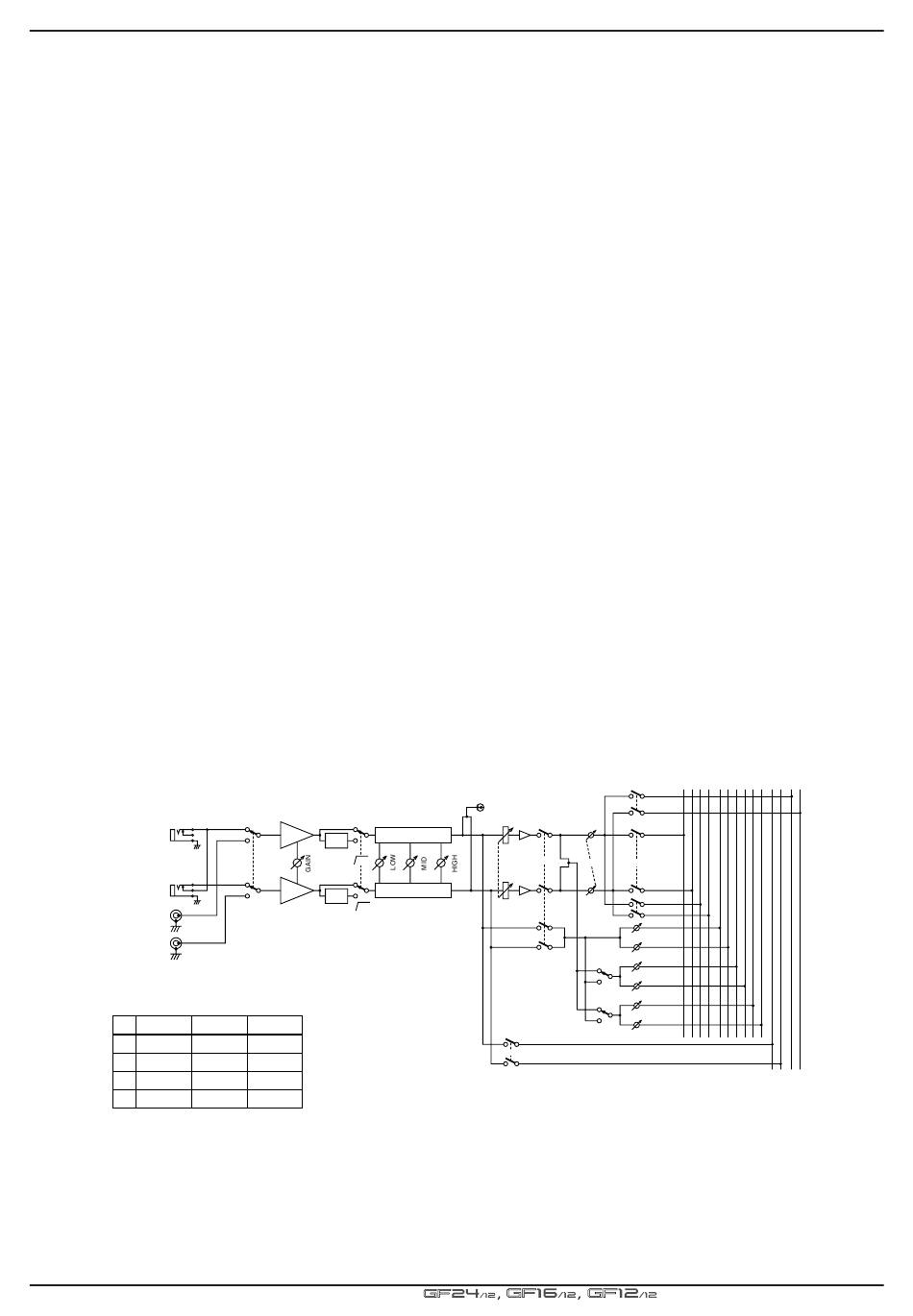

Signaalschema van het stereo ingangskanaal
J Groep-selectieschakelaars
Deze schakelaars sturen het signaal van het
ingangskanaal naar GROUP-bussen 1–4. Als de
1–2 schakelaar aanstaat (ingedrukt) wordt het
signaal naar GROUP-bus 1/2 verstuurd. Als de
3–4- schakelaar aanstaat, wordt het signaal naar
GROUP-bus 3/4 verstuurd.
K ST (stereo)-schakelaar
Deze schakelaar stuurt het signaal van het
ingangkanaal naar de ST-bus. Als de schakelaar
aanstaat, wordt het signaal naar de ST-bus ver-
stuurd.
L PFL (pre-fader listen)-schakelaar
Deze schakelaar stuurt het pre-fadersignaal naar
de PFL/AFL-bus, waardoor u deze kunt afl uis-
teren m.b.v. een hoofdtelefoon of monitor luid-
sprekers. Als deze schakelar aanstaat, kunt u
- zelfs als de ON-schakelaar 9 uitstaat - het
pre-fader-signaal van het ingangskanaal via de
C-R OUT-aansluitingen en de PHONES-aanslui-
ting beluisteren.
M Kanaalfader
Met deze fader stelt u het ingangsniveau van
het ingangskanaal in. De positie van de
kanaalfader beïnvloedt het signaalniveau van de
ST-bus, GROUP-bussen 1–4, en AUX-bussen
1–6 (behalve als de PRE-schakelaar van AUX
bussen 3–6 aanstaat).
PEAK
3 Bands EQ
ON
3 Bands EQ
PFL
Kanaalregelaars
GROUP
AUX
1
2
3
4
1
2
3
4
5
ST
1-2
BAL
3-4
AUX 1
AUX 2
AUX 3
PRE
AUX 4
AUX 5
PRE
AUX 6
