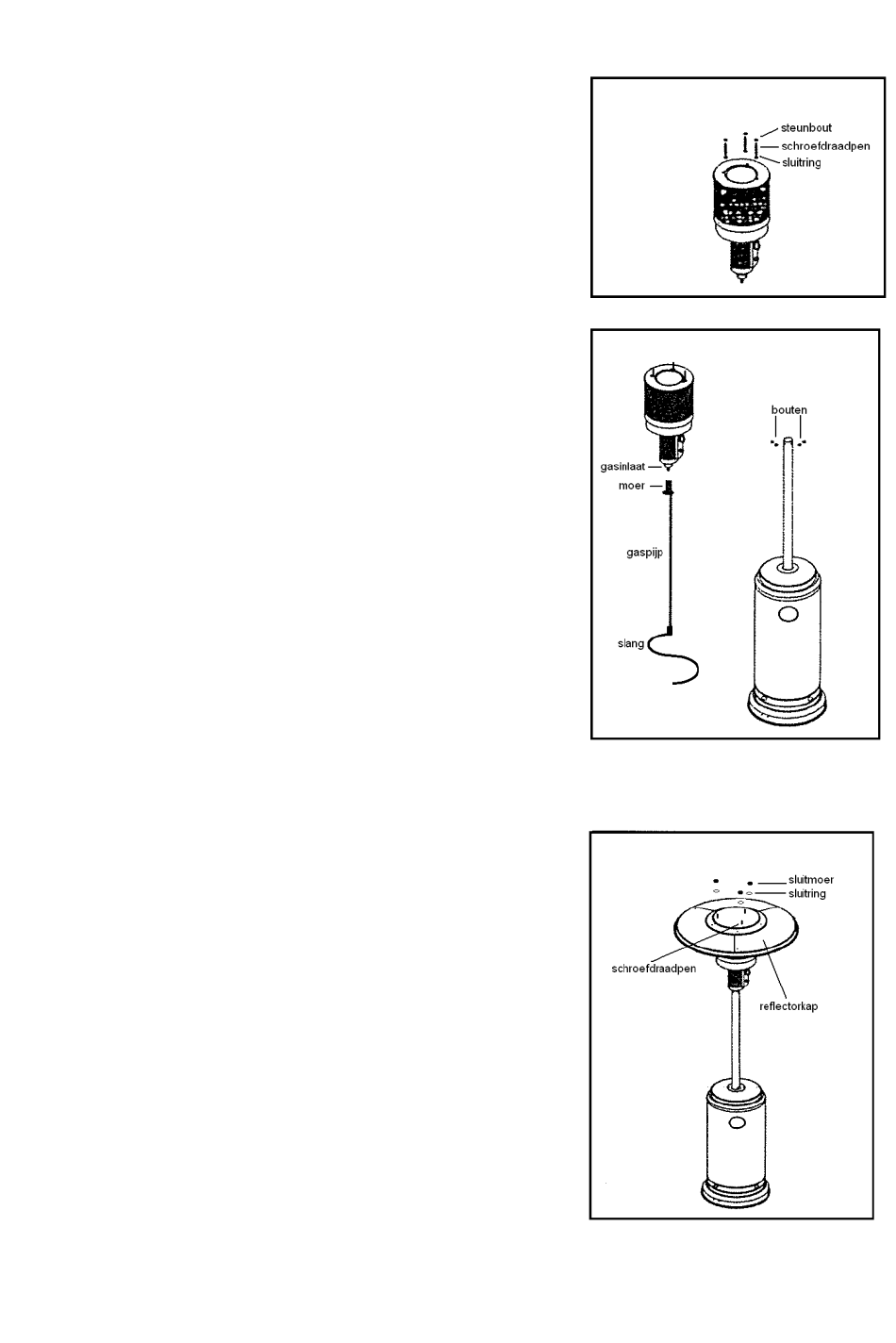

Stap 4
4-1
Draai de 3 steunbouten voor het
reflectorscherm tot in het midden
van de 3 schroefdraadpennen
4-2
Draai de pennen nu (met een
sluitring ertussen) met de ene kant
vast in de bovenkap van het
vlammenscherm
4-3
Bevestig de rubberen slang van de
drukregelaar stevig aan de onder-
kant van de gaspijp en laat slang en
pijp in de standaard zakken.
4-4
Draai de moer van de stalen gaspijp
vast op de gasinlaat van de brander
4-1
Plaats de brander met het bedie-
ningspaneel en het vlammenscherm
op de standaard en zet het geheel
vast met 4 bouten M6 x 10mm.
Stap 5
5-1
Zet de 3 segmenten van de
reflectorkap met de 6 schroeven en
sluitmoeren vast aan het centrale
deel en vervolgens met 3 schroeven
en sluitmoeren aan elkaar.
5-2
Schuif 3 sluitringen over de pennen
op het vlammenscherm en plaats de
reflectorkap bovenop de brander,
zodanig dat de pennen door de
gaten vallen en de kap op de bouten
rust.
5-3
Draai 3 sluitmoeren over de
schroefdraadpennen bovenop de
reflectorkap.
