9.2.6 Aansluitbus Ethernet (alleen MEMDOS SMART LP-Net)

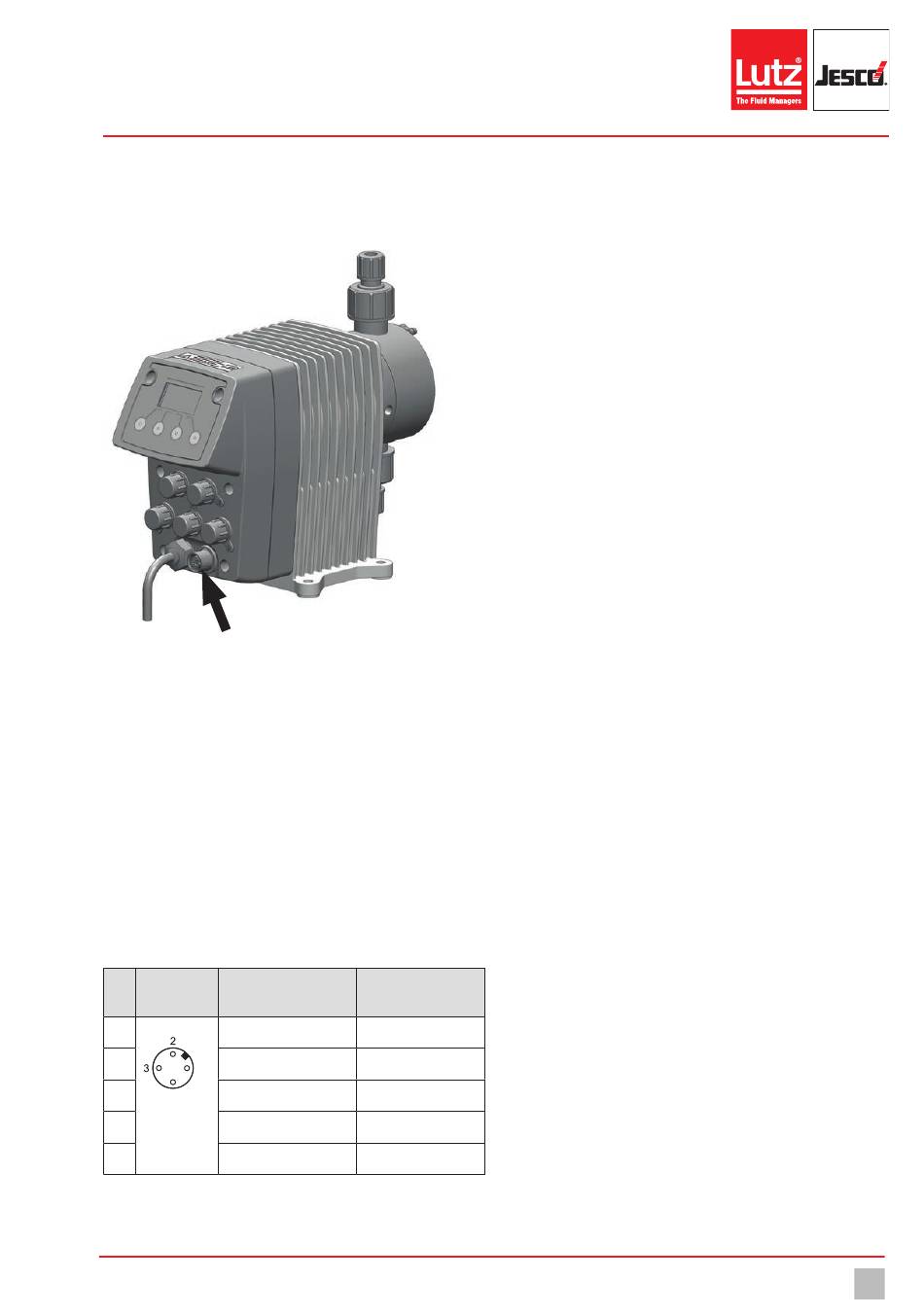

Afb. 20: Aansluitbus Ethernet
Met de netwerkaansluiting wordt de aansturing van de slagfrequentie en
het aantal slagen mogelijk gemaakt. Aanvullend kunnen in de tegenrich-
ting alle stoormeldingen en statusmeldingen overgedragen worden.
De doseerpomp bezit een netwerkingang in de vorm van een M12x1-bus
4-polig D-gecodeerd. Om een voor Ethernet-Netwerken typische RJ-45
stekkeraansluiting te verkrijgen, biedt Lutz-Jesco speciale twisted-pair
netwerkkabels in verschillende lengtes aan. Bij kabels van andere
fabrikanten moet een kabel van de categorie 3 met 100 Ohm impedantie
of beter gekozen worden.
Protocol Modbus TCP/IP
n
10 Mbit/s
n
Voor het instellen van de bedrijfsmodus
11.2.5 „Aansluitbus Ethernet (alleen MEMDOS SMART LP-Net)" op
pagina 41.
Pin M12x1 (A
Bezetting
gecodeerd)
1
TX+
2
RX+
3
TX-
4
RX-
-
Afscherming
Tab. 25: Aansluitbus Ethernet
© Lutz-Jesco GmbH 2020
Wijzigingen voorbehouden.
201222
zie hoofdstuk
Netwerkfunctie
Schakeling
Paar 1
Paar 2
Paar 1
Paar 2
-
BA-10120-05-V04
9.2.6.1 Installatie van een bekabeld Netwerk
Bij de installatie moet gelet worden op:
De Ethernet netwerk verkabeling is stervormig aangelegd. 100 m is
n
de maximaal mogelijke kabellengte.
Verschillende leidingscategoriën (bijv. voedingsspanning, datakabels
n
en gevoelige leidingen voor meetdoeleinden) moeten altijd apart als
bundel aangelegd worden. Leidingen zullen zich daarbij in een hoek
van 90° kruisen.
Tussen krachtstroom kabels en data kabels zal een minimale afstand
n
van 10 cm aangehouden moeten worden of een metalen scheidings-
wand worden ingebouwd of de data kabel in een metaalbuis
doorvoeren.
Wanneer dit niet mogelijk is, zullen separate kabel geleidings-syte-
men toegepast moeten worden.
Alleen afgeschermde kabels en stekkerverbindingen gebruiken.
n
Koperen leidingen buiten kabel geleidings-sytemen door kunststof
n
buizen doorvoeren.
Te hoge of te lage temperaturen leiden tot een lagere mechanische en
n
elektrische belasting resp. geven beschadiging.
Data kabels mogen alleen van een gedefinieerde trekbelasting
n
worden voorzien omdat anders de elektrische waarden of dempings-
waarden niet meer gegarandeerd zijn.
Vermijdt het aantrekken in een kabeltrommel met sleepverbinding
n
evenals het trekken over scherpe hoeken.
Realiseer bij koperen leidingen een potentiaalvereffening waarbij
n
tussen gevaarlijke en niet-gevaarlijke gebieden onderscheidt
gemaakt moet worden.
Elektrische, magnetische en elektro-magnetische velden beïnvloeden
n
de signaaloverdracht en storen elektronische componenten.
Bedieningsvoorschrift
Elektrisch installeren
25
Beschrijving van de aansluitbussen
