HDMI OUT-aansluiting
Voor de aansluiting op een HDMI-compatibele tv en de
uitvoer van video-/audiosignalen (p. 18). Als u ARC gebruikt,
kan het audiosignaal van de tv ook worden ingevoerd via de
HDMI OUT-aansluiting.
2
HDMI 1–4-aansluitingen
Voor de aansluiting op HDMI-compatibele
weergaveapparaten en de invoer van video-/audiosignalen
(p. 20).
3
DC OUT-aansluitingen
Voor de stroomvoorziening van een Yamaha AV-accessoire.
Voor details over verbindingen, zie de handleiding van het
AV-accessoire.
4
ANTENNA-aansluitingen
Voor de aansluiting op FM- en AM-antennes (p. 23).
2
3
4
5V
0.5A
ANTENNA
HDMI 2
HDMI 3
HDMI 4
DC OUT
AM
SURROUND
VIDEO
MONITOR OUT
COAXIAL
AV
SUBWOOFER
(CD)
PRE OUT
OUT
7
8 9
0
5
MONITOR OUT (componentvideo)-aansluitingen
Voor de aansluiting op een tv die componentvideo
ondersteunt en de uitvoer van videosignalen (p. 18).
6
AV 1–5-aansluitingen
Voor de aansluiting op video-/audioweergaveapparaten en
de invoer van video-/audiosignalen (p. 20).
7
AV OUT-aansluitingen
Voor de uitvoer van video-/audiosignalen naar een
opnameapparaat (zoals een videorecorder) (p. 24).
8
AUDIO-aansluitingen
Voor de aansluiting op audioweergaveapparaten en de
invoer van audiosignalen (p. 22).
FM
SPEAKERS
FRONT
CENTER
A
B

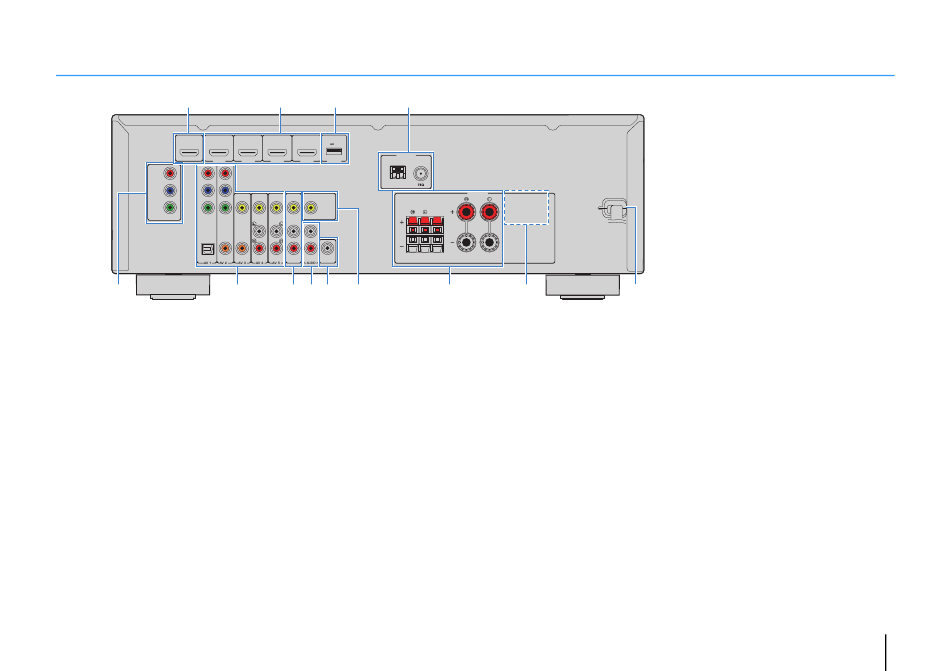

EIGENSCHAPPEN ➤ Namen en functies van onderdelen
* Het gebied rond de video/audio-uitgangsaansluitingen is
op het product zelf in het wit gemarkeerd om verkeerde
C
aansluitingen te voorkomen.
9
SUBWOOFER PRE OUT-aansluiting
Voor de aansluiting op een subwoofer met ingebouwde
versterker (p. 15).
0
MONITOR OUT (composietvideo)-aansluiting
Voor de aansluiting op een tv die composietvideo
ondersteunt en de uitvoer van videosignalen (p. 18).
A
SPEAKERS-aansluitingen
Voor de aansluiting op luidsprekers (p. 15).
B
VOLTAGE SELECTOR
(alleen Taiwanese en algemene modellen)
Hiermee selecteert u de schakelstand in overeenstemming
met de lokale netspanning (p. 24).
C
Netsnoer
Voor de aansluiting op een stopcontact (p. 24).
