Montage en inbedrijfstelling
28
8.
Kabel aan de achterzijde van de regelaarmodule in de kabelge-
leiding (2) leggen. Kabel des Raumreglers und Kabel des
Thermischen Stellantriebs mit der Kabelklemme (1) fixieren
(siehe Kapitel 6.2, „Kabelklem aanbrengen", Seite 25).

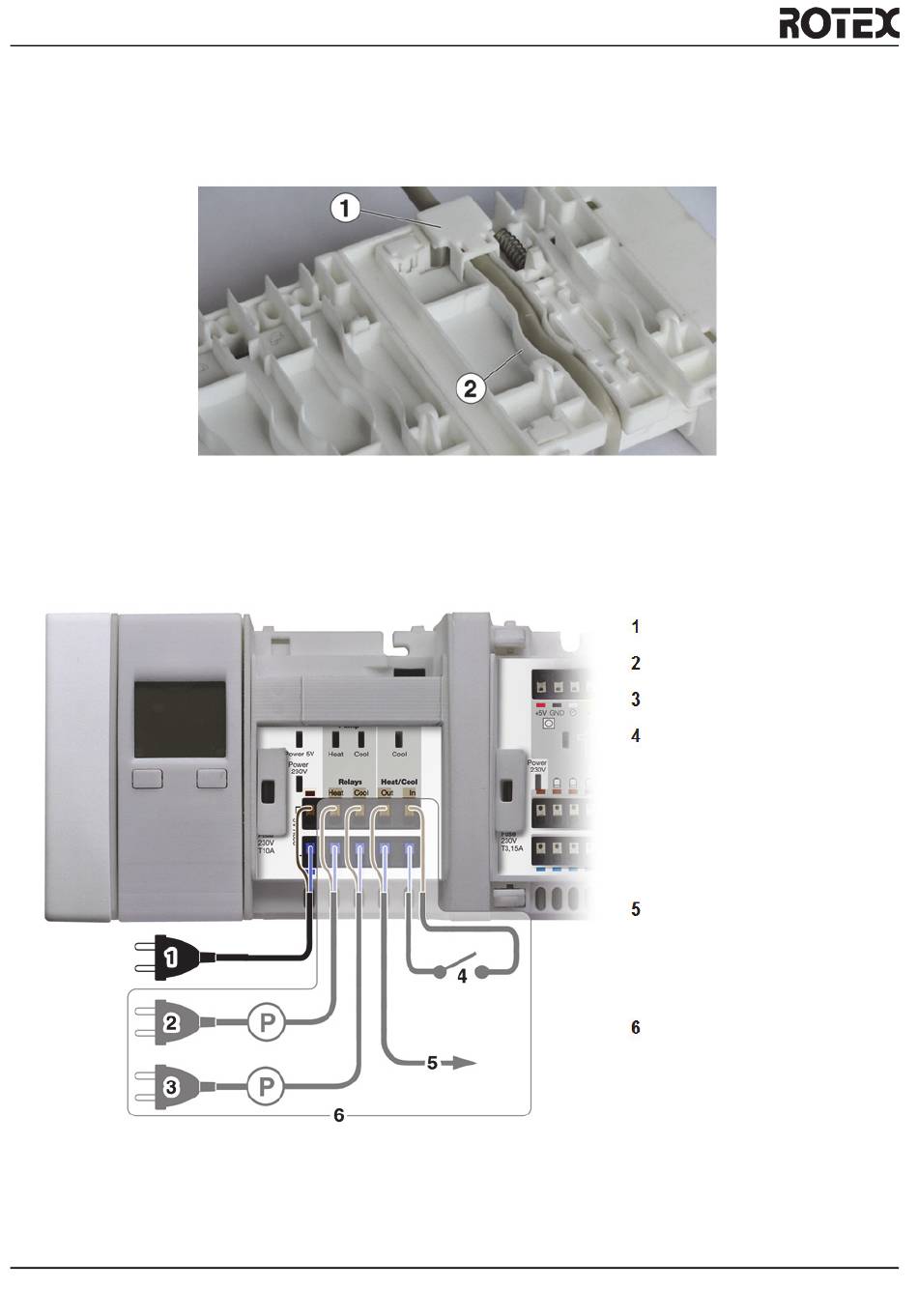

Afb. 21:
Kabelgeleiding op de regelaarmodule
9.
Met alle andere kabels hetzelfde te werk gaan.
Basismodule aansluiten
Afb. 22:
Aansluiting basismodule
1
230 V AC voeding
2
Pomp verwarmen
3
Pomp koelen
4
Ingang
verwarmen/koelen
open: Verwarmen
gesloten: Koelen
interne stuurspanning:
5 V DC
5
Cascade-uitgang
potentiaalvrij relaiscontact
max. 250 V AC, 3 A
max. 30 V DC, 3 A
6
Opties
FA ROTEX RoCon UFH - 08/2016
