SpectroProofer Mounter 24"/44"

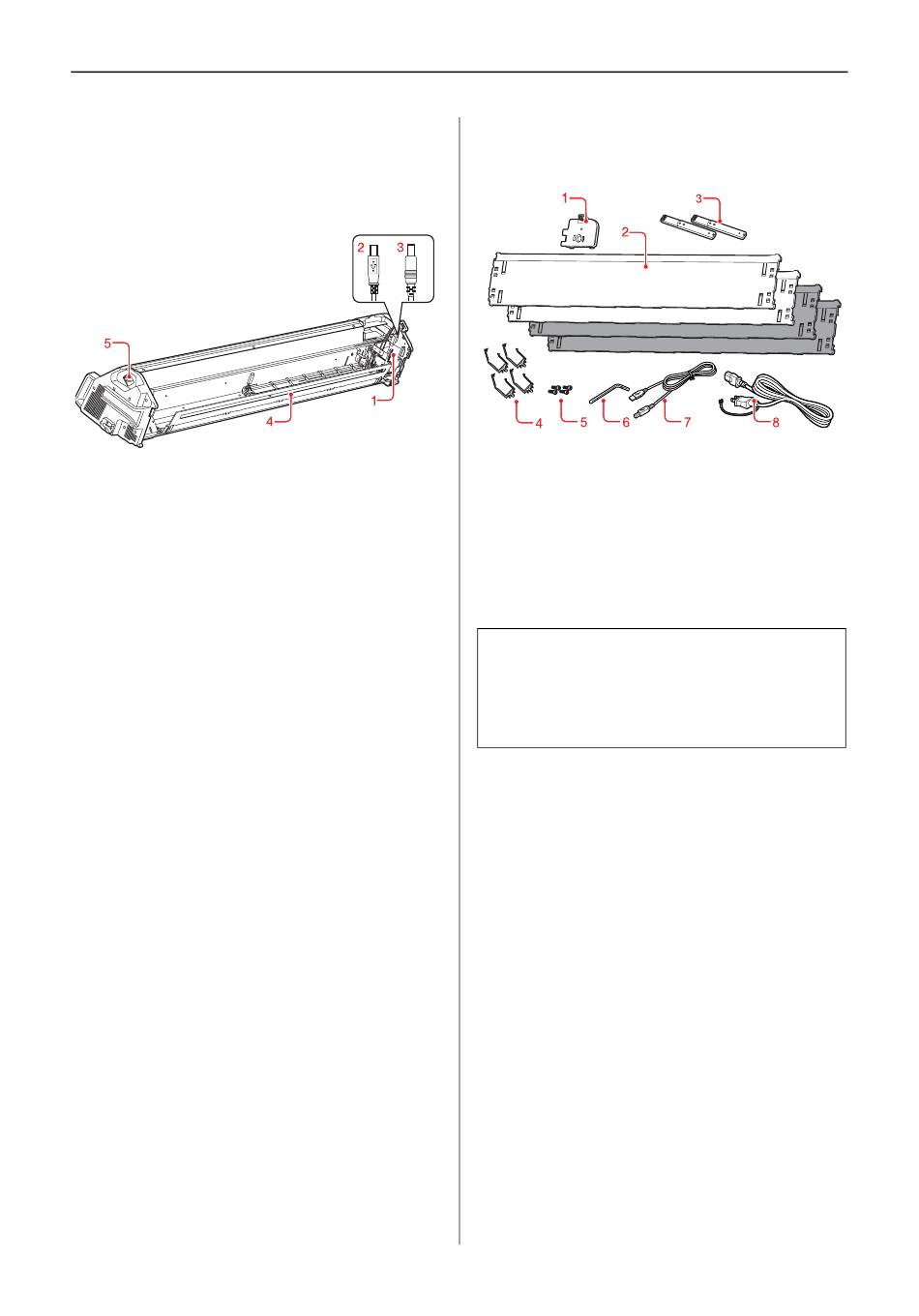

Opzetstuk
(onderaanzicht)
1. Loopstuk van het kleurmetingstoestel
Hierover verloopt de horizontale beweging van
de ILS20EP/ILS20EPUV.
2. Mini USB-kabel
Ontvangt data van de ILS20EP/ILS20EPUV.
3. Voedingskabel (gelijkstroom)
Voeding van de ILS20EP/ILS20EPUV.
4. Papierhouder
Houdt het papier vast tijdens de kleurmeting.
5. Netsnoeraansluiting
Hier sluit u de stroomkabel op aan.
Gebruikershandleiding
Inleiding
Toebehoren
1. Houder voor de witte kalibratietegel
Herbergt de kalibratietegel.
2. Achtergrondplaten
Plaats de achtergrondplaten onder het papier
tijdens de kleurmeting. Monteer witte of zwarte
achtergrondplaten op de printer.
Opmerking:
Bij de SpectroProofer Mounter 44" worden twee witte
en twee zwarte platen geleverd. Bij de SpectroProofer
Mounter 24" wordt één witte en één zwarte plaat
geleverd.
3. Bevestigingsrails
Met deze rails wordt het opzetstuk op de printer
bevestigd.
4. Klemmen
Gebruik de klemmen om de voedingskabel en de
printerkabel op de voet van de printer vast te
maken.
5. Bevestigingsbouten
Met deze bouten zet u de bevestigingsrails vast
op de printer.
6. Inbussleutel
Hiermee schroeft u de bevestigingsbouten vast.
7. Printerkabel
Via deze kabel wordt het opzetstuk op de printer
aangesloten.
8. Voedingskabel
Via deze kabel wordt het opzetstuk op het
stroomnet aangesloten.
