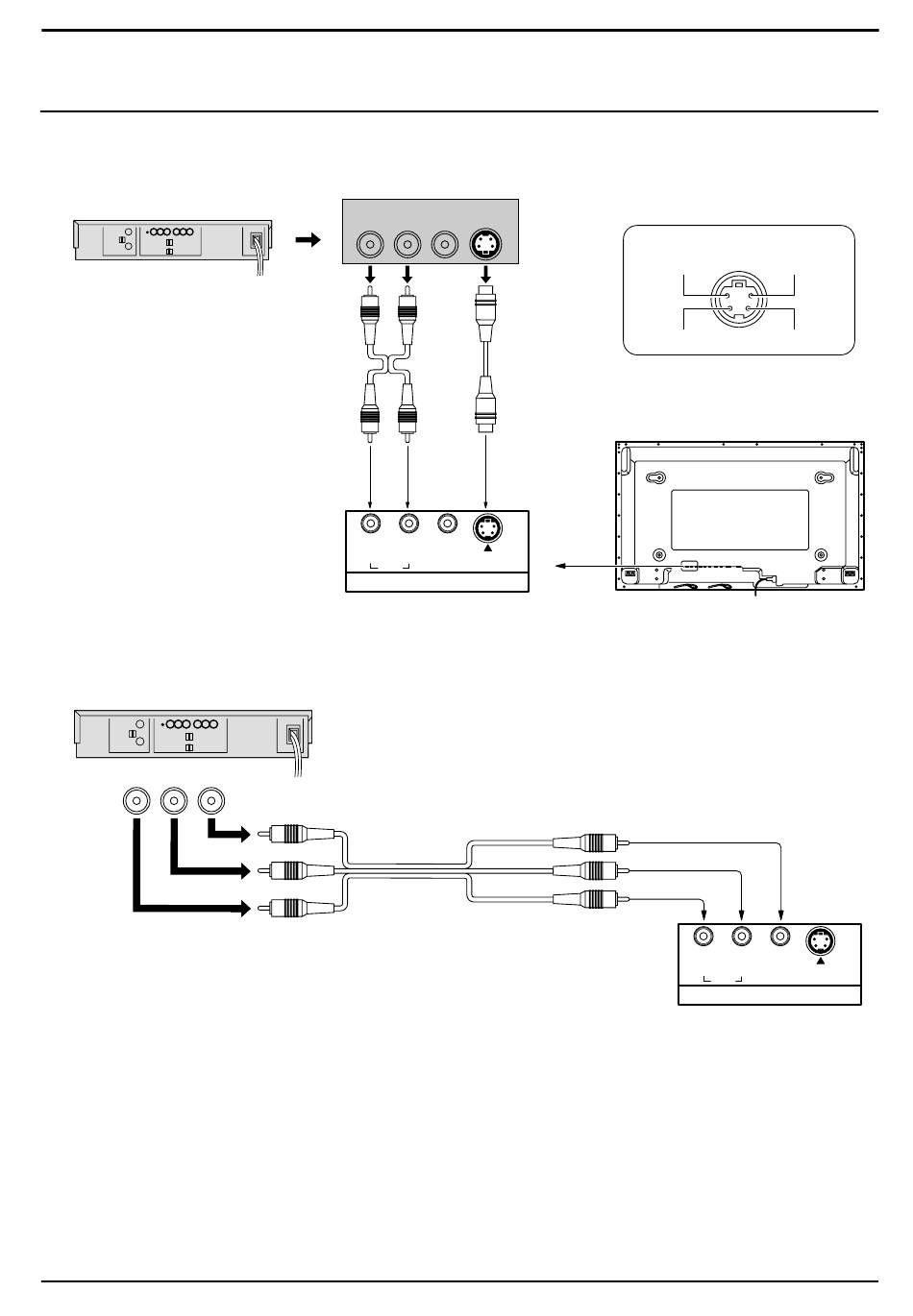

Aansluiten van de AV ingangen
Aansluiten van het S VIDEO signal
(Voorbeeld) Aansluiten van een S video videorecorder:
(S VIDEO Videorecorder)
Audiosignaalinvoer
naar L/R ingangen
VIDEO signal connection
(Videorecorder)
Audio
Video
OUT
OUT
R
L
Opmerking:
De afgebeelde extra apparatuur, kabels en adapterstekkers worden niet bij dit apparaat geleverd.
Audio
OUT
R
L
2×RCA
audiokabels
AUDIO
R
L
AUDIO
AV IN
AUDIO-VIDEO
3×RCA audio
videokabels
Video
S-Video
OUT
OUT
S VIDEO
Videosignaalinvoer
naar S VIDEO ingang
VIDEO
S VIDEO
Videosignaalinvoer
naar RCA ingang
Audiosignaalinvoer
naar L/R ingangen
Aansluitingen
S VIDEO 4 pin ingang
Luminantie massa
Chrominantie massa
Luminantie in
Chrominantie in
R
L
AUDIO
VIDEO
S VIDEO
AV IN
39
